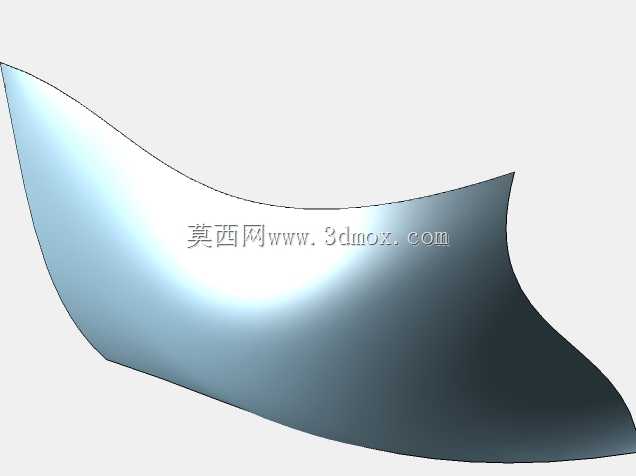

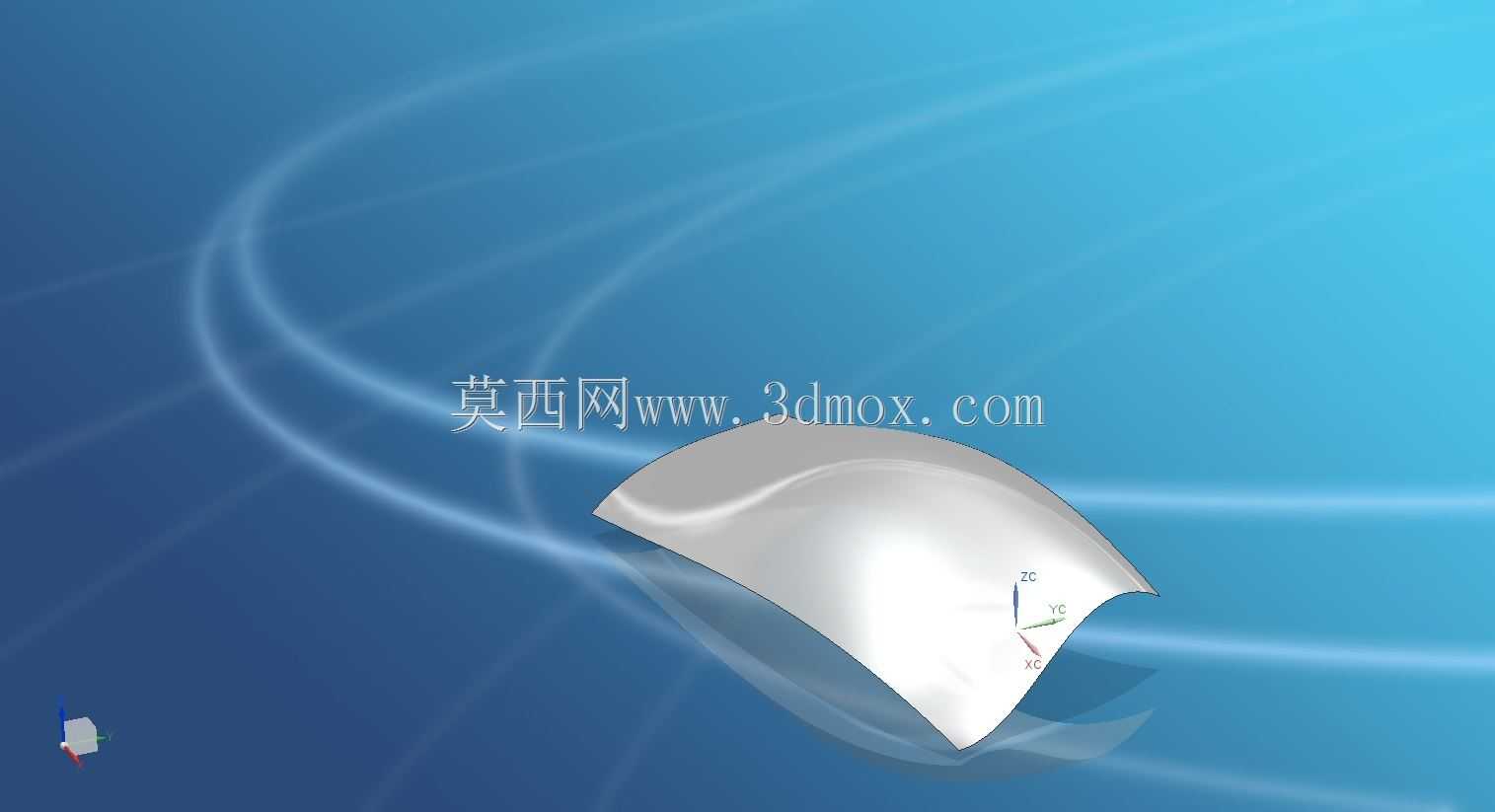

点云逆向构建自由曲面异形结构件

该自由曲面异形结构件采用点云逆向建模思路完成设计，主要面向需要贴合复杂安装曲面、满足流体导流或外观包覆需求的工业应用场景，常见于特种装备外覆盖件、流体设备导流部件、定制化工业外观构件的配套设计环节，可适配非规则安装基面的贴合装配需求，解决常规标准曲面构件无法匹配复杂安装边界的问题。在实际使用场景中，这类曲面构件既可以作为流体通路内的导流结构，引导介质沿顺滑曲面平缓流动，降低流阻与紊流产生的概率，提升设备运行的流体效率；也可以作为设备外装的包覆防护件，依托流线型的曲面外形降低运行过程中的风阻，同时兼顾外观的流畅性与结构的防护性能。从功能特性来看，该曲面整体采用G2连续的顺滑过渡设计，曲面各区域曲率变化平缓无突变，不存在应力集中的锐角棱边，在承受外部载荷或流体冲击时能够均匀分散受力，提升构件的结构稳定性与使用寿命；曲面边缘预留了均匀的安装贴合余量，可根据实际安装基面的点云数据调整边缘轮廓，保证装配后与基面完全贴合，避免出现装配间隙或错位问题。设计过程中以采集到的实物点云数据为基础，先对点云数据进行去噪、精简、对齐处理，剔除采集过程中产生的噪点与冗余数据，将多视角采集的点云统一到同一坐标系下；再通过拟合曲面特征线、构建曲面控制网格的方式逐步生成基础曲面，反复调整曲面控制点的位置与权重，保证曲面与原始点云的偏差控制在合理公差范围内，同时兼顾曲面的光顺性要求，避免出现曲面褶皱、凹凸不平的问题。在外形尺寸与安装边界层面，该曲面构件的整体轮廓根据点云采集的实物尺寸1:1还原，曲面的法向方向预留了均匀的壁厚空间，可根据实际使用需求调整壁厚参数适配不同的载荷要求；安装边界处可根据配套装配结构的位置，灵活增设安装孔位、连接翻边等结构，不需要大幅调整主体曲面的形态，能够适配多种不同的安装连接方式，降低后续改型设计的工作量。这类点云逆向构建的自由曲面构件，解决了复杂异形结构难以通过正向设计快速建模的问题，能够精准还原实物的曲面形态，在逆向仿制、产品改型、损坏配件复刻等场景中具备较强的实用价值，可有效缩短复杂曲面构件的设计周期，提升设计还原的精准度。
