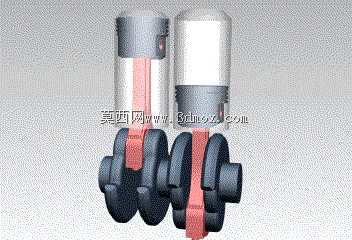

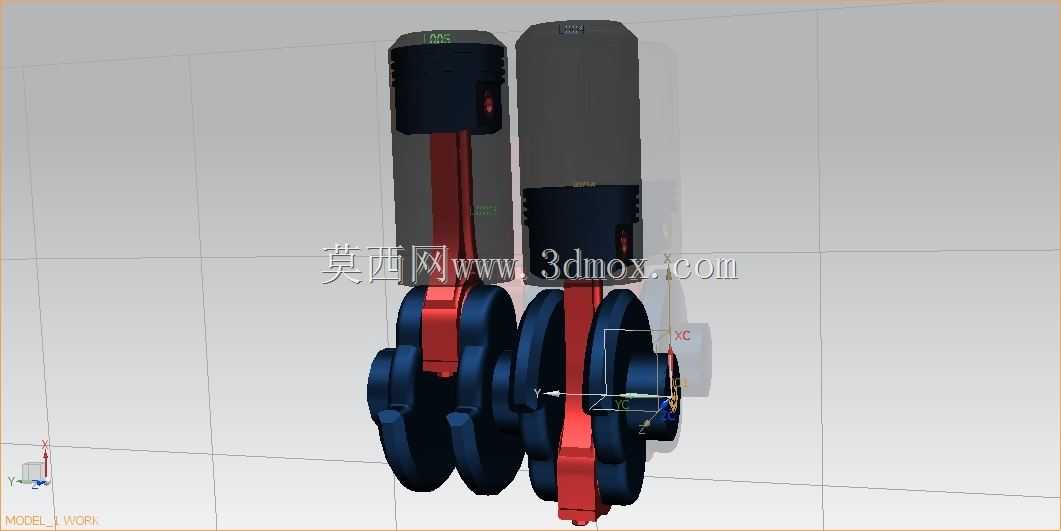

内燃机核心传动曲轴活塞组件结构

这套曲轴活塞组件是内燃机实现动力输出的核心传动结构，广泛应用于乘用车动力单元、小型通用汽油机、农用机械动力端、园林机械动力系统等场景，是将燃料燃烧产生的热能转化为旋转机械能的关键执行部件，直接决定动力设备的输出效率、运行稳定性与使用寿命。在实际设备运行过程中，活塞承接燃烧室内燃气爆发产生的高压推力，通过活塞销将直线往复作用力传递给连杆，连杆再将力传导至曲轴的曲柄销部位，最终把活塞的高频直线往复运动转化为曲轴的连续旋转运动，向外输出扭矩驱动后续负载运转，整套组件的配合精度直接影响动力设备的压缩比、燃油消耗率与NVH表现。从功能特性来看，活塞头部设计有适配活塞环的环槽结构，可分别安装气环与油环，气环负责密封燃烧室与曲轴箱之间的间隙，避免高压燃气窜入曲轴箱导致动力损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标；活塞裙部采用适配气缸内径的型面设计，可在往复运动中起到导向作用，同时承受侧推力，避免活塞在气缸内出现偏磨、卡滞等故障。曲轴部分采用多曲拐对称布置结构，可平衡多缸机往复运动产生的惯性力，降低运行过程中的振动幅度，曲轴主轴颈与连杆轴颈均设计有润滑油道，可将压力机油输送至各摩擦副表面，形成稳定油膜降低磨损。在设计思路上，整套组件充分考虑了往复运动的惯性力平衡，活塞采用轻量化结构设计，降低往复运动质量带来的惯性冲击，连杆采用大、小头带衬套与轴瓦的结构，兼顾传动强度与摩擦损耗控制，曲轴的曲拐夹角根据气缸数量与做功顺序精准匹配，保证动力输出的连续性与平顺性。在外形尺寸与安装边界上，活塞外径与对应气缸内径保持微米级配合间隙，活塞行程与曲轴曲柄半径严格匹配，保证燃烧室压缩比符合设计要求，曲轴两端的主轴颈尺寸适配缸体主轴承座的安装孔位，输出端可直接连接飞轮或变速器输入轴，整套组件无需额外改装即可适配对应排量的内燃机缸体安装空间，装配时仅需按照对应扭矩要求紧固连杆螺栓与主轴承盖螺栓，即可保证运行过程中的连接可靠性，避免出现松旷、异响等问题。
