数控铣削加工用主轴刀柄结构

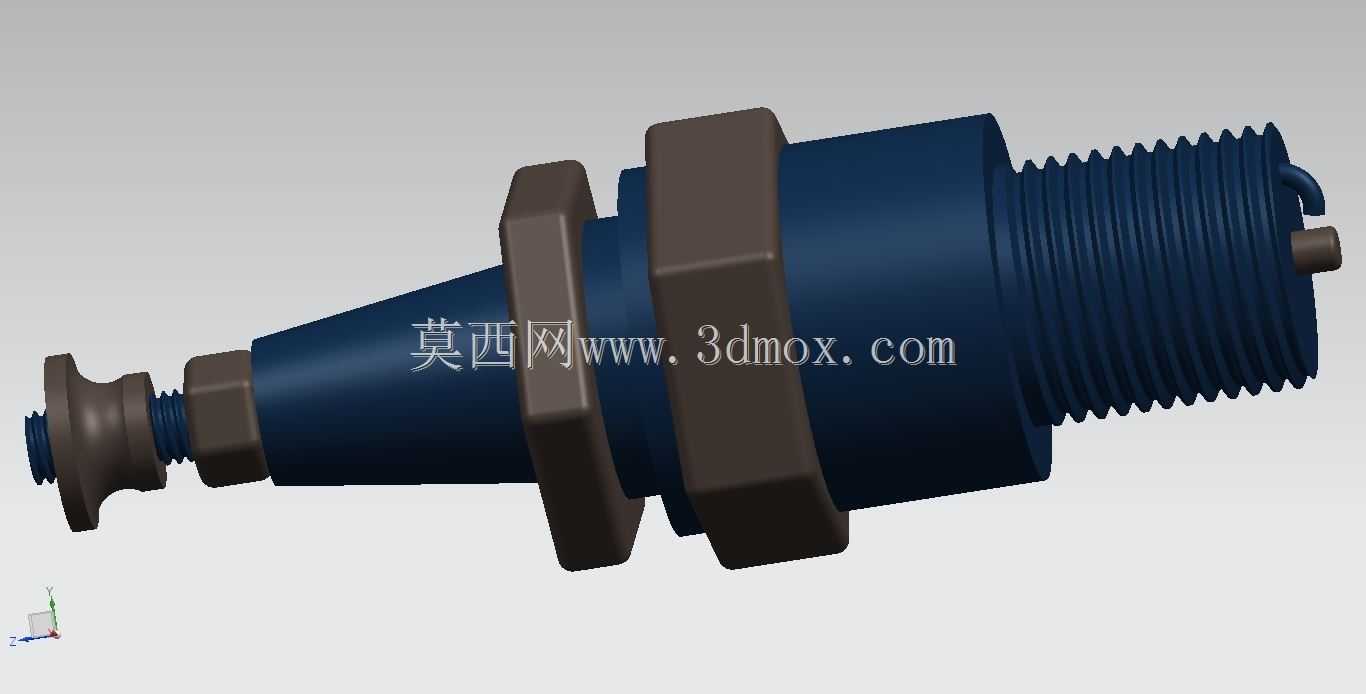

这款结构件是数控铣削加工场景中承担刀具装夹、扭矩传递功能的核心配套部件，日常应用在立式加工中心、数控铣床的主轴端，是连接机床主轴与切削刀具的关键衔接载体。从实际加工场景来看，这类部件需要在高速旋转、断续切削的工况下保持足够的装夹刚性，避免铣削过程中出现刀具振颤、跑位的问题，直接影响工件的加工面质量与尺寸精度。

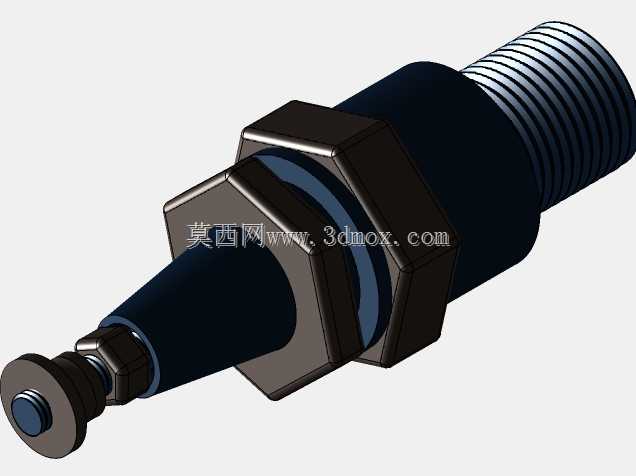

设计过程中首先考虑的是与主轴端的配合精度，锥面部分采用标准锥度配合，保证装入主轴后能实现自动定心，同时配合尾部的拉钉结构，能够被主轴内部的拉爪牢固锁紧，即便在高转速、大进给的铣削工况下也不会出现松脱。主体外侧的两个六角结构是安装锁紧扳手的受力位，操作人员在装拆刀具时，可以用标准扳手卡住对应位置施加扭矩，完成刀具的夹紧与松开操作，无需额外设计复杂的工装即可完成日常换刀作业，适配车间常规的操作习惯。

尾部的外螺纹段用于配套锁紧螺母，装入铣刀、钻夹头等刀具后，旋紧螺母即可通过内部的夹套收紧，牢牢抱紧刀具柄部，螺纹的螺距与牙型经过匹配设计，保证锁紧过程中受力均匀，不会出现偏载导致的刀具同轴度偏差。从安装边界来看，整体轴向尺寸控制在常规数控铣床主轴的伸出允许范围内，最大外径不会与主轴端的防尘盖、冷却喷嘴等周边结构产生干涉，安装后刀具的悬伸长度符合常规铣削加工的刚性要求，既可以满足平面铣削、型腔开粗的大扭矩传递需求，也能适配钻孔、铰孔等精加工工序的高精度装夹要求。

结构上做了分段的应力释放设计，锥面与螺纹段之间的过渡位置采用圆角过渡，避免应力集中导致的部件断裂，表面的台阶结构既可以作为安装时的定位基准，也能在加工过程中阻挡切削液、铁屑进入主轴配合面，减少主轴锥孔的磨损。日常使用中，这类部件需要定期检查锥面的贴合精度、螺纹的磨损情况，保证每次装刀后的径向跳动控制在允许范围内，才能持续稳定输出加工精度，是数控铣削工序中不可或缺的基础配套部件。
