自行车日星电动马达旋转基座结构设计

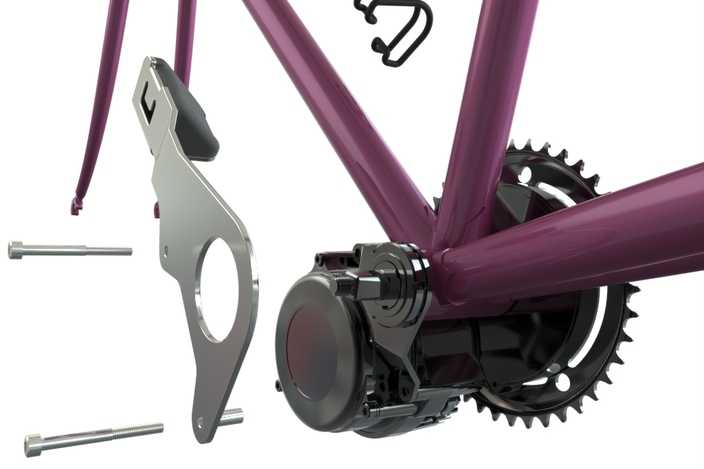

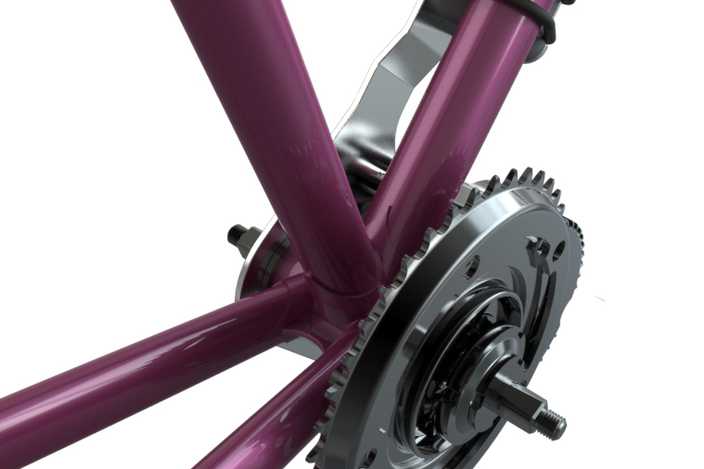

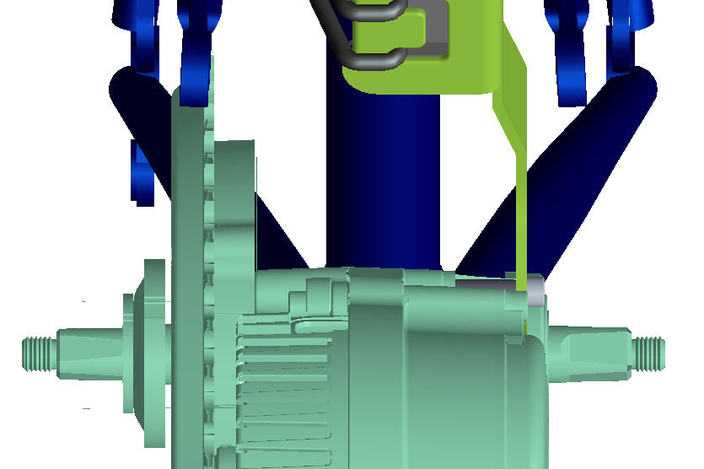

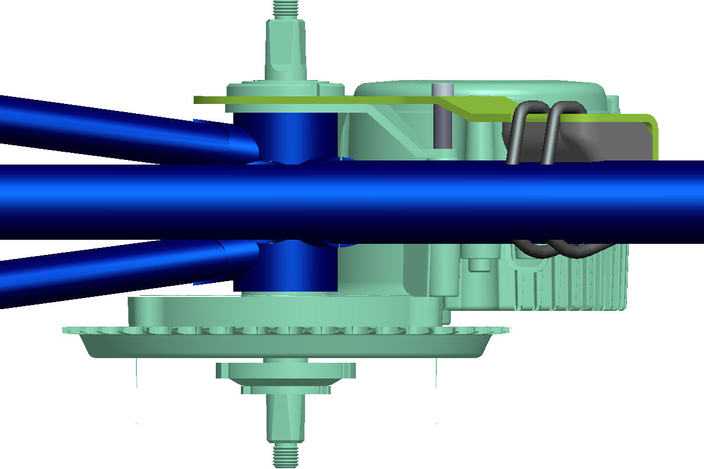

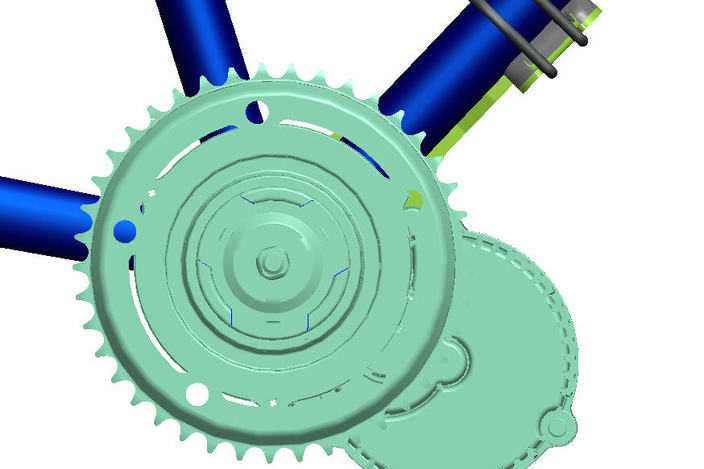

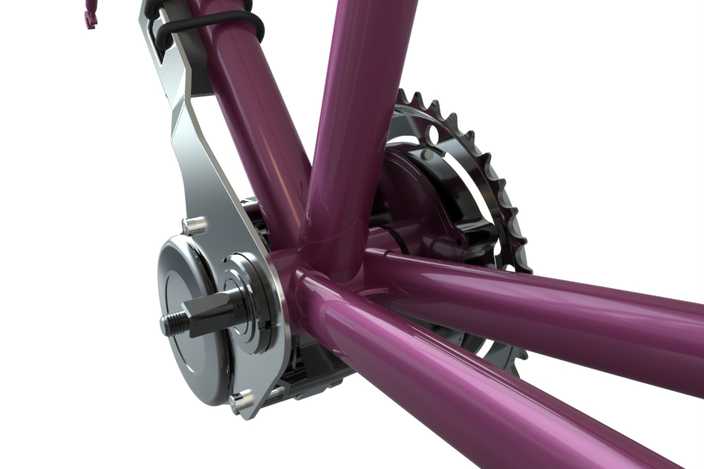

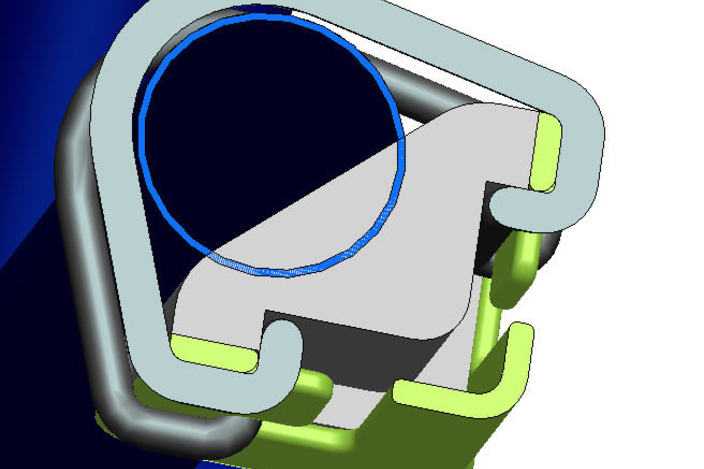

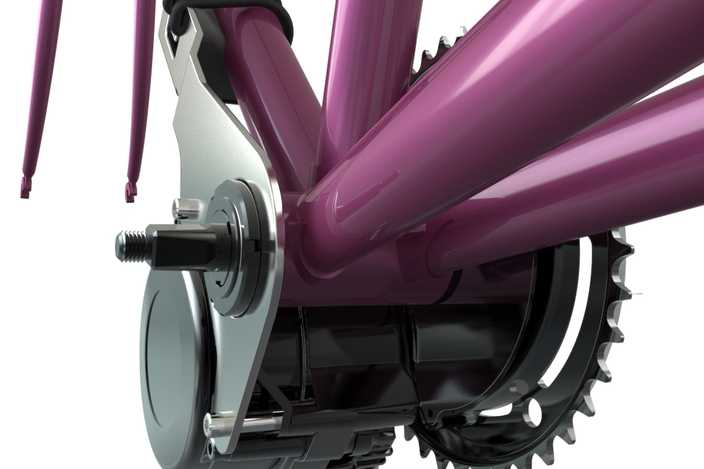

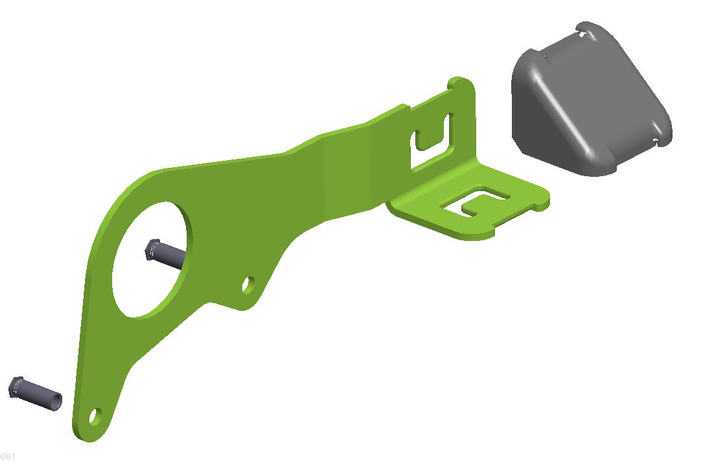

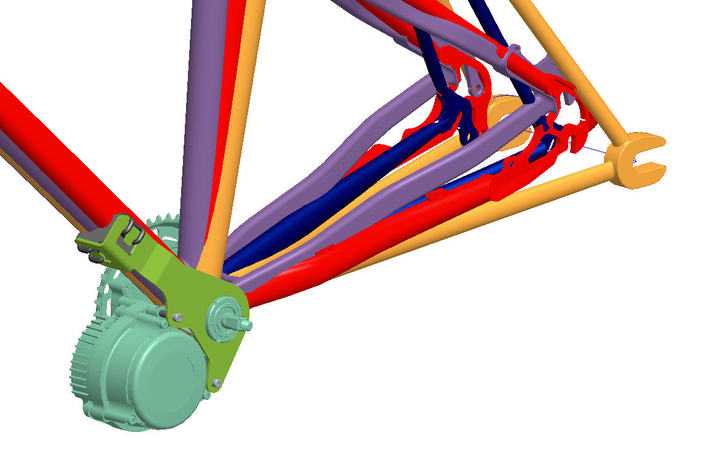

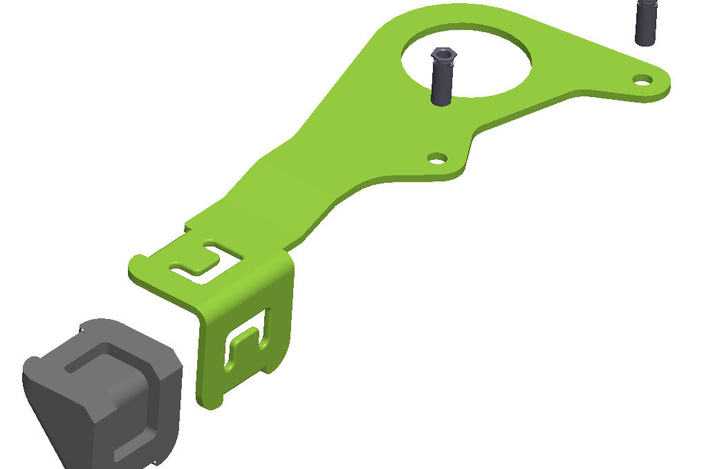

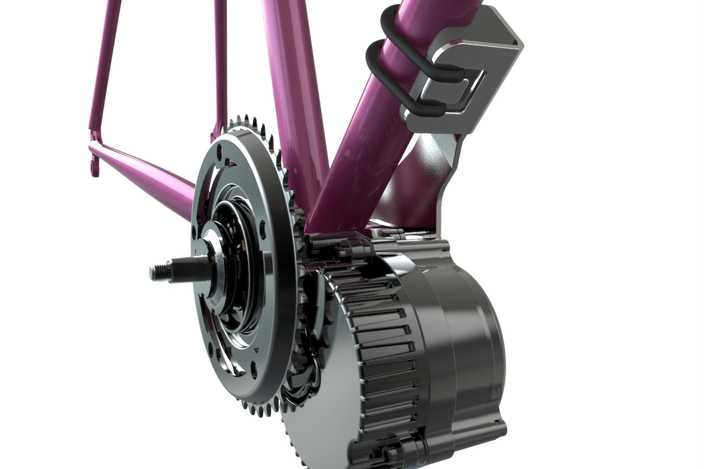

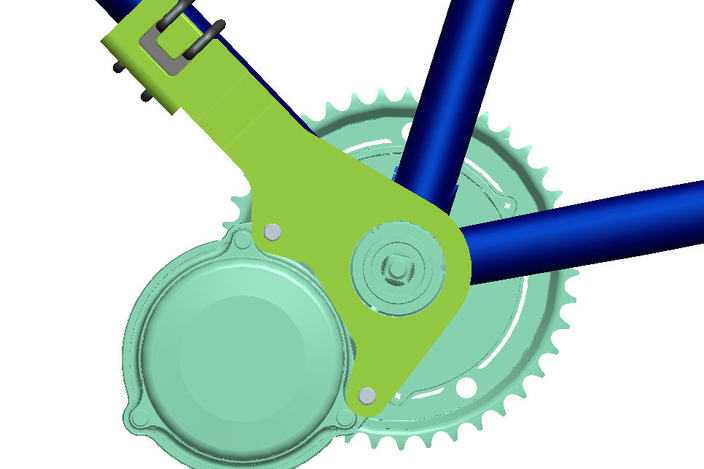

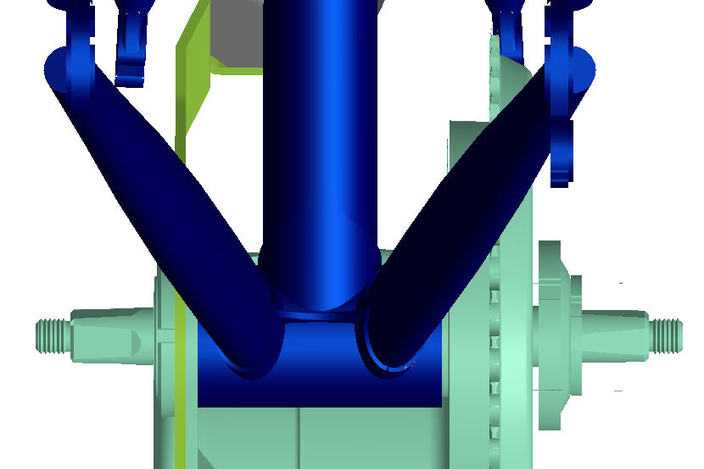

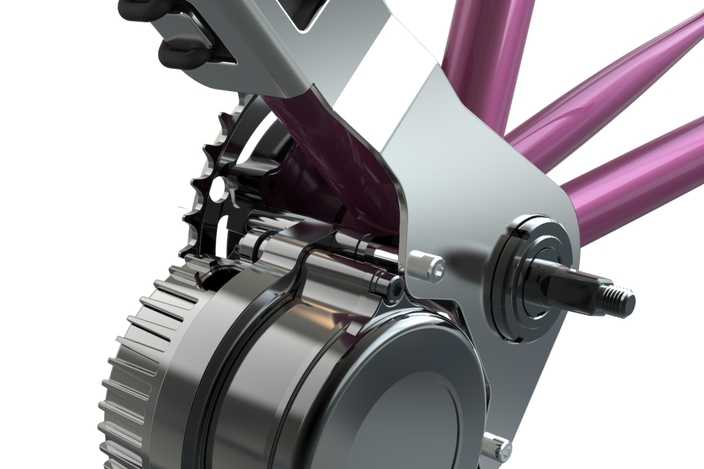

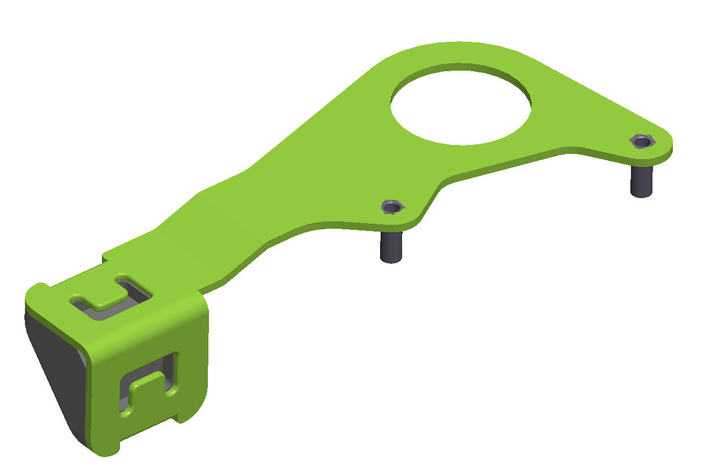

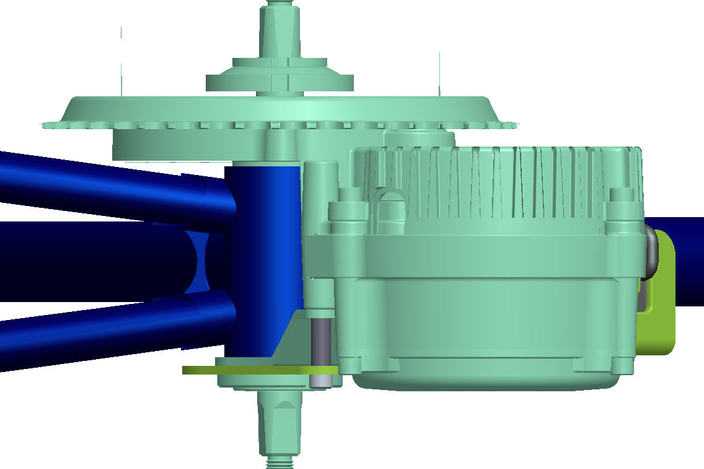

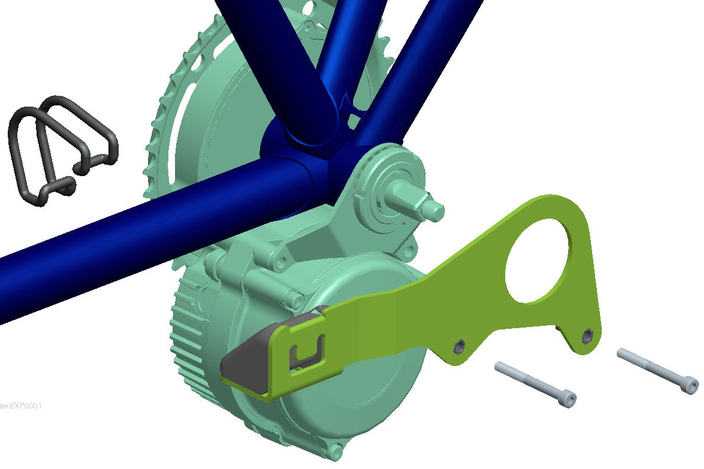

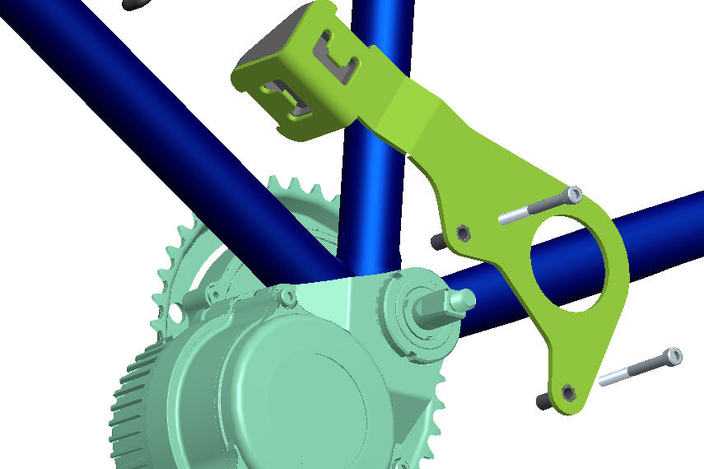

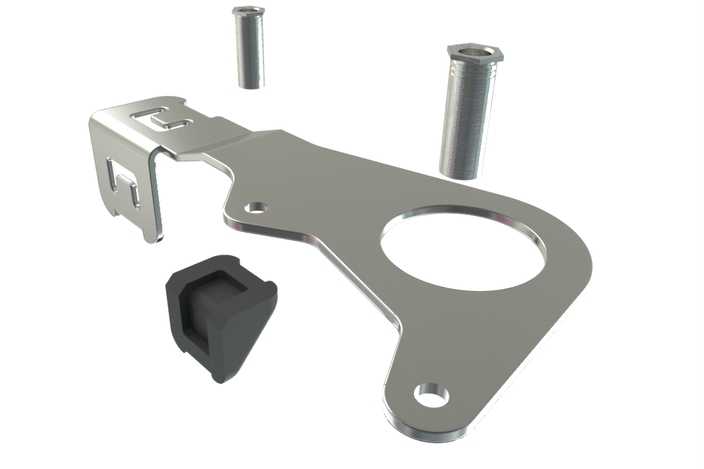

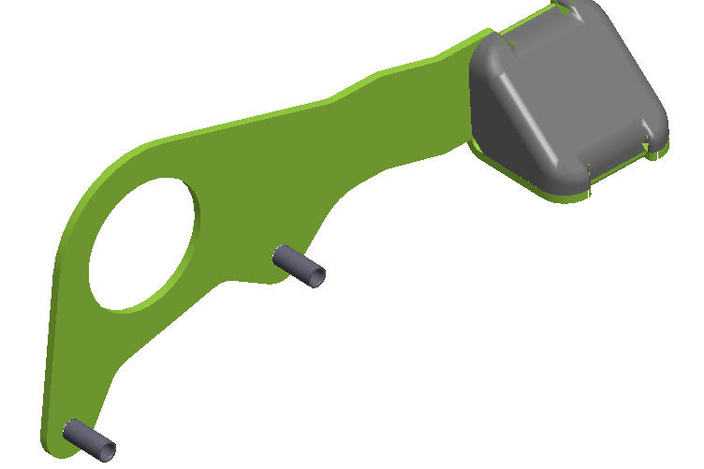

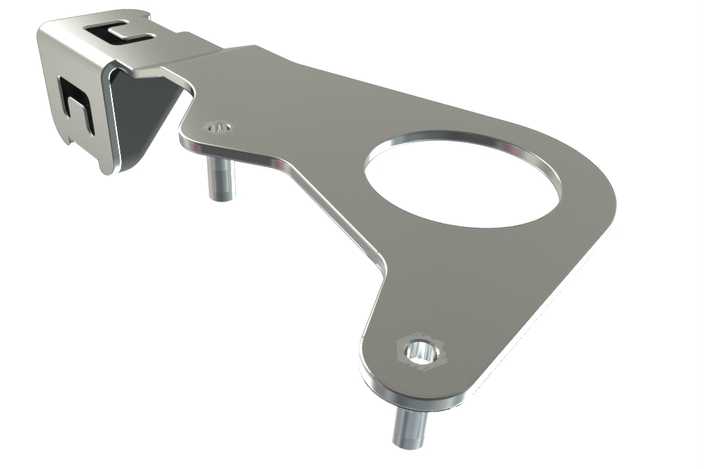

本模型为自行车适配的日星电动马达旋转基座三维设计，建模阶段基于通用自行车后三角车架的安装点位尺寸进行参数化绘制，首先完成金属安装板的主体轮廓建模，精准预留与车架座管、后下叉、后上叉的贴合安装面，匹配螺栓孔位的位置公差，确保安装时可直接通过标准螺栓固定在现有车架的预设安装点上，无需对原车车架进行破坏性改装。模型完整还原了马达固定座的旋转限位结构，对马达外壳的包裹夹持部位做了加厚处理，同时预留了马达输出轴与牙盘传动结构的对接空间，可兼容不同齿数的驱动牙盘适配，满足不同助力速比的改装需求。材质渲染阶段，金属安装板采用磨砂镀锌钢材的材质表现，还原金属板材冲压成型后的哑光金属质感，马达外壳做了亮面金属烤漆的材质效果，车架部分还原紫色烤漆的漆面光泽，传动齿轮、螺栓等标准件做了发黑处理的金属质感区分，各部件的材质边界清晰，装配间隙表现精准，可直观呈现各部件的装配关系。设计思路上，该旋转基座采用单块金属板材折弯成型的主体结构，搭配未螺纹垫片、模压闭孔柔性泡棉垫块实现安装时的间隙填充与粘黏固定，同时配套O型圈实现安装部位的防水防尘密封，适配直径5毫米的标准安装螺栓，可兼容市面上多数常规自行车架的几何尺寸，无需额外定制改装配件即可完成安装。模型同时预留了不同尺寸O型圈的适配槽位，可根据不同车架的管径差选择适配的密封件，无需额外增加改装成本即可兼容多种车架的安装公差，针对后链轮侧的马达安装位置做了结构避让，避免马达旋转基座与后轮辐条、变速结构产生运动干涉，同时预留了反转手臂的附加安装位，可根据不同车型的传动布局调整马达的安装角度，适配更多不同架型的自行车电动改装需求，整体结构紧凑，安装后不会过度占用车架底部空间，可保留自行车原有的脚踏骑行功能，实现电动助力与纯脚踏模式的无缝切换。
