汽车发动机顶部聚氨酯衬套安装结构

该结构为汽车动力总成悬置系统中的聚氨酯衬套组件，主要应用于乘用车辆前部发动机舱的顶部安装点位，承担发动机与车身副车架之间的柔性连接职能，是隔绝动力总成运行振动传递、抑制动力总成位移窜动的核心功能部件。在日常车辆运行场景中，发动机做功产生的往复惯性力、不同转速区间的振动谐波，以及车辆经过颠簸路面时底盘传递的冲击载荷，都会通过该衬套进行缓冲过滤，既能够避免刚性连接带来的振动直接传递至驾驶舱引发内饰异响、驾乘质感下降，也可以限制动力总成在急加速、急减速、过弯侧倾工况下的过量位移，防止周边管线、附件与舱内部件发生运动干涉。

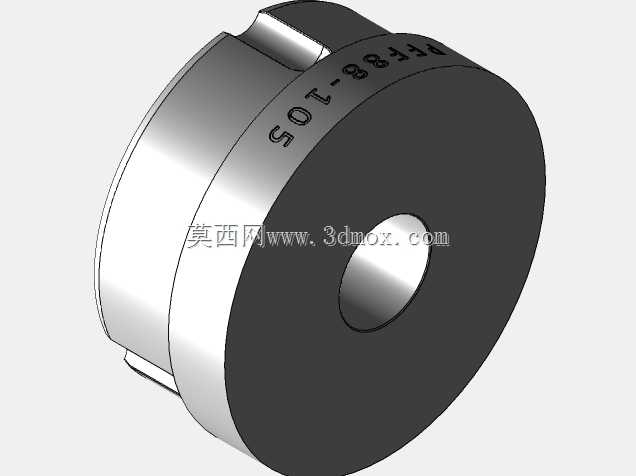

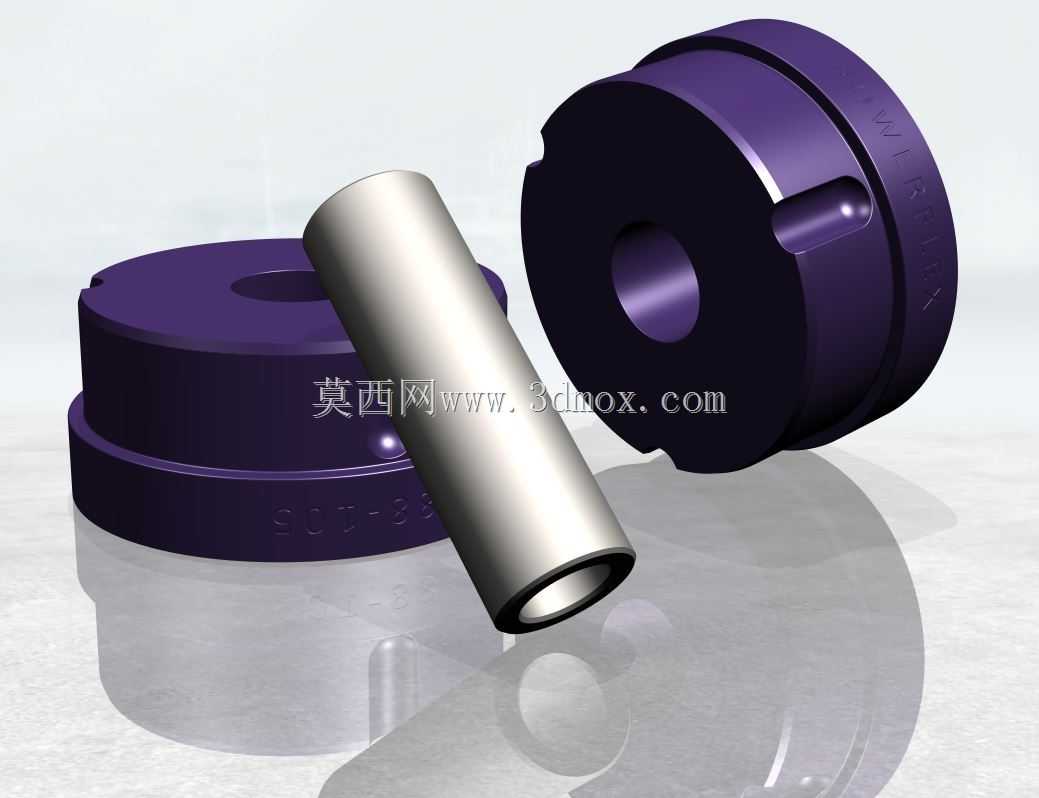

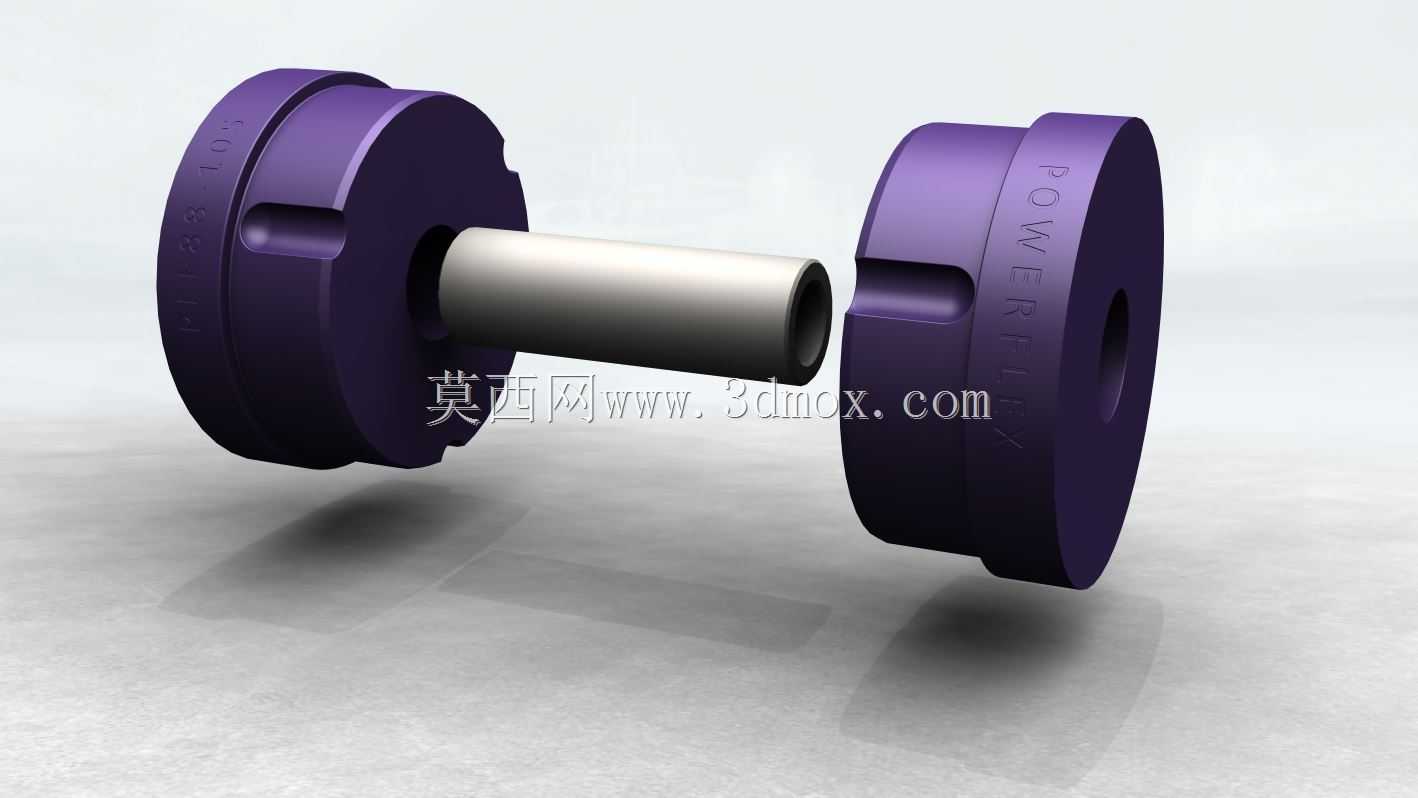

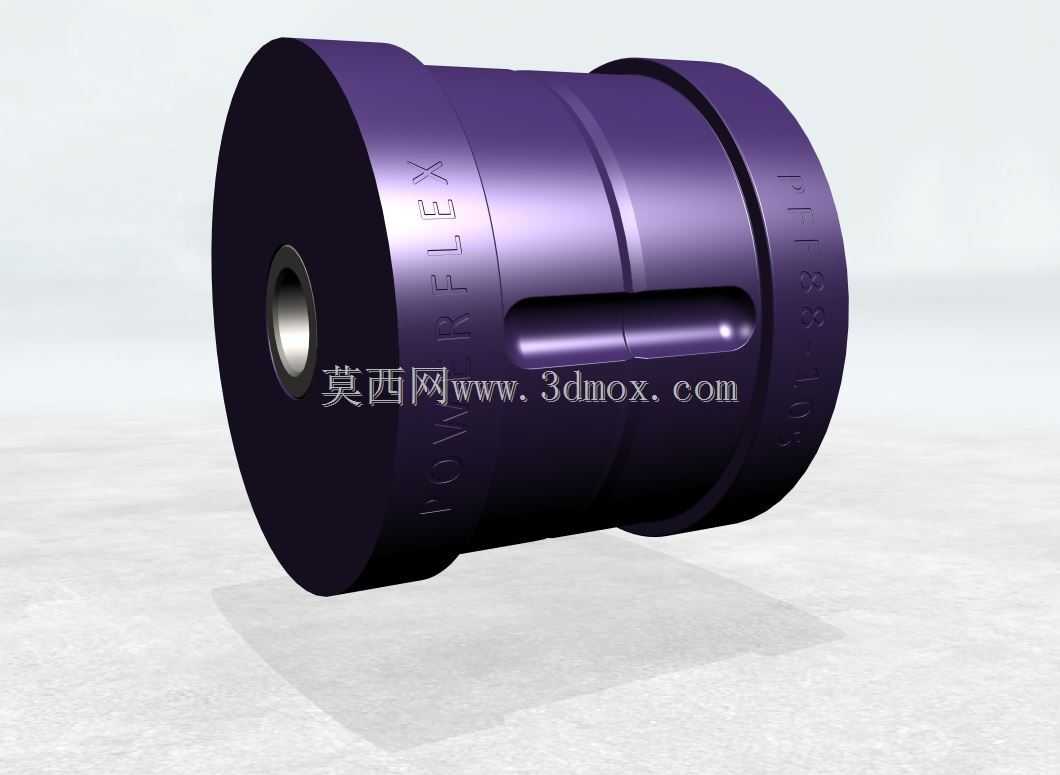

该组件采用分体式对称结构设计，两端为高硬度聚氨酯材质的衬套主体，中间配套金属定位衬管，安装时金属衬管穿过两端衬套的中心通孔，配合螺栓将衬套压紧在发动机安装支耳与车身支架之间。聚氨酯材质相较传统橡胶衬套具备更高的阻尼特性与抗疲劳性能，在高频振动下的动刚度表现更稳定，能够兼顾日常行驶的滤震舒适性与激烈驾驶时的动力总成支撑性，避免橡胶衬套长期使用后出现的老化开裂、刚度衰减问题。两端衬套的外侧端面设计有定位卡槽，安装时可与支架上的凸台配合实现周向防转，避免车辆长期运行中衬套跟随螺栓转动出现异常磨损；衬套外圆的倒角设计可降低压装过程中的切入阻力，方便产线装配与售后维修更换。

从安装边界来看，该衬套的外径尺寸匹配主流紧凑级车型发动机顶部支耳的安装孔径，中间金属衬管的内径适配常用规格的悬置固定螺栓，衬套的轴向压缩量经过精准校核，安装后既能够保证足够的压紧力防止衬套松脱，也不会因压缩量过大导致聚氨酯材料长期处于过应力状态提前失效。设计过程中针对聚氨酯材料的蠕变特性进行了结构优化，衬套的壁厚经过多轮仿真迭代，在保证径向支撑刚度的同时预留了合适的轴向变形空间，能够吸收动力总成启停瞬间的冲击载荷，同时在车辆长期使用后仍能保持稳定的刚度表现，延长部件的使用寿命。
