星型布局活塞连杆径向发动机结构

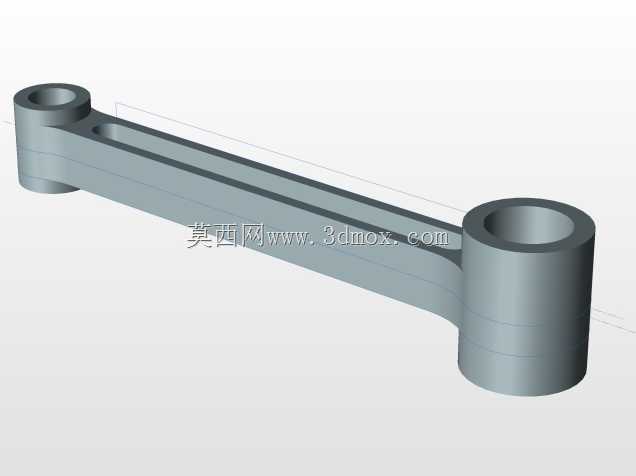

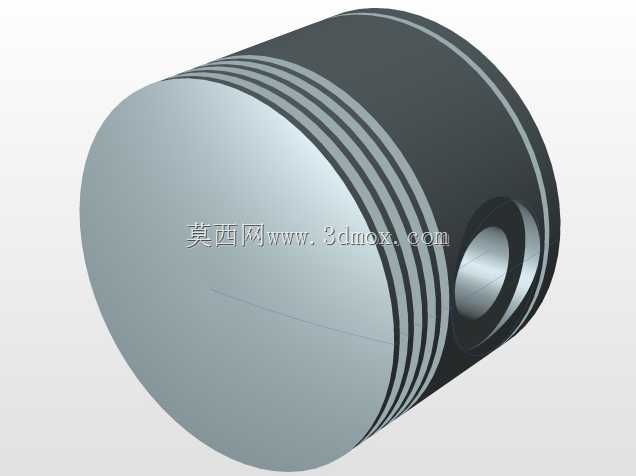

这款径向发动机采用经典的星型气缸布局，围绕中心曲柄轴均匀布置六组活塞连杆组件，这类结构最早广泛应用于航空活塞动力领域，凭借紧凑的径向尺寸、优异的风冷散热效率，在早期轻型通航飞机、小型通航动力装置以及部分特种小型动力设备中有着长期的应用积淀，相比直列或V型引擎布局，同排量下径向结构的轴向长度更短，整机重心更集中，能够适配安装空间局促、对动力单元轴向尺寸有严格限制的搭载场景。从实际用途来看，这类径向动力单元能够通过气缸内的燃油燃烧做功，推动活塞做往复直线运动，再通过连杆将直线动能传递给中心曲柄机构，转化为旋转扭矩对外输出动力，驱动配套的螺旋桨、传动机构或者作业负载完成指定动作，多缸均匀布置的结构也让动力输出的平顺性更有优势，相邻气缸的做功间隔均匀，能够有效降低曲轴运转的冲击振动，提升动力输出的稳定性。从产品功能特性来看，整套装配结构完整还原了径向引擎的核心运动配合关系，每组活塞都与对应缸筒保持精准的滑动配合间隙，连杆大端与中心曲柄销形成可靠的转动副，能够顺畅完成活塞往复到曲轴旋转的运动转换，中心的曲柄轴作为动力输出核心部件，其安装定位轴颈的尺寸设计充分考虑了通用安装边界，能够适配常规的轴承座安装位，外围活塞的外圆尺寸统一，整体外接轮廓呈正圆形布局，安装时只需保证中心曲轴与被驱动部件的同轴度，即可完成动力对接，无需额外调整多组气缸的相对位置。在设计思路上，这款结构充分遵循径向引擎的成熟设计逻辑，将所有气缸围绕中心曲轴呈等角度辐射排布，既最大化缩短了整机的轴向长度，又让每一个气缸都能获得良好的迎风散热条件，无需布置复杂的水冷管路即可满足持续运转的散热需求，连杆采用等长设计，保证每组活塞的运动行程完全一致，做功时的动力传递效率保持统一，同时各部件的连接结构都做了简化优化，在保证运动配合精度的前提下，尽可能减少了冗余的结构重量，让整机的功重比保持在较高水平。从安装边界来看，整机最大外轮廓由最外侧活塞的运动轨迹决定，径向安装预留空间只需覆盖活塞运动的最大外圆范围即可，轴向安装尺寸仅需覆盖曲轴前端输出端到后端定位面的总长度，安装固定点可布置在中心机匣的周边位置，不会与活塞的运动行程产生干涉，适配各类小型动力搭载场景的安装需求。
