分体式透明外壳PC键盘三维设计作品

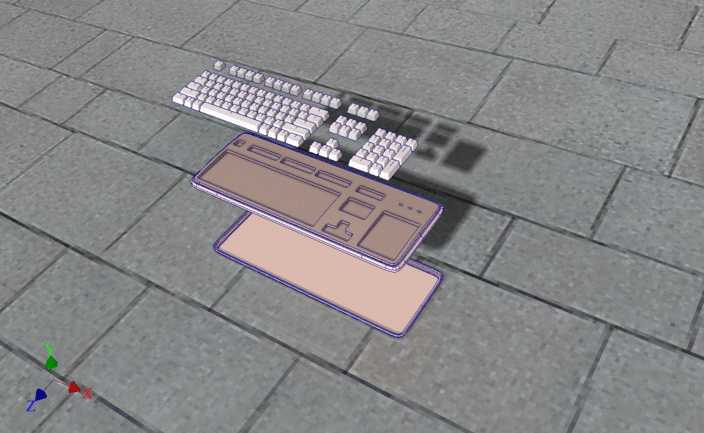

本作品为分体式PC键盘的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先依据常规人体工学键盘的尺寸规范，拆分主键盘区、独立数字小键盘区、外壳承托层三个独立模块，分别完成各模块的特征建模：按键部分采用阵列特征批量生成标准键位，针对不同尺寸的功能键、字母键、数字键单独做轮廓倒角处理，还原真实按键的弧面触感造型；外壳部分采用双层叠构设计，外层为高透PC材质的围边结构，内层为浅米色的按键承托底板，建模时精准预留了按键安装位、走线槽位与模块拼接定位槽，确保各部件装配间隙控制在0.2mm以内，符合实际产品的装配公差要求。渲染阶段采用地砖地面作为展示场景，添加柔和的顶光与侧光组合，通过光线追踪模拟透明PC外壳的折射、反射效果，还原高透材质的通透质感，同时为按键赋予哑光白塑料材质，承托底板赋予细磨砂浅米色材质，通过材质粗糙度、金属度参数的精细调整，区分不同部件的质感差异，让整体渲染效果贴近真实产品的视觉表现。设计思路上采用分体式布局，将数字小键盘与主键盘区独立拆分，可适配不同使用习惯的用户调整摆放位置，双层外壳的设计既保留了透明外观的科技感，又通过内层承托板保证结构强度，建模过程中对所有按键的键程空间、外壳壁厚、拼接卡扣结构都做了符合注塑生产要求的结构验证，确保模型不仅具备展示效果，也可作为产品外观设计、结构手板制作的参考依据，整体模型布线规整，特征参数可编辑，可根据需求调整键位布局、外壳配色与材质表现，适配不同的设计展示场景。
