KLS5-CR1220纽扣电池座结构设计

　　在便携电子设备、小型传感终端、低功耗物联网节点的硬件结构设计中，纽扣电池的固定与导电连接是结构工程师绕不开的细节环节，KLS5-CR1220对应的纽扣电池持有器，正是针对CR1220规格纽扣电池开发的专用固定连接件。这类电池座的核心应用场景覆盖了主板CMOS供电、小型蓝牙信标、穿戴式健康监测设备、工业计数传感器、低功耗无线采集模块等需要紧凑供电结构的电子设备，在空间极度受限的PCB板载安装场景下，其结构合理性直接影响设备供电的可靠性与装配效率。

　　从实际功能层面看，该电池座需要同时实现两个核心作用：一是对CR1220纽扣电池形成稳定的机械限位，避免设备在运输、使用过程中受振动、冲击出现电池移位、脱落，导致供电中断；二是通过自身的弹性接触结构，分别与纽扣电池的正负极形成可靠的低阻导电连接，保证供电回路的导通稳定性，避免接触不良带来的电压波动、设备重启等问题。设计过程中首先要匹配CR1220电池的物理参数，该规格电池直径12mm、厚度2.0mm，因此电池座的环形限位腔体内径需要预留合理的装配公差，既要保证电池可以顺畅压入装配，又要控制径向间隙避免电池在腔体内出现过大的窜动，腔体的深度则要匹配电池厚度，保证电池装入后不会过度凸出或陷入座体，影响后续外壳装配或者电池更换操作。

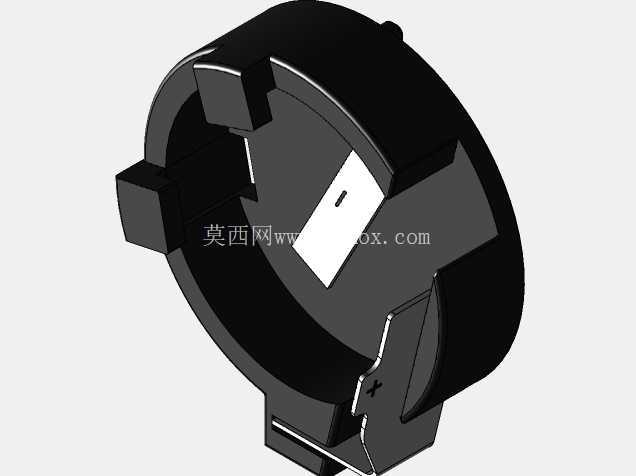

　　整体结构采用圆盘式基座搭配多组限位卡扣的布局形式，基座上分布的三个凸起限位块从径向对电池形成周向约束，其中一侧延伸出的弹性金属接触臂分别对应电池的正负极接触点位：负极接触臂贴合电池负极所在的壳体侧面，正极接触片则对准电池正极所在的端面中心区域，接触部位的弹片预压量经过反复校核，既不会因为压力过大导致电池装入困难、长期使用后弹片疲劳失效，也不会因为压力过小导致接触电阻过大、受振后接触断开。基座上的定位结构需要匹配PCB板上的安装孔位，通常采用插脚焊接的方式固定在电路板上，插脚的位置度公差控制在±0.1mm以内，保证SMT或者波峰焊过程中可以精准对位，不会出现偏位导致的焊接虚接、装配干涉问题。

　　设计时还需要考虑实际装配的操作便利性，电池装入的导向角度做了微小的倒角处理，操作人员或者自动装配设备可以快速将电池压入到位，不需要额外的对位调整；拆卸结构也预留了合理的操作空间，更换电池时可以借助简单工具撬动接触臂即可取出电池，不会因为结构过紧导致拆卸时损坏电池座或者周边电路板元件。绝缘基座部分采用耐温阻燃的工程塑料材质，满足回流焊、波峰焊过程中的高温耐受要求，不会在焊接温度下出现变形、软化，导致结构尺寸偏移；金属接触件则采用弹性好、导电性能优异的铜合金材质，表面做镀镍防氧化处理，长期使用不会出现锈蚀导致的接触电阻升高，保证设备全生命周期内的供电可靠性。

　　从安装边界来看，该电池座在PCB板上占用的投影区域为直径略大于12mm的圆形区域，整体高度控制在3mm以内，不会占用过多的板上垂直空间，适合对设备厚度有严格要求的薄型电子设备设计。在结构排布时，需要注意电池座周边3mm范围内不要布置过高的元器件，避免干涉电池的装入与取出，同时要避开电路板上的走线路径，防止焊接插脚与周边线路出现短路风险。针对不同的使用场景，该结构还可以根据需求调整弹片的接触压力，比如在高振动的工业设备场景下，可以适当加大弹片预压量提升接触可靠性，在消费类电子需要频繁更换电池的场景下，则可以适当降低预压力提升用户更换电池的操作手感。
