工程设备运输用双轴中轴拖挂结构

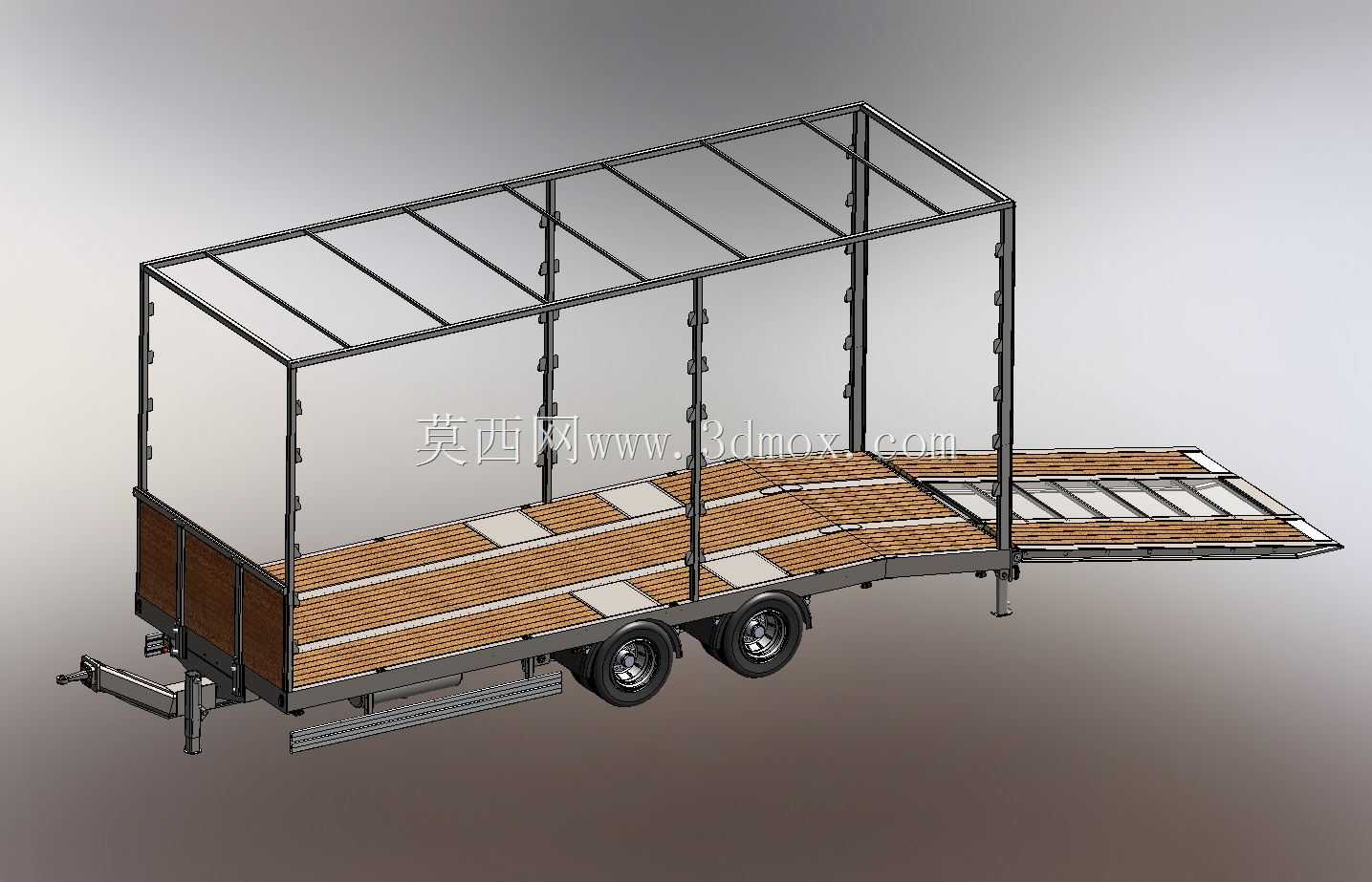

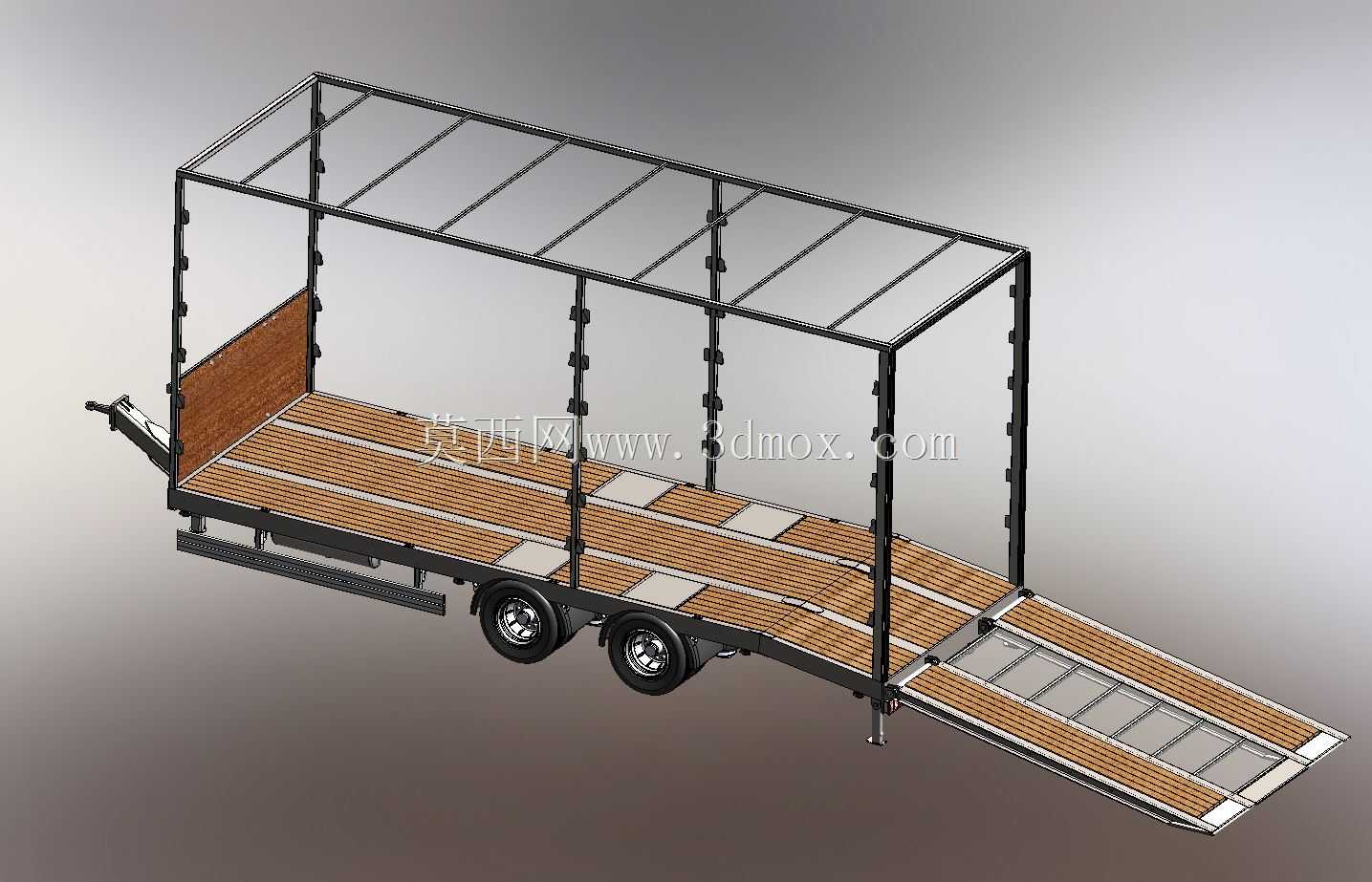

　　在野外油气勘探、地质钻探作业场景中，重型钻探设备的转场转运一直是现场施工筹备环节的核心痛点之一，常规货运平板车要么存在装卸爬坡度不足的问题，要么无法匹配钻探设备的重心高度要求，装卸过程需要额外调用起重设备，在无吊装条件的野外作业区根本无法独立完成设备转场，这类适配特定工程设备的中轴拖挂，就是针对这类无辅助吊装场景的转运需求开发的专用载具。这款拖挂采用双轴单胎的中轴布局，行驶过程中轴荷分配均匀，对牵引车的后轴载荷附加影响小，普通中型工程皮卡、轻型载货卡车都可以作为牵引动力，不需要专用牵引车头，适配野外作业区灵活转场的使用需求。拖挂尾部设置了可翻折收放的爬梯坡道，坡道板面采用防滑波纹板搭配间隔防滑垫块的结构，

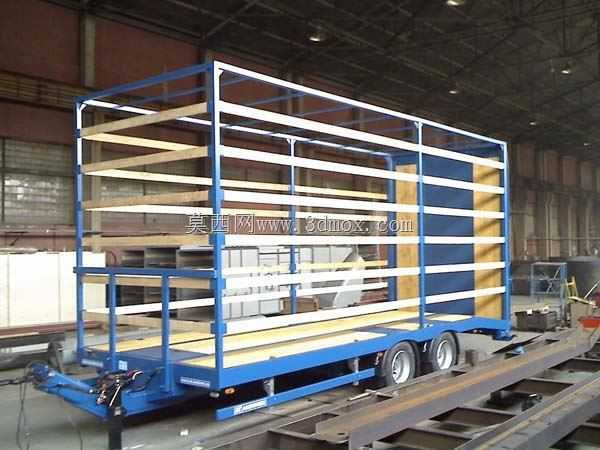

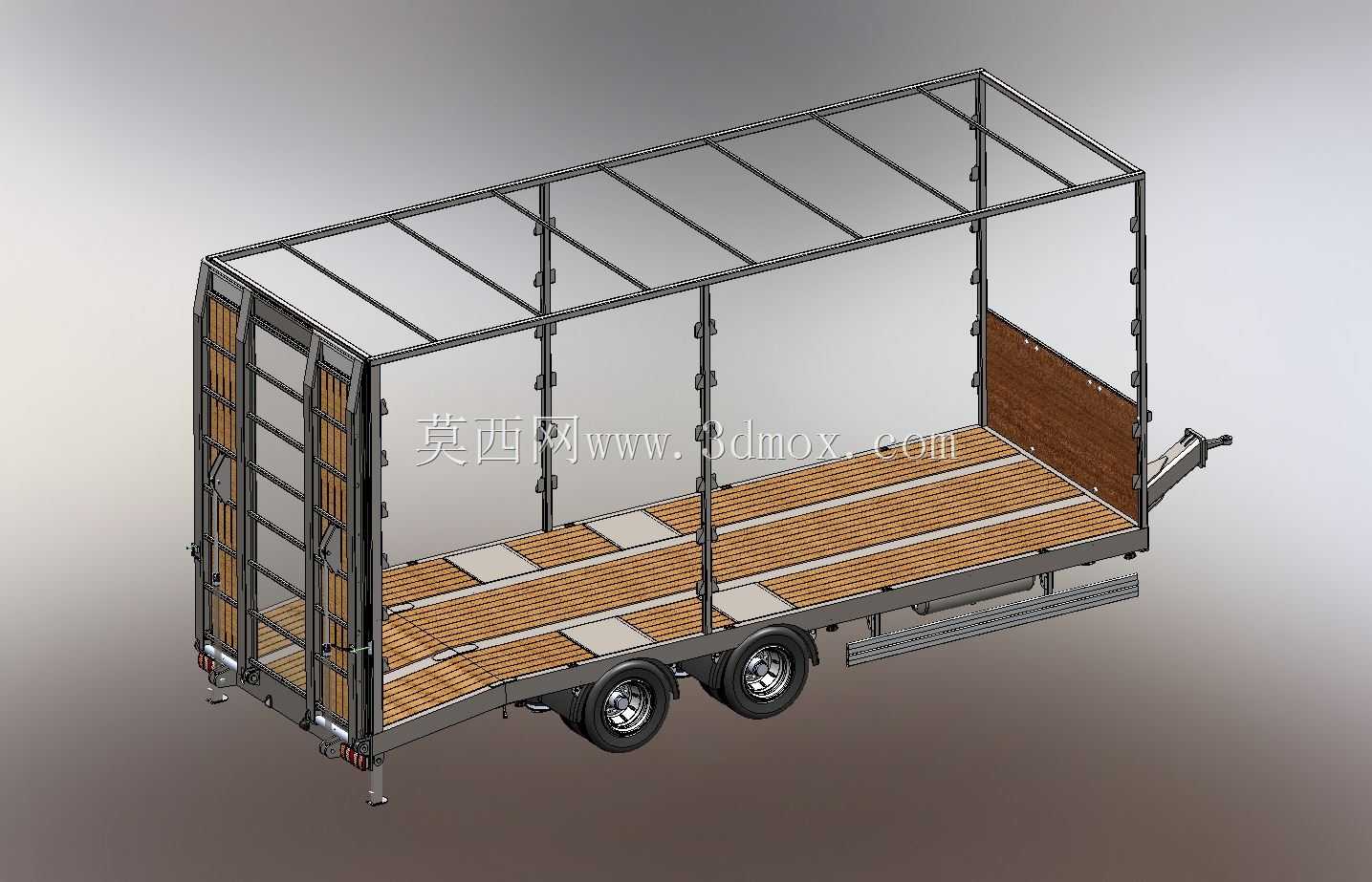

　　设备可通过自身动力直接驶上拖挂货台，不需要额外吊装设备配合，单人即可完成装卸操作，大幅降低野外转场的设备依赖与人力成本。货台主体采用钢木结构，承载基底为焊接成型的型钢框架，上面铺设硬木承载面板，面板间隔嵌入钢制防滑条，既保证重载下的承载强度，又能避免金属硬接触对设备履带、轮胎的磨损，同时木面板的缓冲特性可以降低行驶过程中颠簸对所载精密钻探设备的振动冲击。货台前部设置了框架式围挡结构，围挡采用矩形钢管焊接成笼式框架，侧面预留了篷布安装挂点，可根据作业环境需求加装篷布，实现所载设备的防雨、防尘防护，围挡下部设置了木质围板，可阻挡行驶过程中车轮带起的碎石飞溅，避免砸损所载设备。拖挂前部设置了可调式牵引架，

　　牵引连接部位采用标准拖挂球头连接结构，同时配备驻车支腿，在脱离牵引车停放时，支腿可摇下支撑前部载荷，保证拖挂停放稳定不会前倾倾覆。设计阶段首先锁定了所载核心设备的参数边界，所载钻探设备的重心高度距离地面在1.2m至1.3m区间，这就要求拖挂货台的承载面高度不能过高，否则装好设备后整体重心过高，野外非铺装路面行驶时极易发生侧翻，因此在车桥选型上采用了小直径重载轮胎配合低趴式承载梁结构，把货台空载承载面高度控制在合理区间，保证装载后整机重心高度处于安全行驶范围内。拖挂的内部有效承载长度设置为7300mm，内部有效承载宽度为2430mm，内部有效净空高度达到3050mm，这个尺寸边界刚好可以覆盖目标钻探设备的整机外形尺寸，

　　同时预留了设备固定绑带的安装空间，货台边缘预留了多个绑带挂点，设备开上货台后可通过绑带快速固定，避免行驶过程中设备移位。承载能力设计上，拖挂自身整备重量控制在5000kg，额定承载能力达到18000kg，完全满足目标钻探设备的整重承载需求，车架主梁采用加厚矩形钢管焊接成型，横梁采用等间距布置的槽钢结构，保证重载下车架不会出现永久性变形，双轴配置的钢板弹簧悬架可以过滤非铺装路面的大部分颠簸冲击，制动系统采用与牵引车联动的气刹结构，保证重载下的制动距离符合道路行驶安全要求。侧面还设置了外置踏步，方便人员上下货台检查设备固定情况，尾部爬梯收起后可通过锁扣固定在货台尾部，行驶过程中不会出现松脱晃动，爬梯的翻折转轴采用带阻尼的钢制销轴，单人即可轻松完成爬梯的收放操作，不需要额外辅助。这类专用拖挂不同于通用货运挂车，所有尺寸、承载参数都是围绕特定工程设备的转运需求定制，不需要冗余的结构设计，在保证承载强度与使用功能的前提下尽可能控制自身重量，降低牵引行驶的油耗与动力损耗，同时所有结构都考虑野外恶劣使用环境的可靠性，铰接部位都设置了润滑注油点，可定期加注润滑脂延长使用寿命，电气线路采用防水接插件，雨天行驶或者涉水路段也不会出现线路短路的问题，完全适配野外工程作业的复杂使用环境。
