异形密封端盖塑料结构件设计

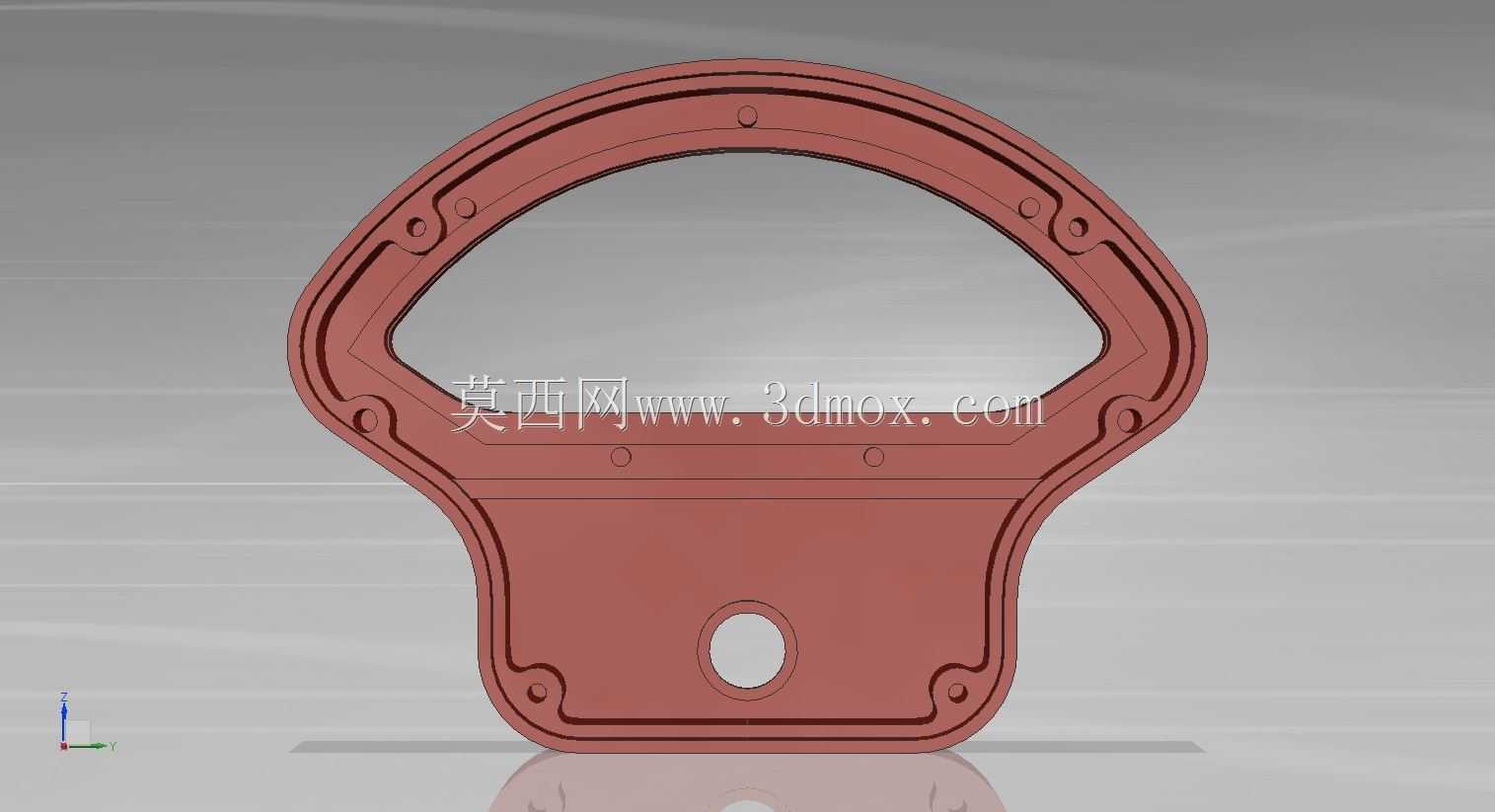

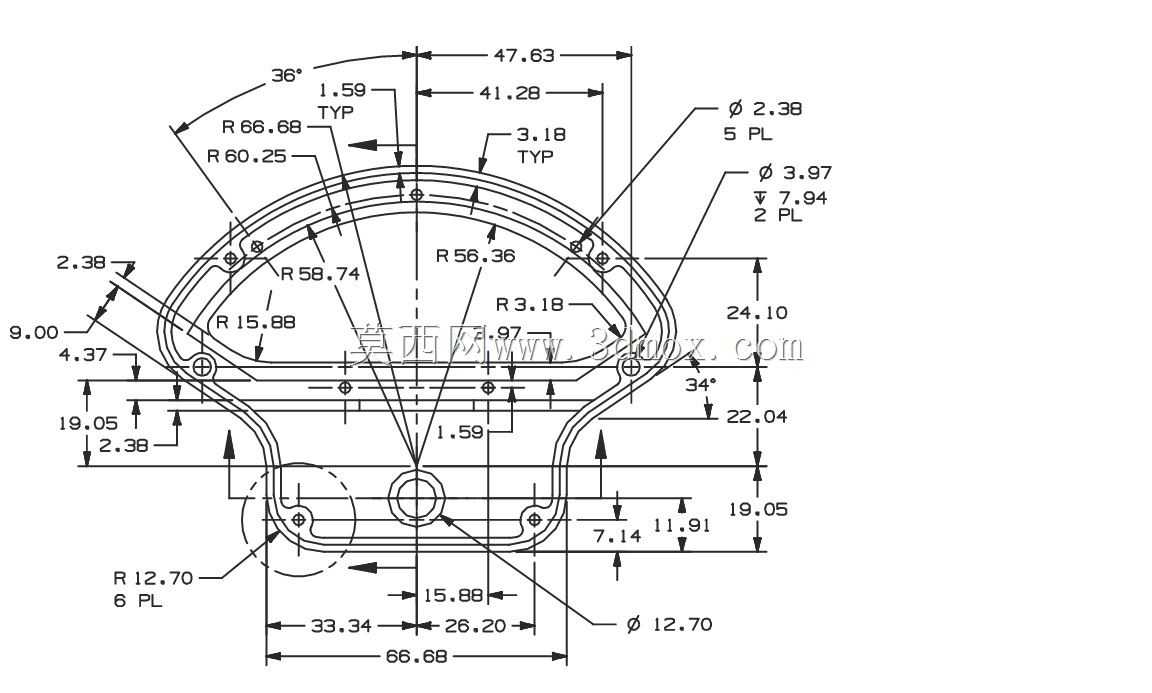

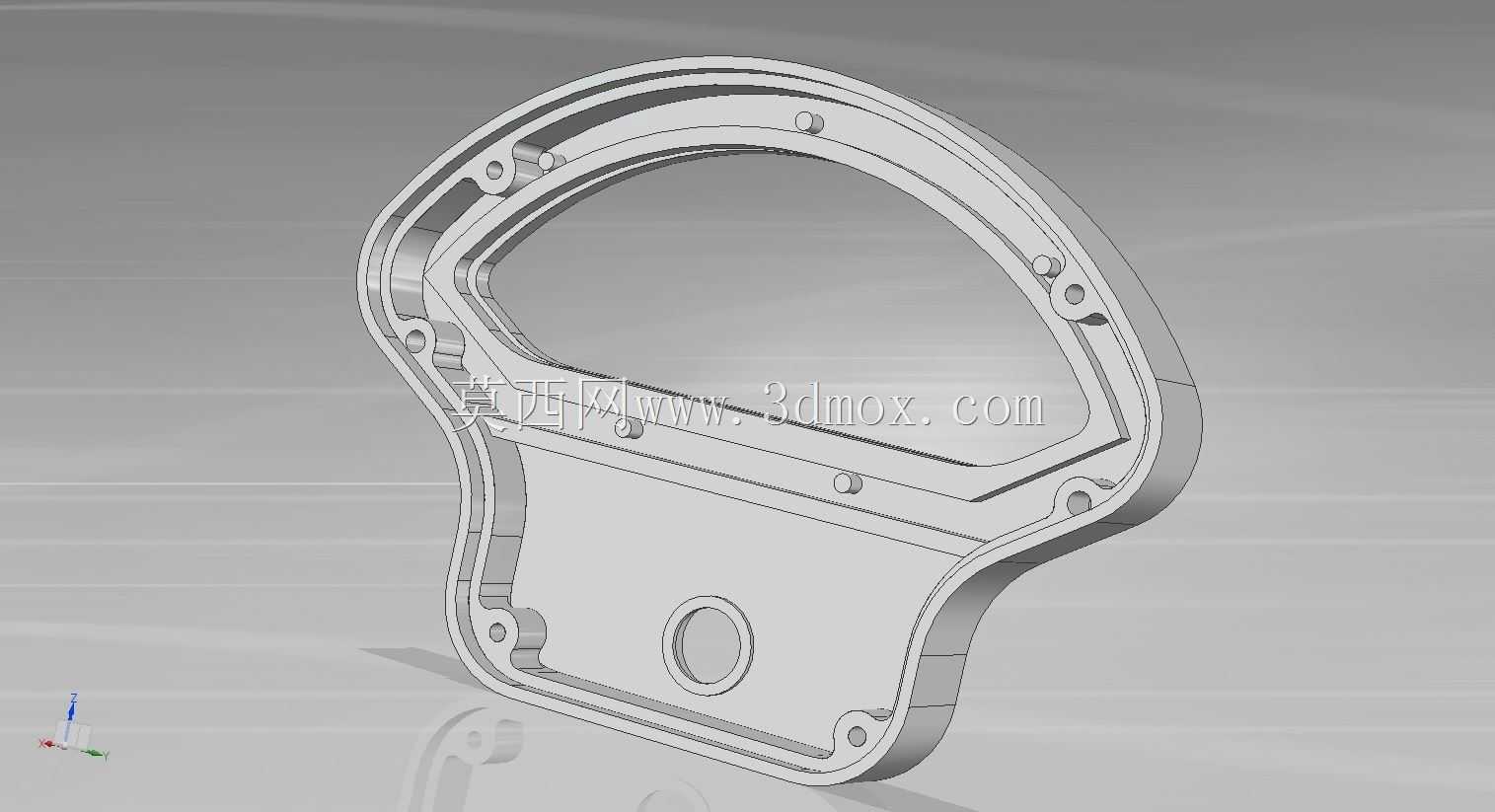

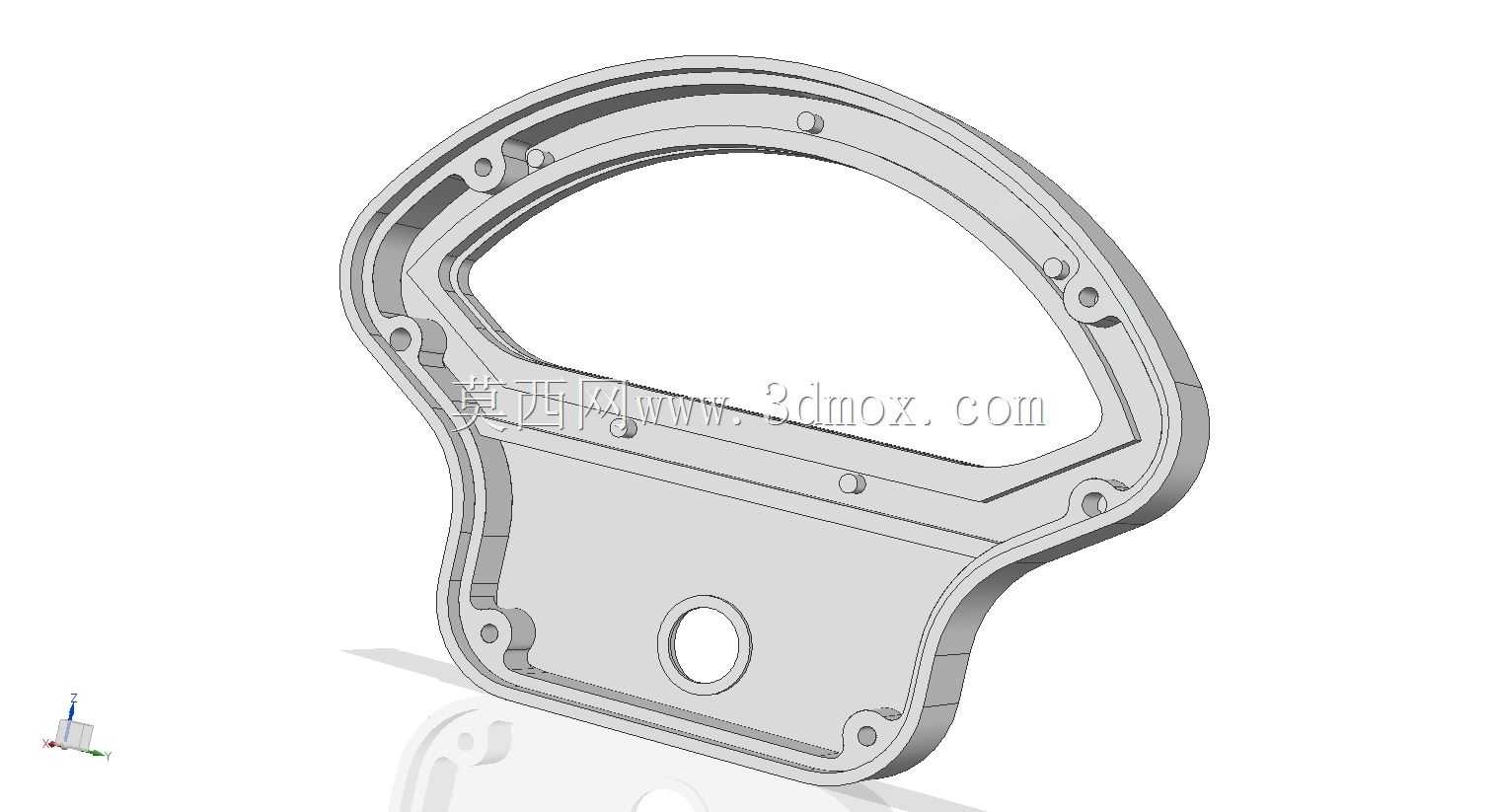

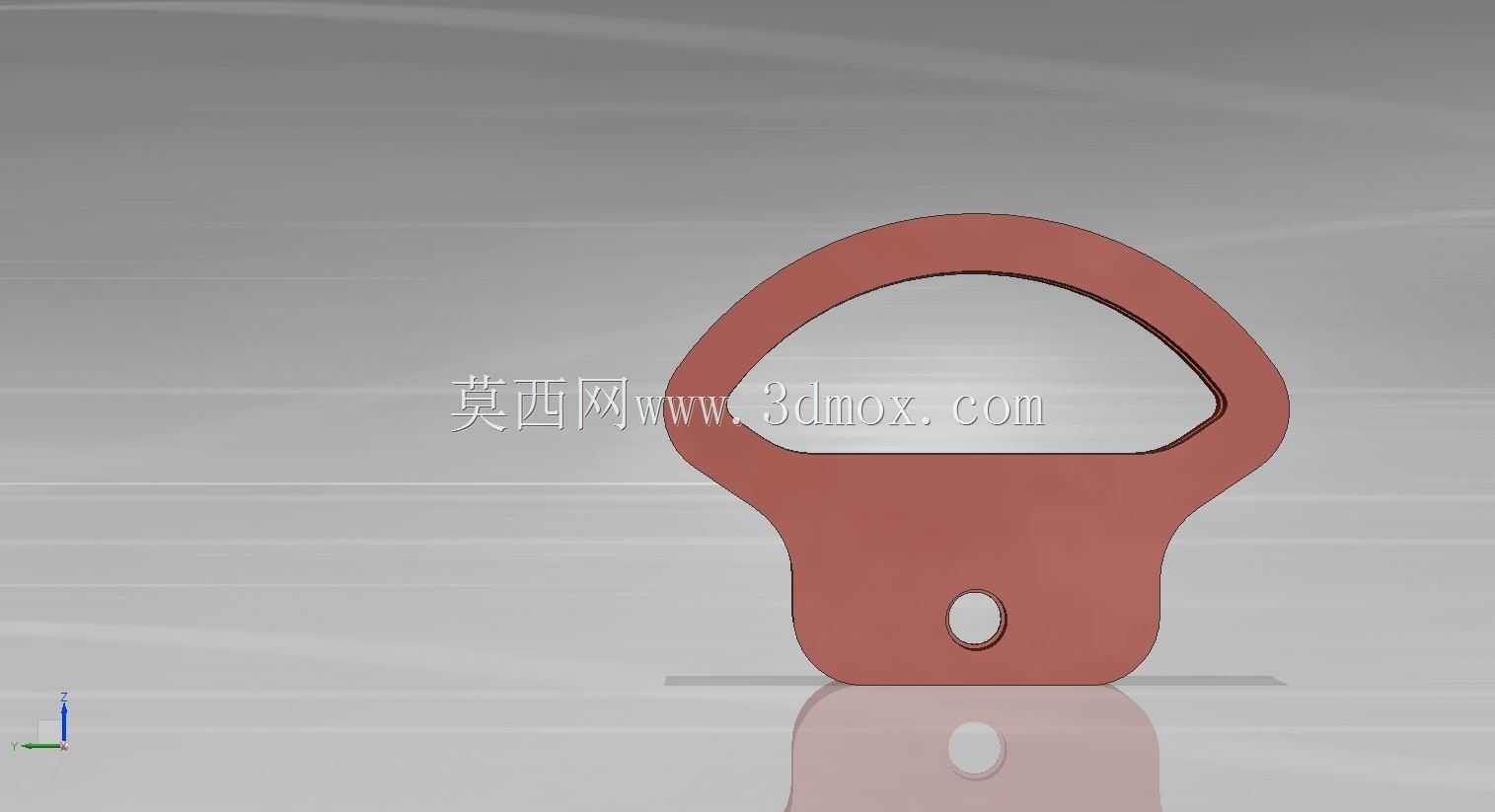

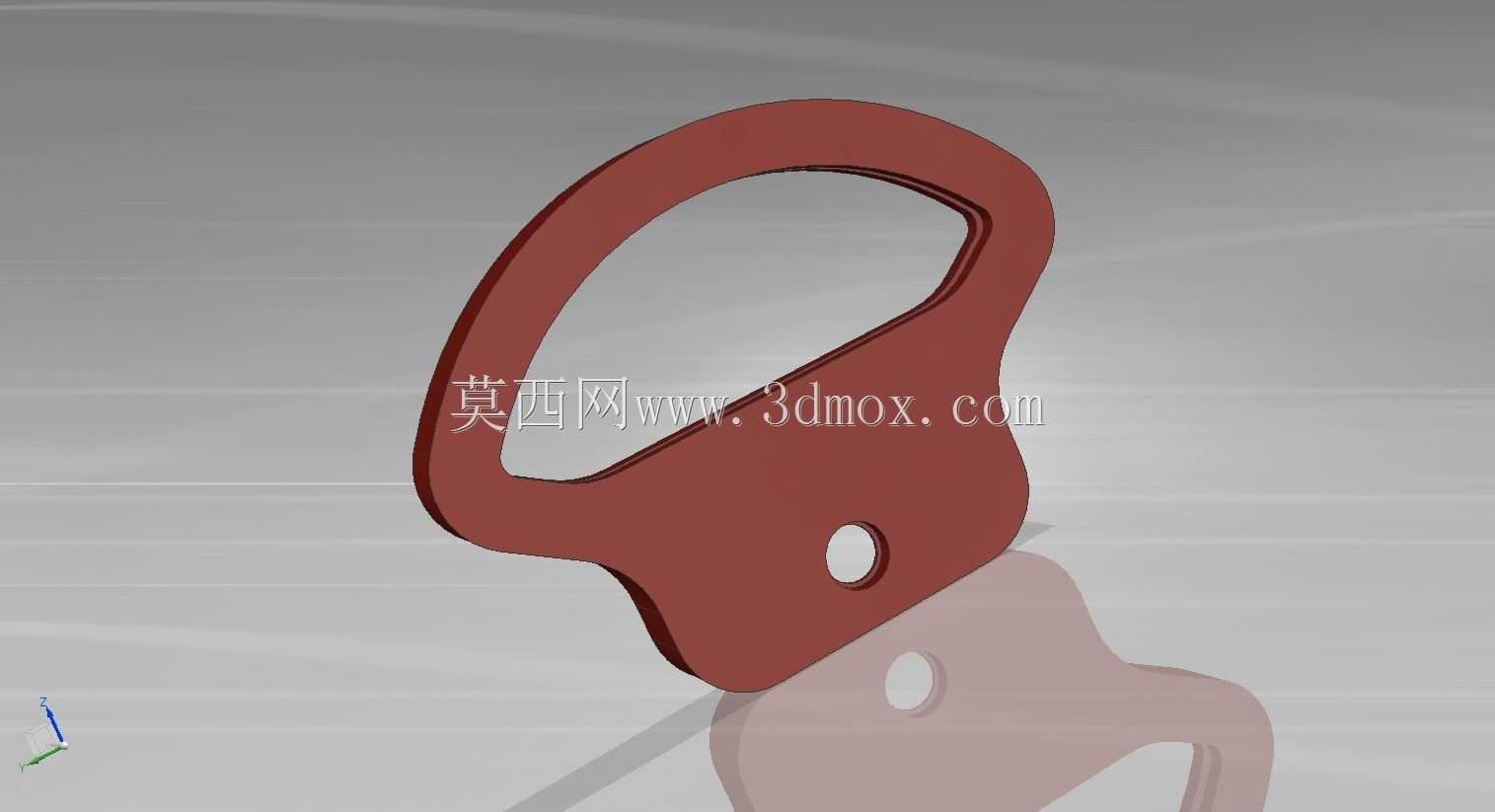

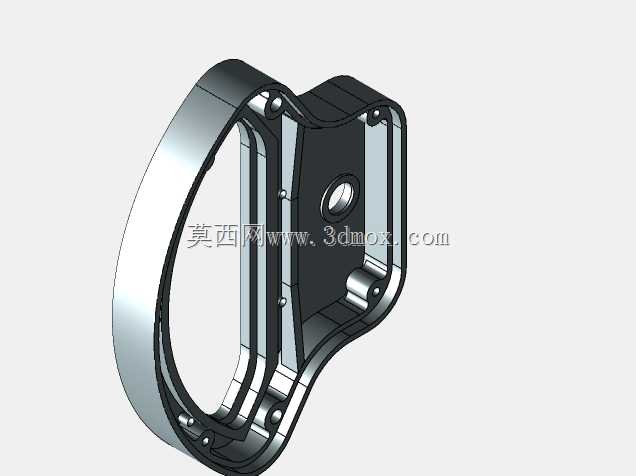

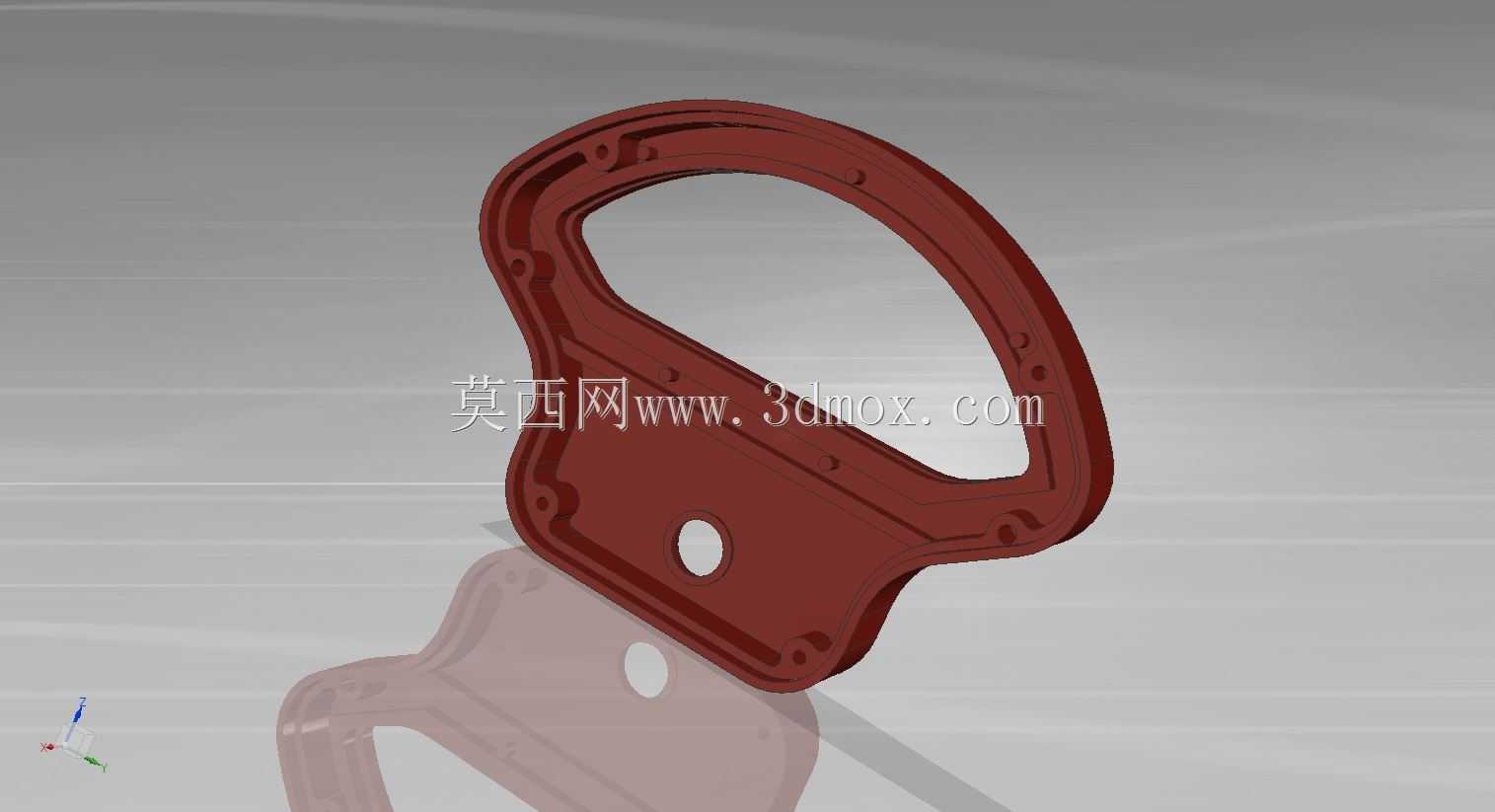

该异形塑料结构件主要应用于小型机电设备、流体管路终端的密封防护场景，可作为设备腔体的端盖使用，隔绝外界粉尘、水汽侵入设备内部，同时对腔体内部的传动、电控元件起到侧向限位与防护作用，适配于轮廓非规则的异形安装腔体，填补了常规圆形、方形端盖无法适配特殊腔体轮廓的应用空白。从功能特性来看，该零件采用整体拉伸成型结构，主体为薄壳式设计，在保证结构强度的前提下尽可能降低零件自重，减少装配后对设备整体重量的额外负担；零件边缘设置有连续的密封贴合面，可配合橡胶密封圈实现安装面的静密封，避免腔体内部介质渗漏或外界杂质进入；零件上预留的多个安装孔位沿异形轮廓均匀分布，可通过紧固件实现与腔体端面的牢固连接，孔位周边做了局部加厚处理，避免紧固件锁紧时出现塑料件开裂、滑丝的问题，提升装配后的连接可靠性。在设计思路上，该零件优先围绕适配腔体的异形轮廓展开，先通过草绘勾勒出与腔体端面完全匹配的外轮廓曲线，所有圆弧过渡段均做了顺滑处理，避免轮廓出现锐角导致注塑成型时应力集中，同时也能减少安装时锐角对密封件的划伤；主体拉伸深度根据腔体内部元件的凸出高度做匹配设计，既保证内部元件有足够的容纳空间，又不会因拉伸深度过大导致零件侧壁出现成型缩痕、强度不足的问题；侧壁厚度沿拉伸方向保持均匀一致，符合注塑成型的工艺要求，减少成型后的翘曲变形量，保证零件安装时的贴合精度。从外形尺寸与安装边界来看，该零件整体外轮廓为非对称异形结构，最长方向尺寸控制在五十毫米级，最大宽度方向尺寸适配腔体的对应安装尺寸，安装孔位的中心距严格匹配腔体端面的预装螺孔位置，装配后零件外边缘与腔体端面的外边缘齐平，不会出现凸出或缩进过多的问题，保证设备整体外观的平整性；零件的密封面平面度控制在合理公差范围内，装配后密封圈的压缩量均匀一致，可满足常规工况下的IP防护等级要求，适配于常温常压下的通用机电设备使用场景，无需额外做特殊的表面处理即可满足使用需求。
