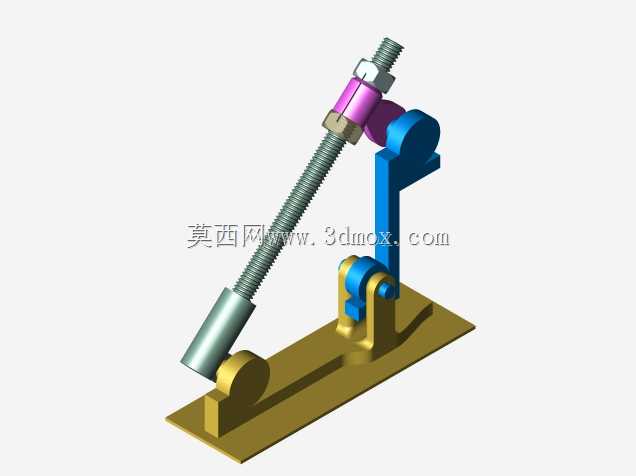

可调式固定旋转角度锁定角机构

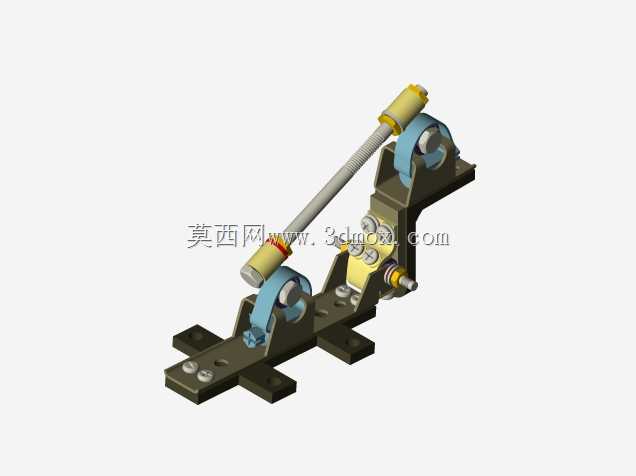

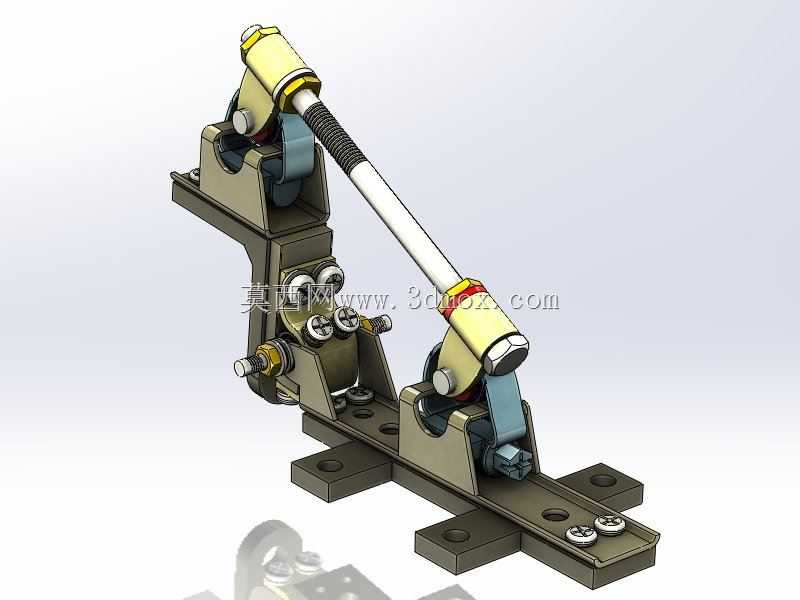

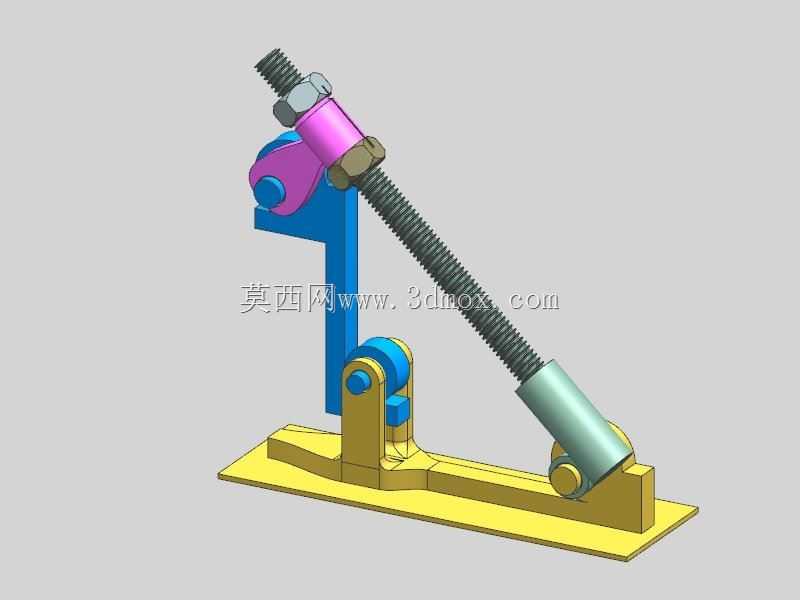

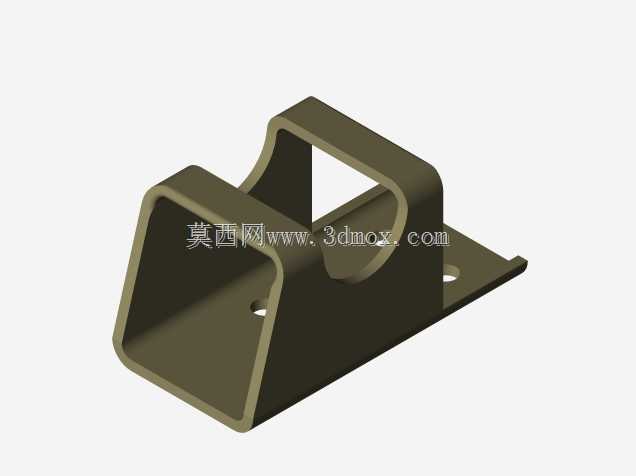

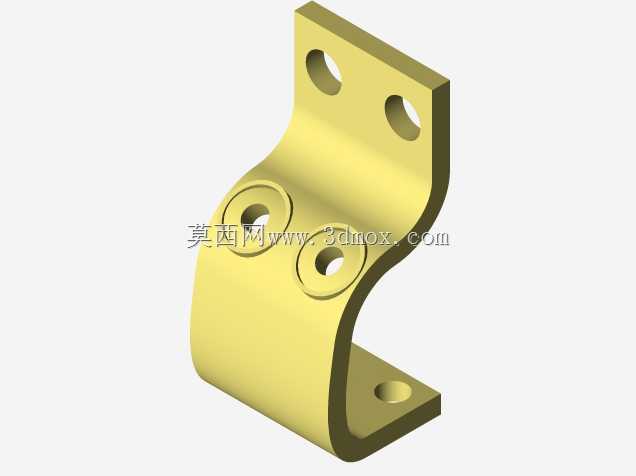

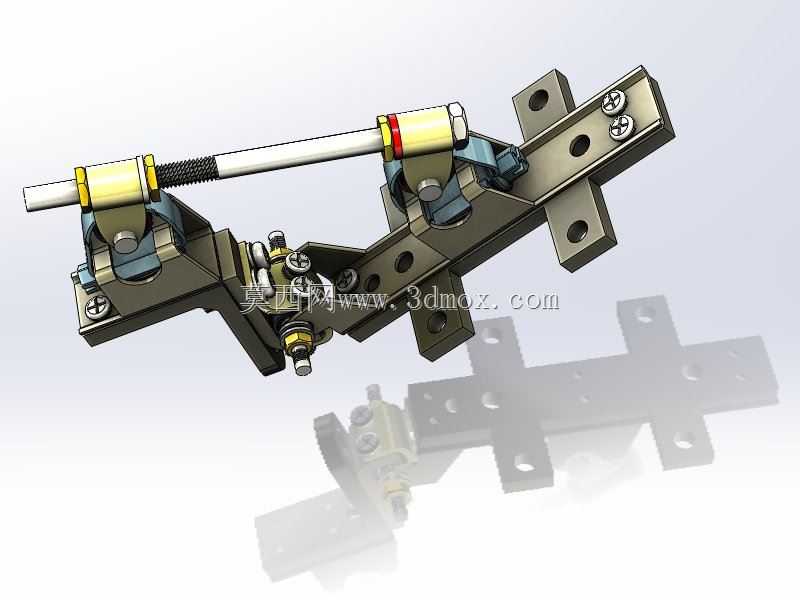

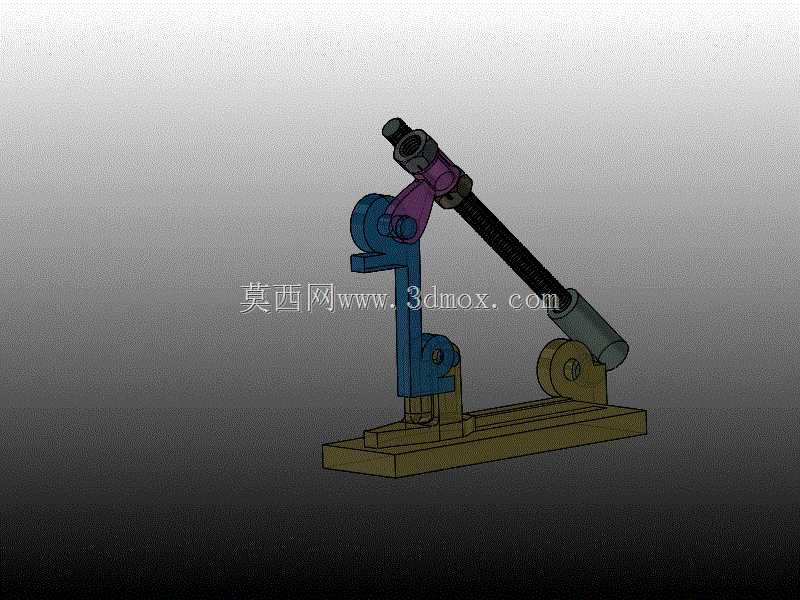

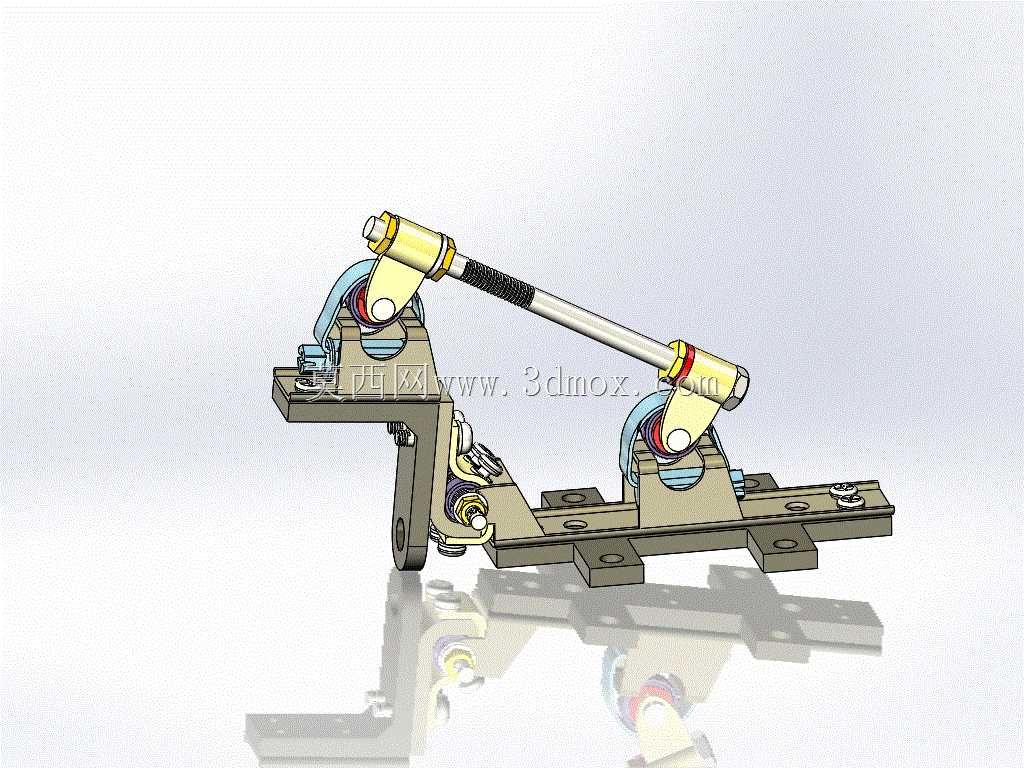

这款锁定角机构主要应用于各类需要精准固定旋转角度的工业工装、可调式机械臂、工位定位装置以及小型设备的角度调节场景中，在生产线工位角度调整、检测设备探头角度固定、小型操作支架角度锁止等工况下能够发挥稳定的定位锁止作用，替代传统的螺栓顶紧、插销定位等操作繁琐的固定方式，大幅提升角度调节的操作效率与锁止可靠性。该机构的核心功能是实现两个相对转动部件之间的角度无级调节与可靠锁止，操作人员扳动操作杆即可快速解锁调整角度，调整到位后压下操作杆即可完成锁止，锁止状态下能够承受一定的径向与轴向载荷，不会因为设备运行产生的振动出现角度偏移、松脱的问题，相比普通的摩擦式锁紧结构，该机构采用多点接触的压紧锁止设计，锁止力更大，长期使用也不会出现接触面磨损导致的锁止力下降问题。在设计思路上，该机构采用双支座支撑的长杆调节结构，底座采用带安装孔的平板式设计，两个支撑座分别布置在底座两端，中间预留出转动部件的安装空间，操作端采用带防滑护套的长力臂手柄，利用杠杆原理放大锁止压紧力，操作人员无需施加过大的手部力量即可完成牢固锁止，锁紧组件内部采用带缓冲的压块结构，锁止过程中不会对被固定的转动杆件表面造成压痕损伤，同时在压块与杆件接触位置设置了耐磨衬层，长期反复调节锁止也不会出现过度磨损，有效延长机构的整体使用寿命。在安装边界方面，该机构底座采用标准化的通孔安装设计，四个安装孔分别布置在底座两端的凸台上，安装时可直接通过螺栓固定在设备的安装平面上，无需额外制作转接安装板；整体外形采用紧凑化布局，横向安装长度适配多数小型可调机构的安装空间，纵向高度不会占用过多的设备上部空间，转动杆件的适配直径覆盖常用的工装杆件尺寸范围，可直接适配多数常规规格的圆杆类转动部件，无需额外加工适配连接件。机构的所有外露金属部件均做了防锈处理，转动铰接位置设置了润滑注油点，日常维护只需定期加注少量润滑脂即可保证操作顺畅，能够在常规车间的温湿度环境下长期稳定运行，适配多类工业生产场景的角度固定需求。
