FK-F211方形法兰带座轴承三维建模

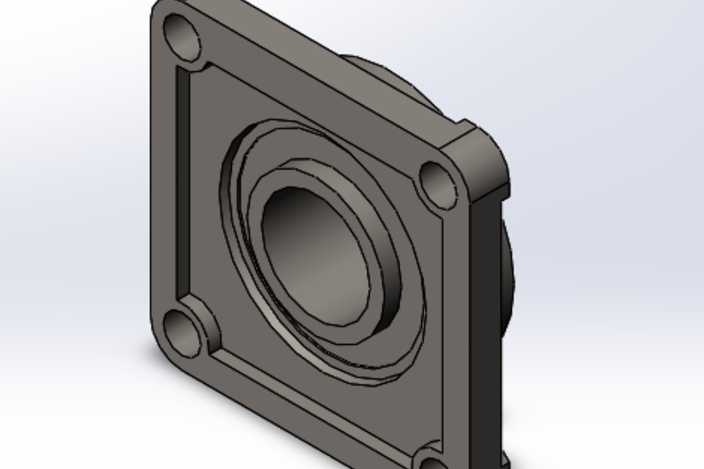

本模型为FK-F211方形法兰带座轴承，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计标准规范，首先以基准面定位绘制方形法兰的外轮廓草图，精准约束四个安装通孔的中心距与孔径尺寸，通过拉伸凸台命令生成法兰基体，对法兰边角做等半径圆角处理以还原真实零件的工艺倒角特征。随后构建轴承座的同轴凸台结构，以法兰端面为基准绘制嵌套式同心圆草图，通过多步拉伸操作生成轴承容纳腔的阶梯结构，保证内孔与法兰安装面的垂直度公差符合轴承安装的同轴度要求。建模过程中对轴承内圈、外圈的滚道结构做了简化示意处理，既保留了零件的核心结构特征，又控制了模型整体的面数占比，便于后续装配调用。材质渲染阶段为模型赋予深灰色铸铁材质，调整材质的粗糙度与金属反光参数，还原铸造轴承座的哑光金属质感，通过环境光遮蔽效果凸显法兰安装孔、轴承腔的结构层次感，渲染视角选取斜等测角度，可同时展示方形法兰的安装面结构、四个固定孔位分布以及轴承座的轴向凸台形态，清晰呈现零件的整体外形特征。结构设计上，该方形法兰轴承依靠四个角位的通孔实现与安装基面的螺栓固定，方形法兰相比圆形法兰具备更好的安装定位性，可承受一定方向的径向载荷与少量轴向载荷，适用于输送设备、轻工机械等传动轴的端部支撑场景，建模时所有安装尺寸均参考FK系列带座轴承的标准参数设定，可直接用于虚拟装配的干涉检查、工况模拟演示等场景，模型无破面、无冗余特征，特征树逻辑清晰，可根据实际需求修改法兰厚度、安装孔径、轴承内径等关键参数，适配不同的设计使用需求。
