手动旋转式管道切割工具结构设计

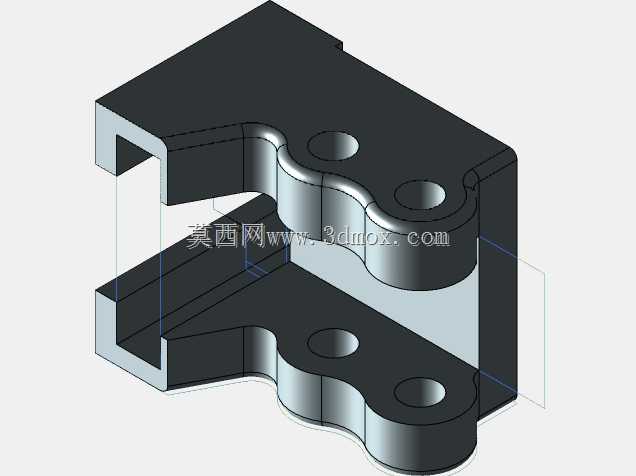

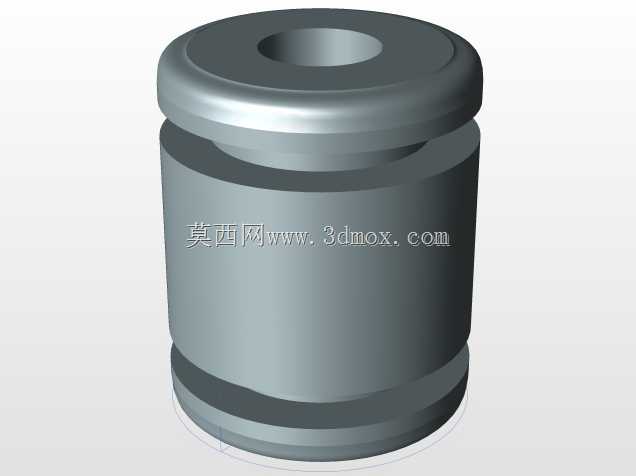

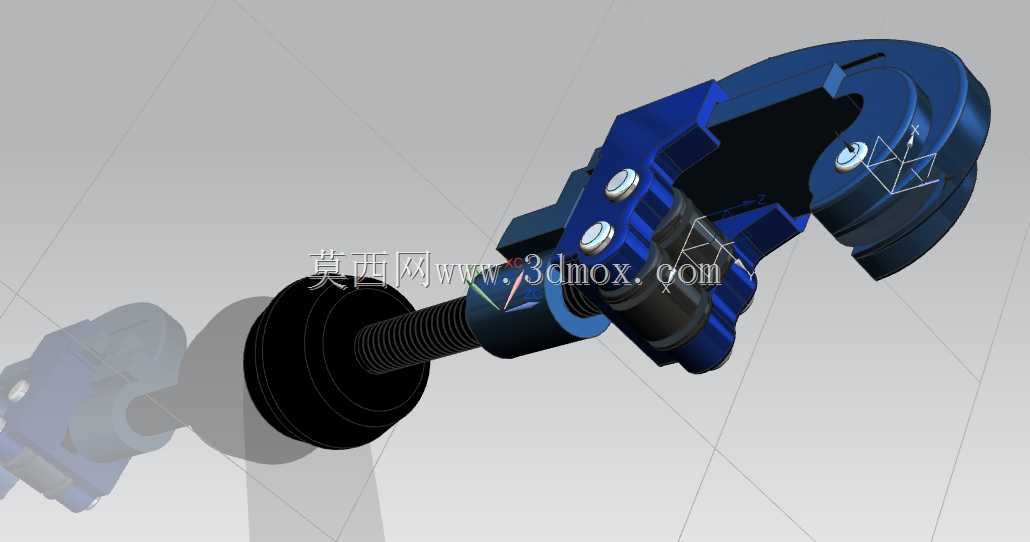

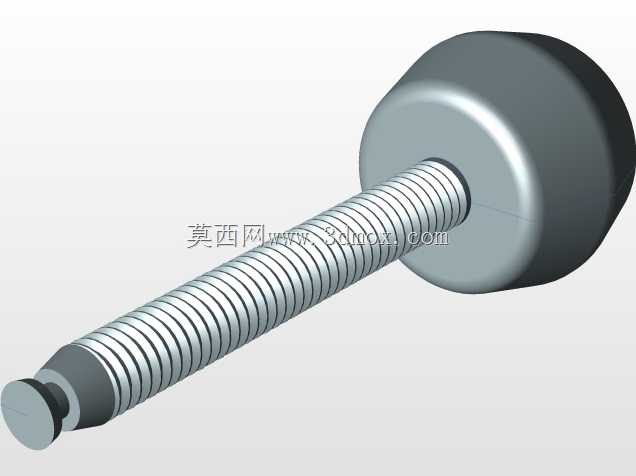

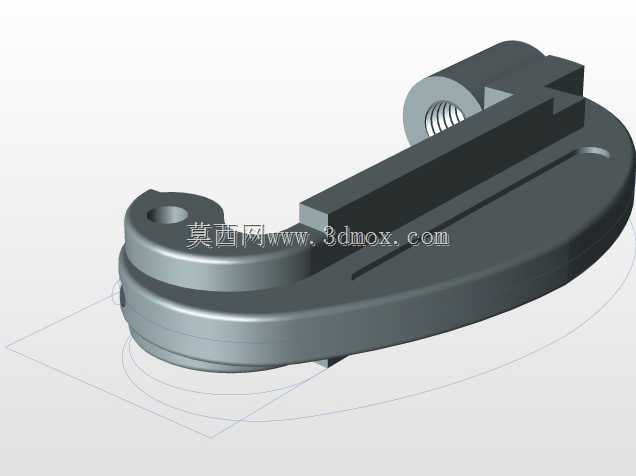

这款手动管道切割工具主要面向家装水电施工、设备管路维保、小型金属加工场景设计，可适配不同管径的金属薄壁管材切割作业，尤其适合狭窄空间内的管路截断操作，无需外接动力源，单人即可完成全部操作流程，在现场无供电、管路排布紧凑无法使用大型切割设备的工况下具备极强的实用性。工具整体采用C型开口抱管结构，作业时可直接将开口卡套在待切割管道外壁，无需从管道端部穿入，针对已铺设完成的固定管路改造、维修场景适配性极强，避免了传统套入式切管器必须从管端穿入的使用限制。切割进给机构采用梯形螺纹传动设计，旋转尾部的防滑滚花手轮即可驱动切割滚轮平稳进给，螺纹副自带的自锁特性可保证进给量不会在切割过程中自行回退，切割时无需持续施加径向压紧力，有效降低作业人员的操作强度。切割执行端采用硬质合金切割轮配合两个对称布置的支撑滚轮形成三点夹持结构，切割过程中围绕管道圆周旋转工具时，两个支撑滚轮可始终贴紧管道外壁，保证切割轮的行进轨迹始终垂直于管道轴线，切割出的管口端面平整无毛刺，无需额外进行坡口打磨即可直接开展后续的管路连接作业。整体结构的外形尺寸充分考虑了手动操作的人机工程需求，握持部位的轮廓贴合手掌弧度，长时间旋转操作不易产生疲劳感；C型开口的最大开合尺寸覆盖了常用的小口径金属管材规格，安装边界可适配管壁厚度在一定范围内的铜管、薄壁钢管、铝管等常见金属管路，整体结构无突出的尖锐棱角，在狭窄的管路夹层、吊顶内等空间作业时不易剐蹭周边管线或操作人员。设计过程中充分考虑了易损件的更换便利性，切割轮与支撑滚轮均采用销轴固定结构，当切割轮磨损后只需拔出销轴即可快速完成更换，无需拆解整个工具主体，有效延长工具的整体使用寿命。各活动铰接部位均预留了润滑间隙，长期使用后可通过间隙注入润滑脂维持转动顺畅度，适配工地、车间等复杂作业环境下的长期高频使用需求。
