电源变压器用折弯式钣金固定支架结构

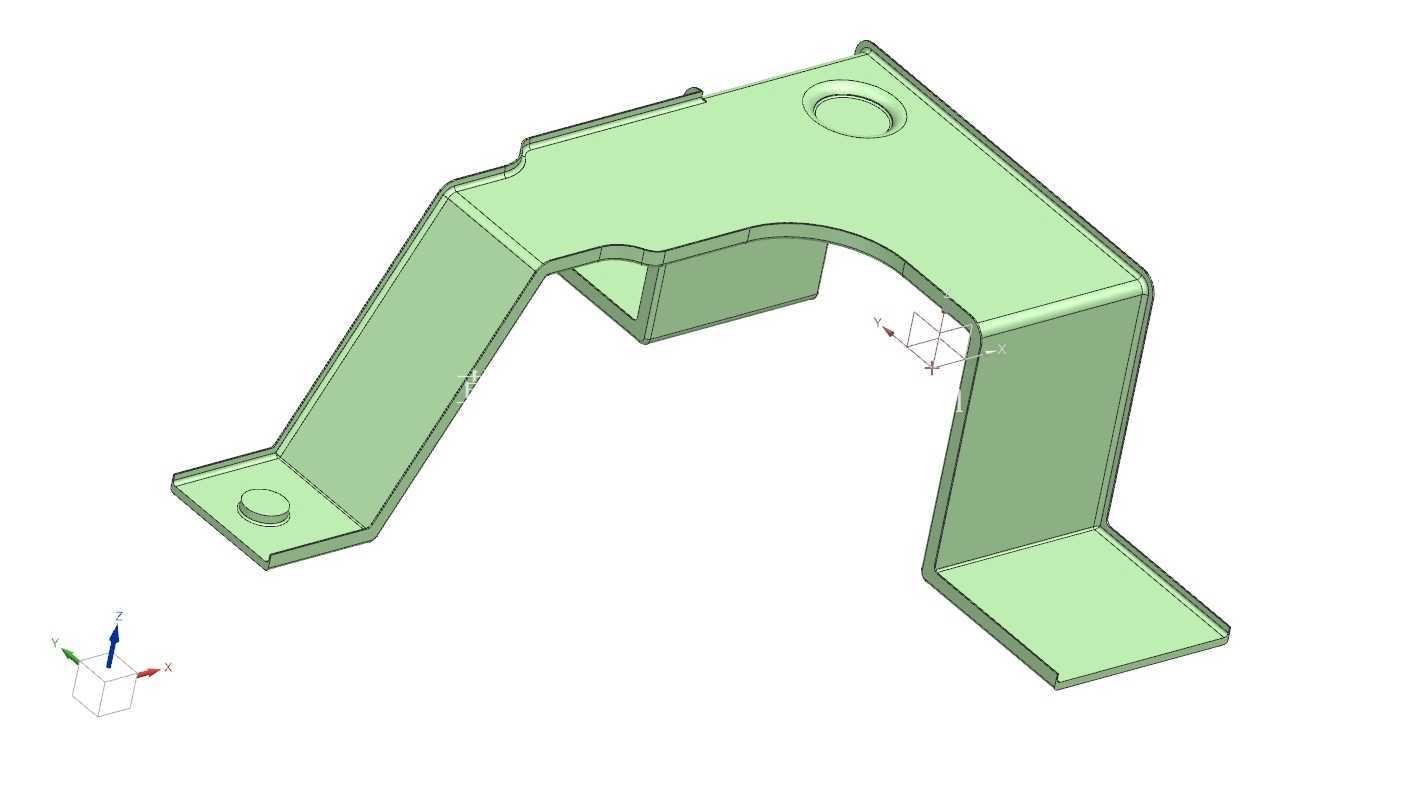

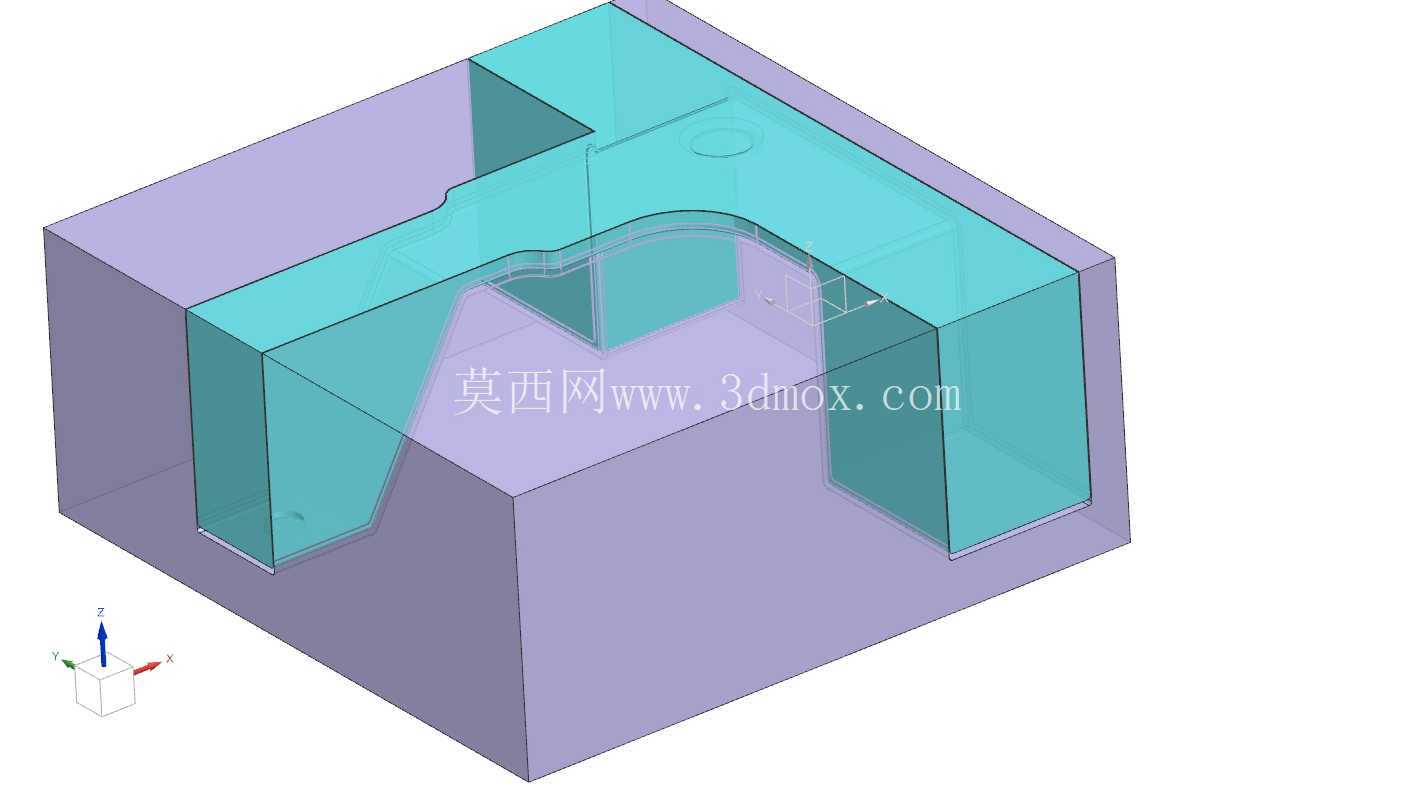

　　在中小功率电源变压器的整机装配环节，这类折弯成型的钣金支架是核心的结构承载部件，主要承担变压器本体与设备安装基面之间的连接固定作用，替代传统的塑料支架与铸造成型支座，适配小批量多批次的电源产品快速迭代需求，尤其在工业控制电源、通讯基站辅助电源、小型工频变压器的安装场景中应用广泛。从结构功能来看，该支架采用一体化折弯工艺成型，整体为跨接式拱形结构，两侧向下延伸出带安装孔的固定支脚，顶部平面预留的圆形定位孔用于和变压器铁芯的安装柱配合，实现变压器本体的径向定位，避免设备运输或运行过程中出现横向窜动。

　　两侧支脚末端的平面与安装基面完全贴合，支脚上的沉孔结构可让固定螺丝的头部完全埋入钣金平面内，不会出现凸起干涉相邻元器件的问题，这一细节设计在高密度排布的电源腔体内尤为重要，能有效压缩整机的装配空间余量。设计过程中首先要匹配变压器的外形安装边界，拱形内腔的净空尺寸需要完全容纳变压器的底部凸起结构，避免装配时出现硬顶干涉，两侧支脚的折弯角度需要严格控制在90度公差范围内，折弯处的内R角根据板材厚度选取对应值，一般为板材厚度的1到1.5倍，防止折弯过程中出现板材开裂或者回弹超差的问题。顶部平面的定位孔位置度公差需要控制在0.1mm以内，保证和变压器铁芯安装柱的同轴度，避免装配时出现别劲导致变压器硅钢片受力产生额外噪音。

　　板材选型一般采用1.2mm到1.5mm厚度的冷轧镀锌钢板，表面无需额外喷涂处理即可满足常规室内电源设备的防腐蚀要求，若应用在户外潮湿场景则可更换为304不锈钢板材，对应调整折弯间隙与冲压参数即可。安装边界方面，两侧支脚的安装孔中心距需要匹配设备内部安装凸台的孔位尺寸，支架整体的高度需要保证变压器底部与设备基面之间预留3到5mm的散热间隙，避免变压器运行时的热量直接传导到设备壳体上，同时也能防止壳体表面的凝露直接接触变压器绕组引发绝缘问题。支架的拱形结构本身具备一定的弹性形变空间，当变压器运行产生轻微振动时，钣金结构可以吸收部分振动能量，降低振动传递到设备壳体产生的共振噪音，相比刚性的铸造成型支架，减振效果提升明显。

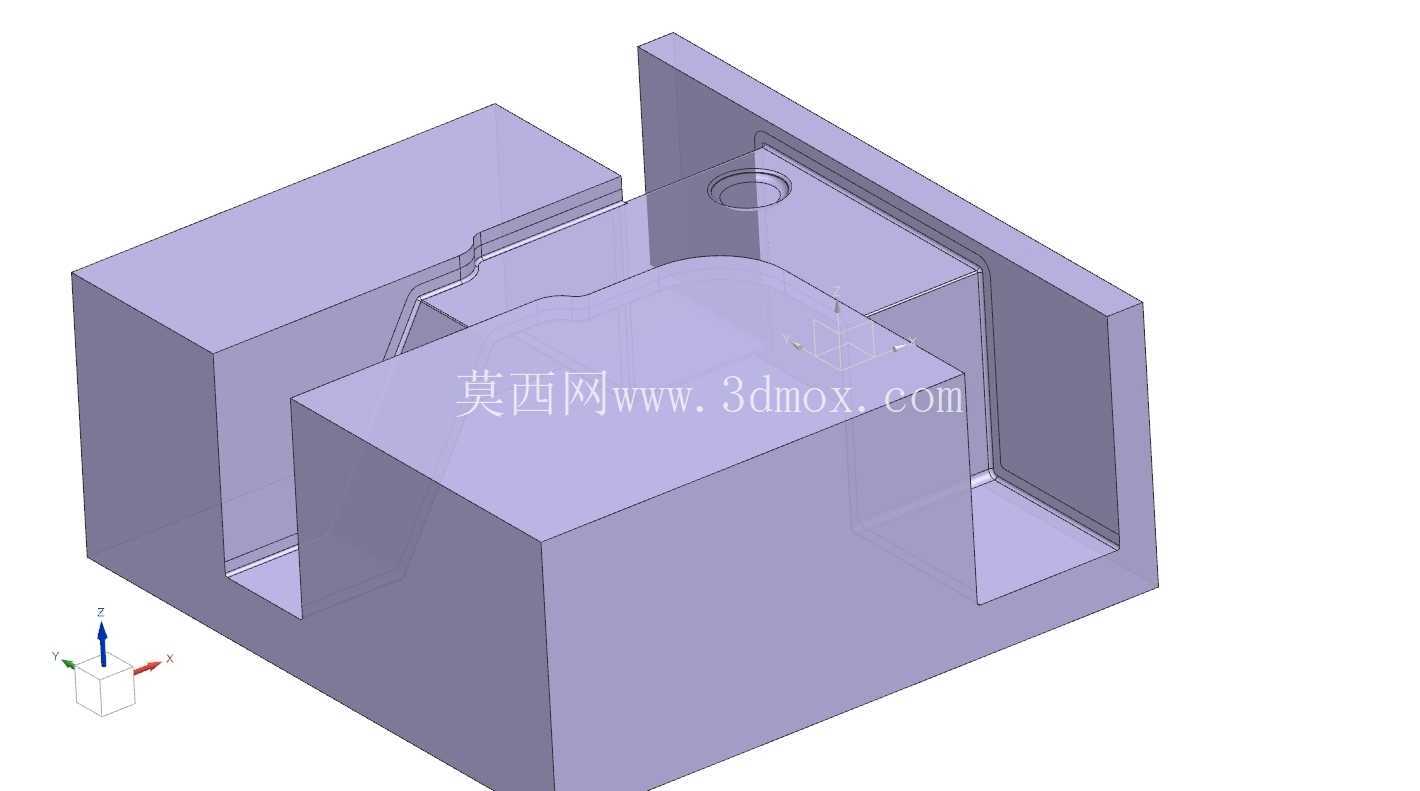

　　冲压成型过程中，需要先完成落料工序冲裁出展开外形，同步冲制顶部定位孔与支脚安装孔，再通过折弯工序依次完成两侧支脚的成型，折弯顺序需要遵循先内后外的原则，避免折弯过程中已成型结构与折弯模具发生干涉。成型后的支架需要去除冲孔与折弯处的毛刺飞边，防止装配过程中划伤操作人员或者刺破变压器的绝缘胶带，所有锐边都需要做倒钝处理。在实际选型应用时，需要根据所固定变压器的重量调整板材厚度，若变压器重量超过1kg，可将板材厚度提升至2mm，同时在折弯处增加加强压筋，提升支架整体的结构刚性，避免长期承重后出现支脚外张变形的问题。顶部的定位孔尺寸需要和变压器铁芯的安装柱做间隙配合，单边间隙控制在0.05mm到0.1mm之间，既保证装配时的顺利导入，又不会出现过大的装配间隙导致变压器固定后晃动。两侧支脚的安装孔采用长圆孔设计的话，还可以补偿安装基面的孔位加工误差，降低整机装配的对位难度，不过该版本采用圆孔设计，适配孔位加工精度较高的设备场景，固定后的位置精度更优。
