简易钣金成型配套模具结构设计

　　在中小批量钣金件加工场景里，这类简易成型模具的应用占比并不低，尤其是针对结构不复杂、折弯带局部成型特征的盒类钣金件，相比开发全工序连续模，这类简易模的开发周期能缩短六成以上，加工成本也仅为连续模的五分之一，很适合打样阶段或者小批量订单的生产需求。这套结构对应的钣金件是带围边的盒型壳体，日常多用于小型电气元件的外罩、电源模块的防护外壳，能在设备内部起到绝缘防护、结构支撑、屏蔽外界干扰的作用，对应的加工设备一般是普通开式可倾压力机，不需要额外搭配高精度的送料机构，车间普通冲压操作工经过简单培训就能完成上下料操作。

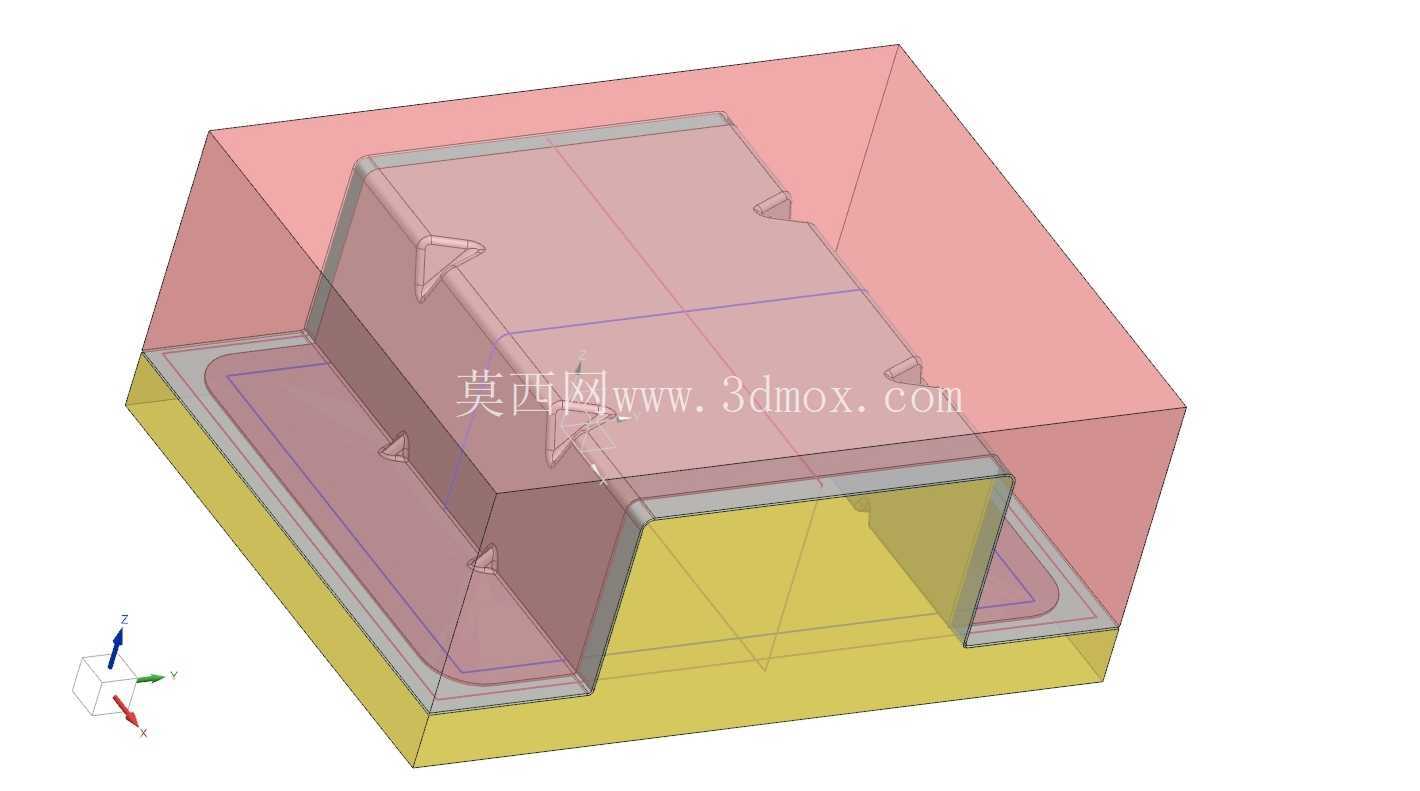

　　从结构设计逻辑来看，这套模具采用的是倒装式结构，凸模固定在下模座，凹模采用整体式型腔设计，对应钣金件的外围折弯边做了1.5度的脱模斜度，避免开模时工件卡在型腔内；上下模的合模导向靠模座四角的导柱导套完成，间隙控制在单边0.03mm，既能保证合模时的对位精度，又不会因为导柱配合过紧导致开模阻力过大。设计时首先要确认的是钣金毛坯的展开尺寸，要根据板材厚度预留足够的折弯余量，针对0.8到1.5mm厚度的冷轧钢板，折弯内R取0.2倍板厚，折弯扣除值按常规冷板加工参数选取，保证成型后围边的高度尺寸公差控制在±0.1mm以内，满足后续和其他配件的装配要求。

　　模具的闭合高度要匹配常用16吨到25吨开式压力机的安装参数，模座外形尺寸控制在300mm*250mm以内，上模柄采用标准直径50mm的规格，能直接装夹在压力机滑块的模柄孔内，不需要额外做转接法兰，安装时只需要调整滑块行程到合适的开模高度，保证开模后上下模之间的预留空间足够取出成型好的工件即可。成型时的卸料靠上模内置的弹性卸料板完成，卸料弹簧选用矩形截面的强力弹簧，预压量设置为弹簧总压缩量的15%，保证成型过程中卸料板先压紧毛坯板材，再由凸模完成折弯成型动作，避免板材在成型过程中出现窜动导致的折弯边错位、局部起皱问题。

　　下模对应凸模的边缘做了R0.5mm的圆角过渡，避免折弯时板材表面被硬棱刮伤，影响成型后工件的外观质量；针对工件上的局部小凸包特征，模具上集成了小型的局部成型镶块，镶块采用可拆卸式设计，后续如果工件的凸包尺寸有调整，只需要更换对应的镶块就能完成模具改型，不需要重新加工整套模仁，能大幅降低后续的改模成本。实际生产时，毛坯板材靠下模上的三个定位销完成定位，定位销的高度高出下模型腔表面5mm，操作人员放料时只需要把毛坯的两个侧边靠紧定位销就能保证放料位置准确，不需要额外做对位调整，单工位的生产节拍能达到每分钟15到20件，完全能满足小批量订单的交付效率要求。模具的材料选择上，成型工作面采用Cr12MoV模具钢，淬火硬度达到HRC58-62，保证足够的耐磨性，模座部分采用45号钢调质处理，兼顾结构强度和加工成本，导柱导套选用标准件，减少非标加工的工作量。这套结构没有设计复杂的顶出、抽芯机构，整体结构简单，后期维护也很方便，生产过程中如果出现模仁磨损，只需要拆下对应的成型面做打磨抛光或者补焊修复就能继续使用，很适合小型机加工车间、钣金加工厂的日常生产需求，对应的钣金件成型后不需要做额外的校形工序，折弯角度的一致性好，能减少后续整形的人工成本。
