立式圆管工件固定夹持工装结构

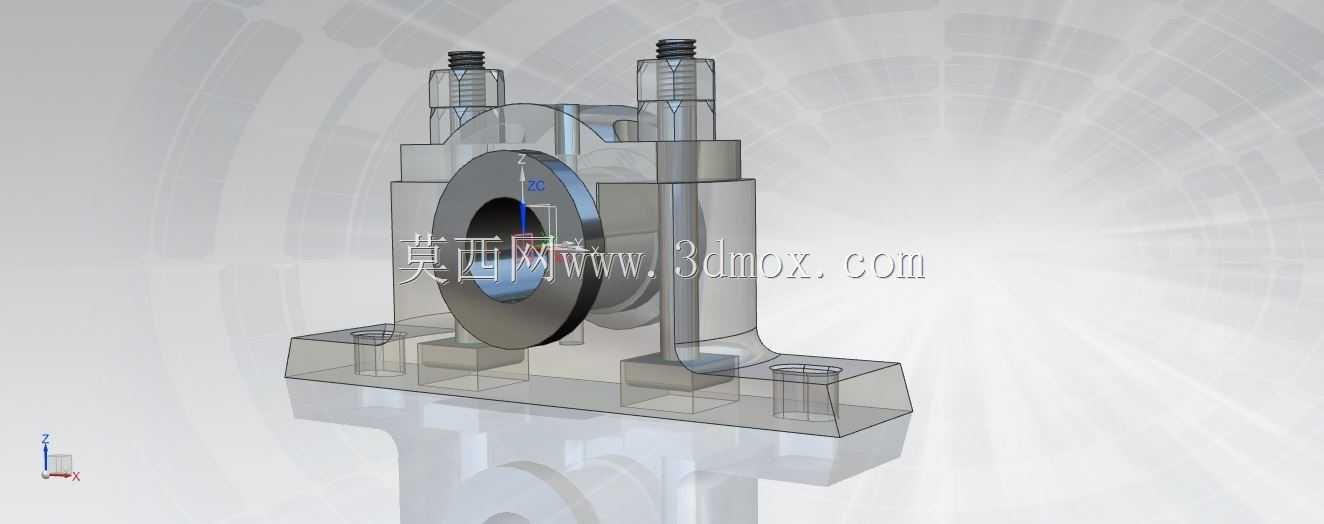

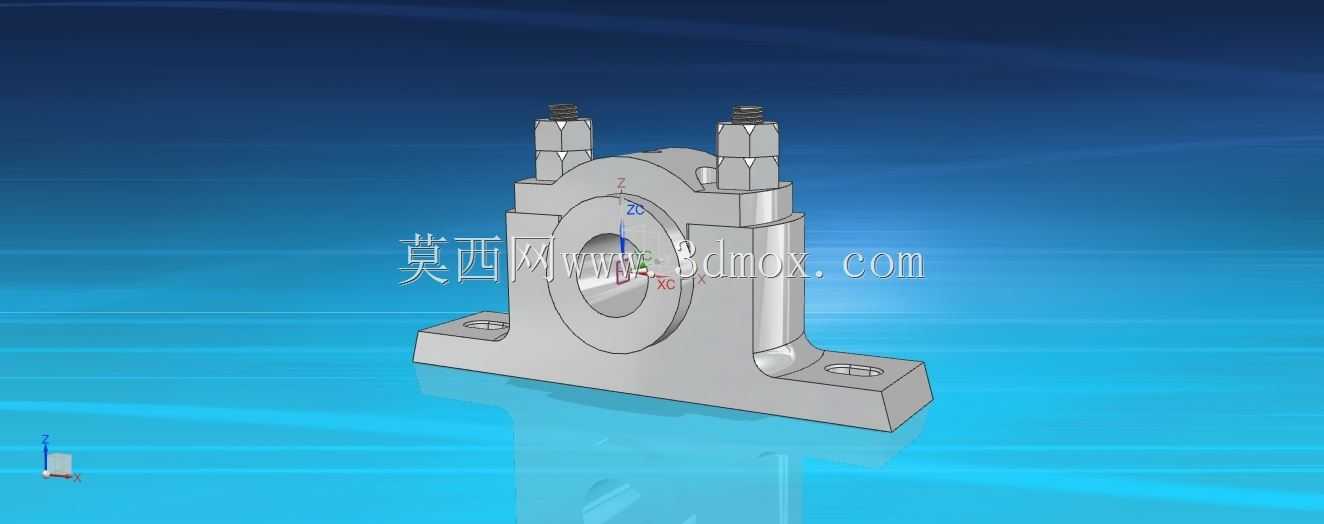

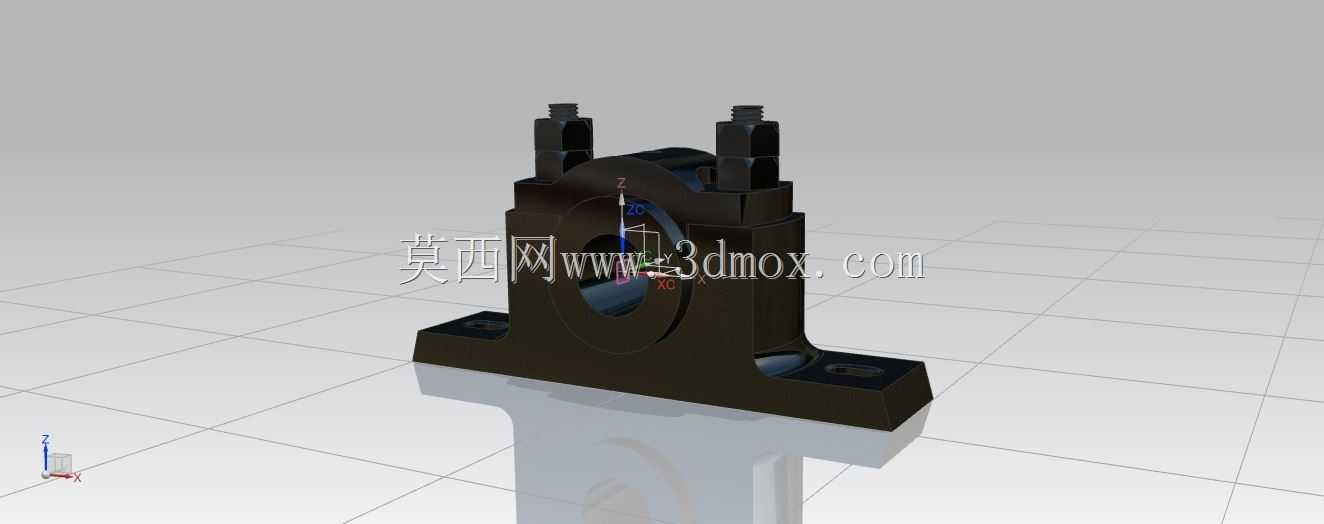

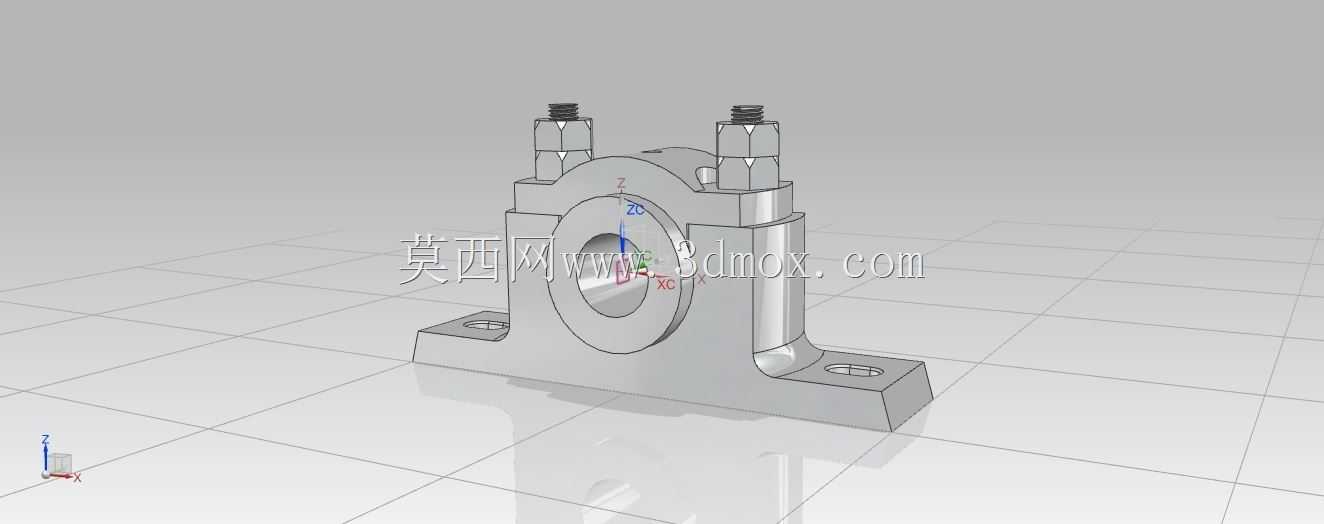

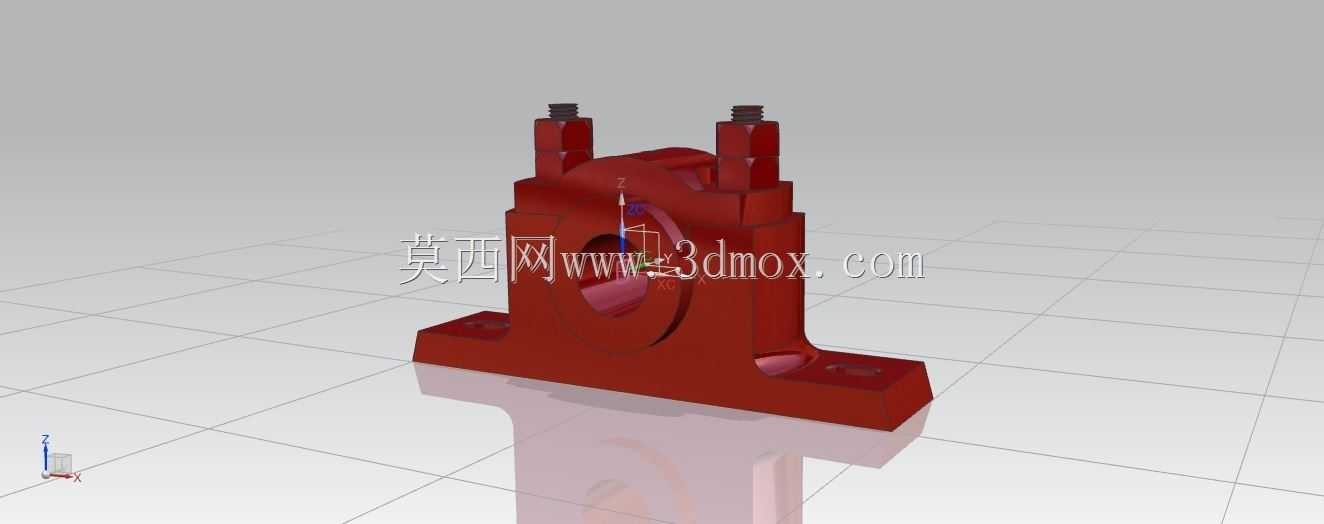

这款立式夹持工装主要面向卫浴管件类圆形工件的加工场景设计，在卫浴五金生产的车削、钻孔、打磨、表面抛光等工序中，能够为圆形管状工件提供稳定的装夹定位，避免加工过程中工件出现偏移、晃动，保障加工精度与成品一致性。工装整体采用立式带底座安装结构，底部为一体式方形安装基座，基座上预留对称分布的螺栓安装孔，可直接通过标准紧固件固定在机床工作台、流水线工装板等作业平台上，安装边界规整，不需要额外定制转接板即可适配多数常规加工工位的安装尺寸，基座上方的承托结构做了加厚处理，能够承受加工过程中产生的径向切削力与振动，减少工装自身的形变量。工装的核心夹持部分采用对开式抱合结构，中间的圆形夹持腔可适配对应外径的圆形管件，两侧设置对称的锁紧调节结构，通过顶部的锁紧件可以调整夹持腔的开合程度，既能够保证对工件的夹持力度，避免工件在加工时出现轴向窜动或周向转动，也可以在一定范围内适配相近外径的工件，提升工装的通用适配性，减少同类型不同规格工件加工所需的工装更换频次。在设计过程中，重点考量了工装的操作便捷性与结构刚性，整体结构没有冗余的复杂部件，操作人员装卸工件时只需要调整两侧锁紧件即可完成工件的装夹与拆卸，能够有效缩短单工件的装夹辅助时间，提升工序加工效率；夹持腔的内壁做了适配圆弧面处理，与圆形工件的外壁贴合度更高，夹持受力均匀，不会出现局部应力集中夹伤工件表面的情况，尤其适配卫浴类对表面光洁度要求较高的管件加工需求。工装的上部锁紧结构采用凸起式立式布置，操作空间充足，操作人员使用常规扳手即可完成锁紧调节，不需要特殊的定制工装辅助操作；整体结构的受力路径经过优化，加工时产生的作用力会通过夹持主体直接传递到底部安装基座，再分散到整个作业平台上，长期使用也不会出现结构变形、锁紧失效等问题，能够满足批量生产场景下的高频次使用需求。同时工装的整体外形紧凑，不会占用过多的工作台空间，在排布多工位加工流水线时，可以根据工序需求灵活布置多个同类型工装，适配自动化上下料设备的作业行程，兼顾手动加工与半自动化加工场景的使用需求。
