导柱式切割冲头冲压工装结构

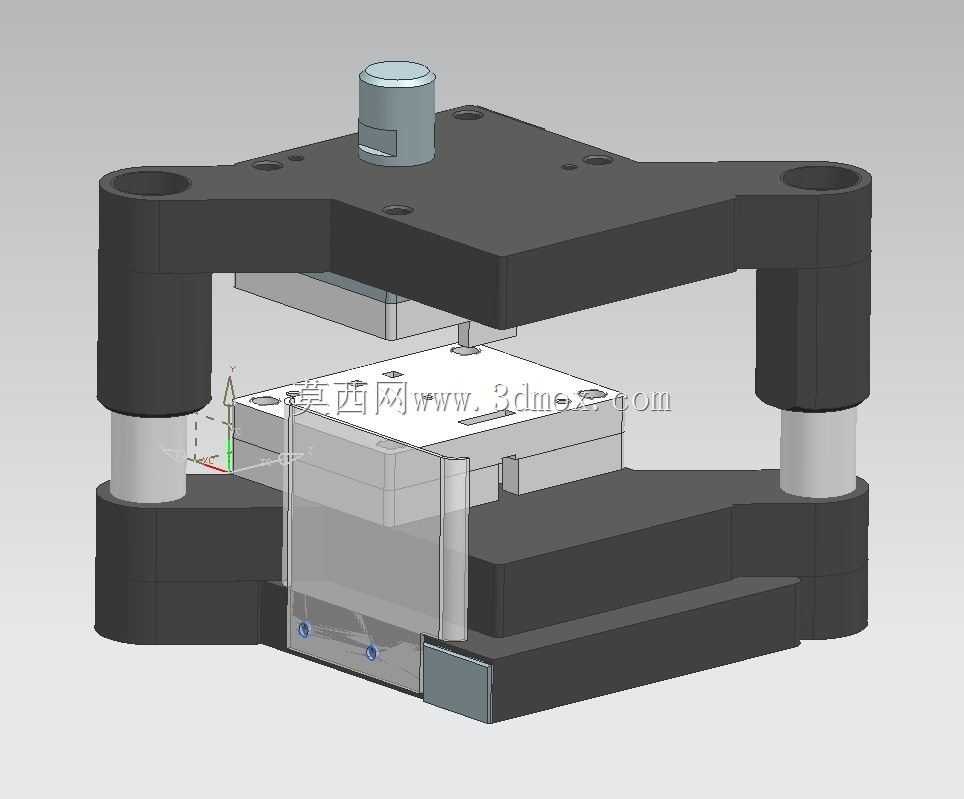

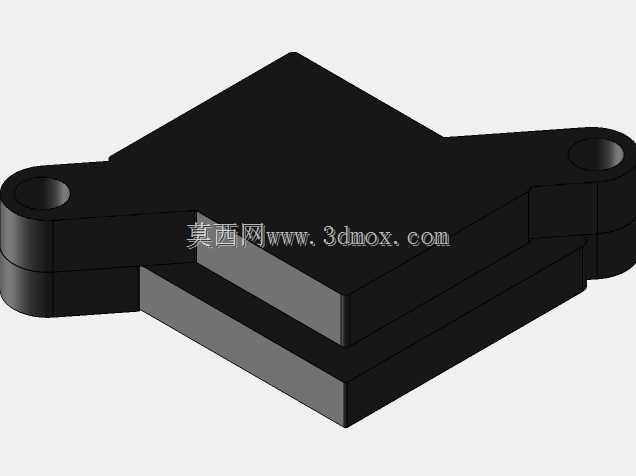

这套冲裁工装主要面向薄金属板材的精密落料、切口加工场景，常见于五金冲压车间的小吨位冲床配套工位，也可适配自动化冲压线的单工序模位，针对电子五金接片、小型结构钢片的批量冲切作业设计，能稳定完成带料的连续送进冲制，也支持单片坯料的定位切割。整套结构采用后侧导柱模架作为承载基础，上下模座通过两侧的滑动导柱导套实现合模导向，导柱与模座采用过盈压装配合，导套内部预留润滑脂存储槽，长期往复冲压时能保持导向精度不偏移，避免冲头与下模刀口发生啃切损伤。上模部分的冲头固定座采用台阶式锁紧结构，切割冲头通过压板与紧固螺钉锁固在模座安装槽内，冲头刃口段做了斜度退料处理，冲切完成后上模回程时，弹压卸料板能将卡在冲头上的料片及时推落，防止带料随上模上行引发送料故障。下模部分设置了可调式定位挡块，可根据坯料的尺寸调整定位边界，适配一定范围内不同规格料片的冲切需求，下模型腔下方预留落料空间，冲切完成的成品件可直接通过落料孔滑入集料盒，无需人工手动取件。设计过程中优先考虑了模架的刚性平衡，上下模座采用加厚铸铁材质，冲压时的受力变形量控制在微米级，保证冲切断面的平整度，导柱的安装位置避开了操作人员的上下料操作区间，手动送料时不会与导向部件发生干涉。安装边界上，上模柄采用标准圆柱直柄结构，可直接适配常规冲床的滑块模柄孔，下模座的安装槽孔间距符合通用小吨位冲床的工作台T型槽尺寸，无需额外加工转接板即可完成装夹，模架闭合高度、开模行程均匹配常见16吨-25吨开式冲床的参数范围，上下模合模时的刃口间隙按照所冲板材厚度的5%-8%设置，冲切0.5-2mm厚度的冷轧钢板、铝板、铜板时都能获得无毛刺的平整断面。日常维护时，导柱导套部位可定期加注润滑油，冲头刃口磨损后可快速拆卸更换，无需拆解整套模架，能大幅减少产线停机维护的时间。
