数控车床轴类零件加工工艺三维设计

本次设计的轴类车削加工工件，主要面向通用机械传动领域的短轴类零件量产加工场景，适配卧式数控车床的单工序装夹加工需求，可直接用于中小批量轴类零件的切削加工验证与工艺落地。这类轴件常作为传动连接件应用在减速机、输送设备、小型动力单元的传动结构中，承担扭矩传递、部件定位的核心功能，加工精度直接影响整套传动机构的运行平稳性与使用寿命。

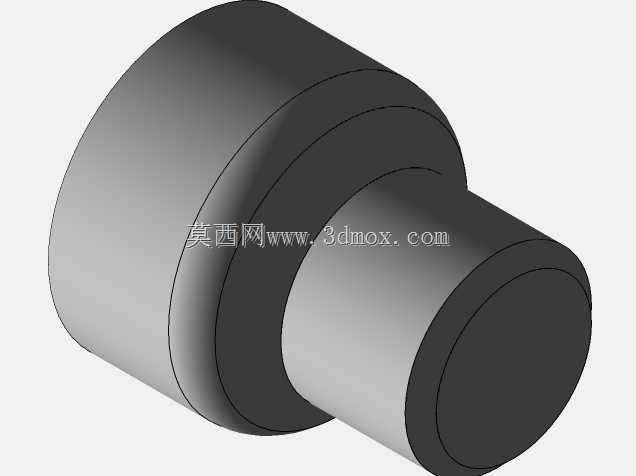

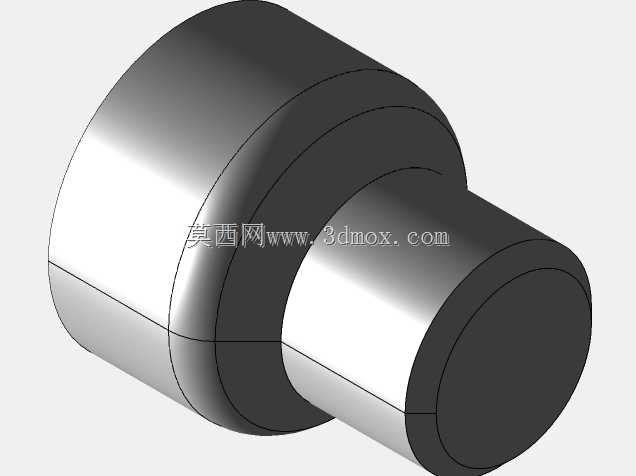

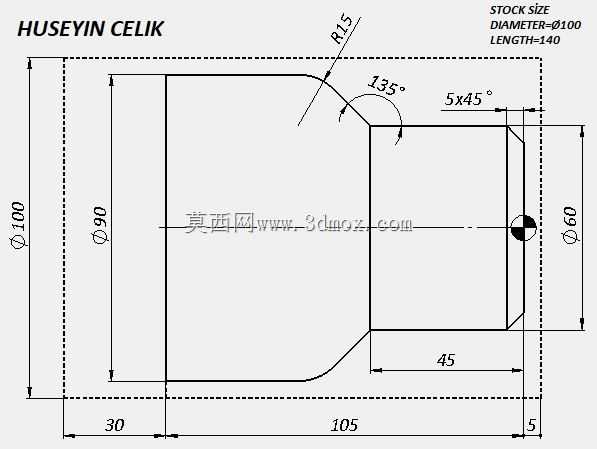

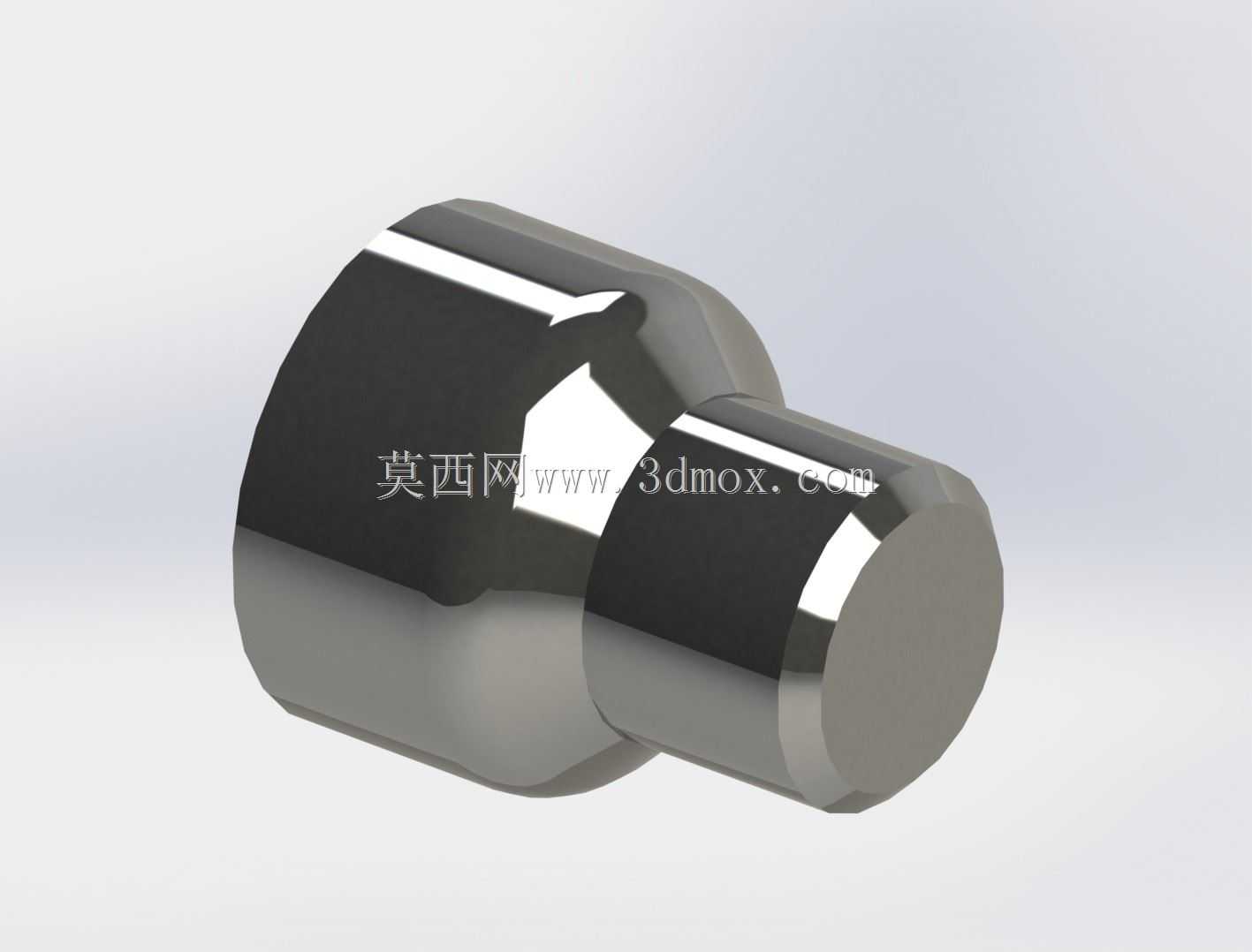

从功能特性来看，该工件设计充分考虑了车削加工的走刀合理性，整体为回转体结构，外圆主体直径90mm，工件总长度控制在140mm以内，适配直径100mm、长度140mm的棒料毛坯，无需额外拼接料件，单根棒料即可完成整件加工，能有效减少材料损耗与装夹次数。工件左端为30mm长度的等直径外圆段，可作为装夹定位的基准面，也可后续与轴承内圈配合实现转动支撑；中段为大直径圆柱主体，是工件的主要结构段，承担扭矩传递的核心作用；右端设计有长度45mm的配合段，端部设置5×45°的导入倒角，既方便装配时的导向导入，避免装配过程中刮伤配合孔壁，也能去除端部毛刺提升操作安全性。

在结构细节设计上，工件主体与右端配合段的过渡位置设置了R15的圆弧过渡，同时搭配135°的斜角衔接结构，这种设计一方面能有效降低轴件变径位置的应力集中系数，避免设备运行过程中变径处因应力突变产生断裂风险，提升工件的抗疲劳强度；另一方面圆弧与斜角的组合走刀路径，适配常规外圆车刀的切削角度，无需更换特殊成型刀具即可完成加工，能有效减少换刀辅助时间，提升加工效率。

设计过程中严格遵循数控车削的工艺边界，所有加工特征均为单主轴装夹可完成的车削特征，无需二次装夹或借助铣床、钻床等其他设备，两道车削工序即可完成全部加工：第一把刀具完成外圆粗车、端面平削，去除大部分毛坯余量；第二把刀具完成精车外圆、圆弧切削、倒角加工，保证各尺寸精度与表面粗糙度要求。安装边界方面，工件最大外圆直径90mm，总长度140mm，适配常规三爪自定心卡盘的装夹范围，装夹时夹持左端30mm的基准段即可保证加工刚性，无需额外加装尾座顶尖，简化了装夹流程，也避免了尾座干涉走刀路径的问题。整体工艺设计兼顾了加工效率、结构强度与装配实用性，能够直接对接车间实际生产需求，为同类短轴零件的数控加工工艺设计提供可参考的标准化方案。
