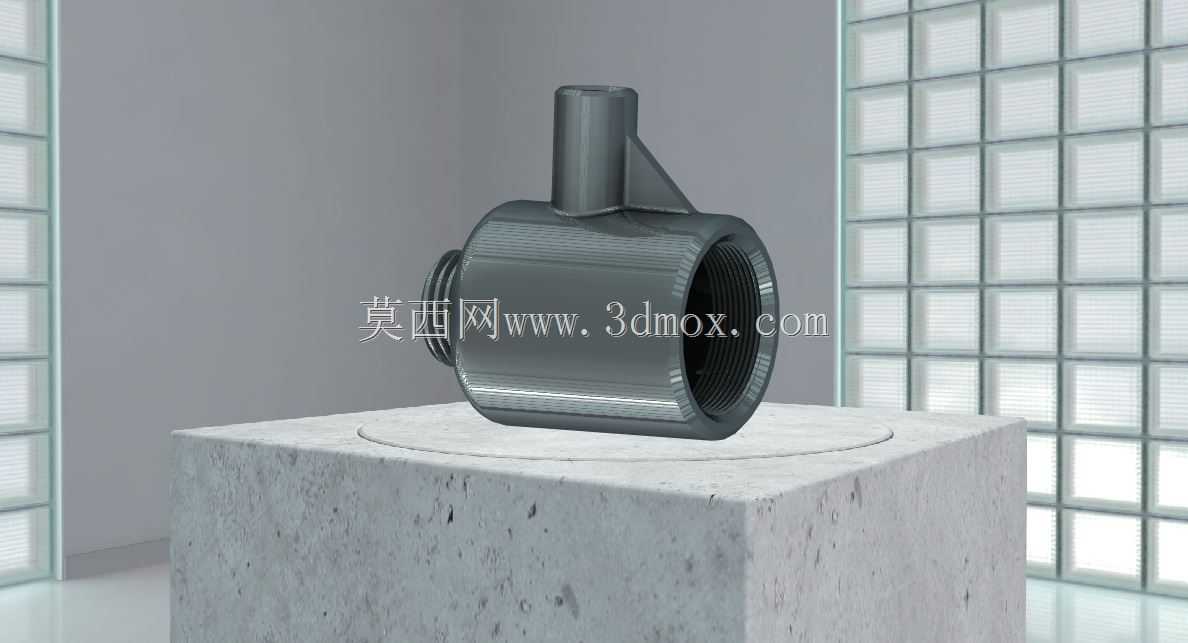

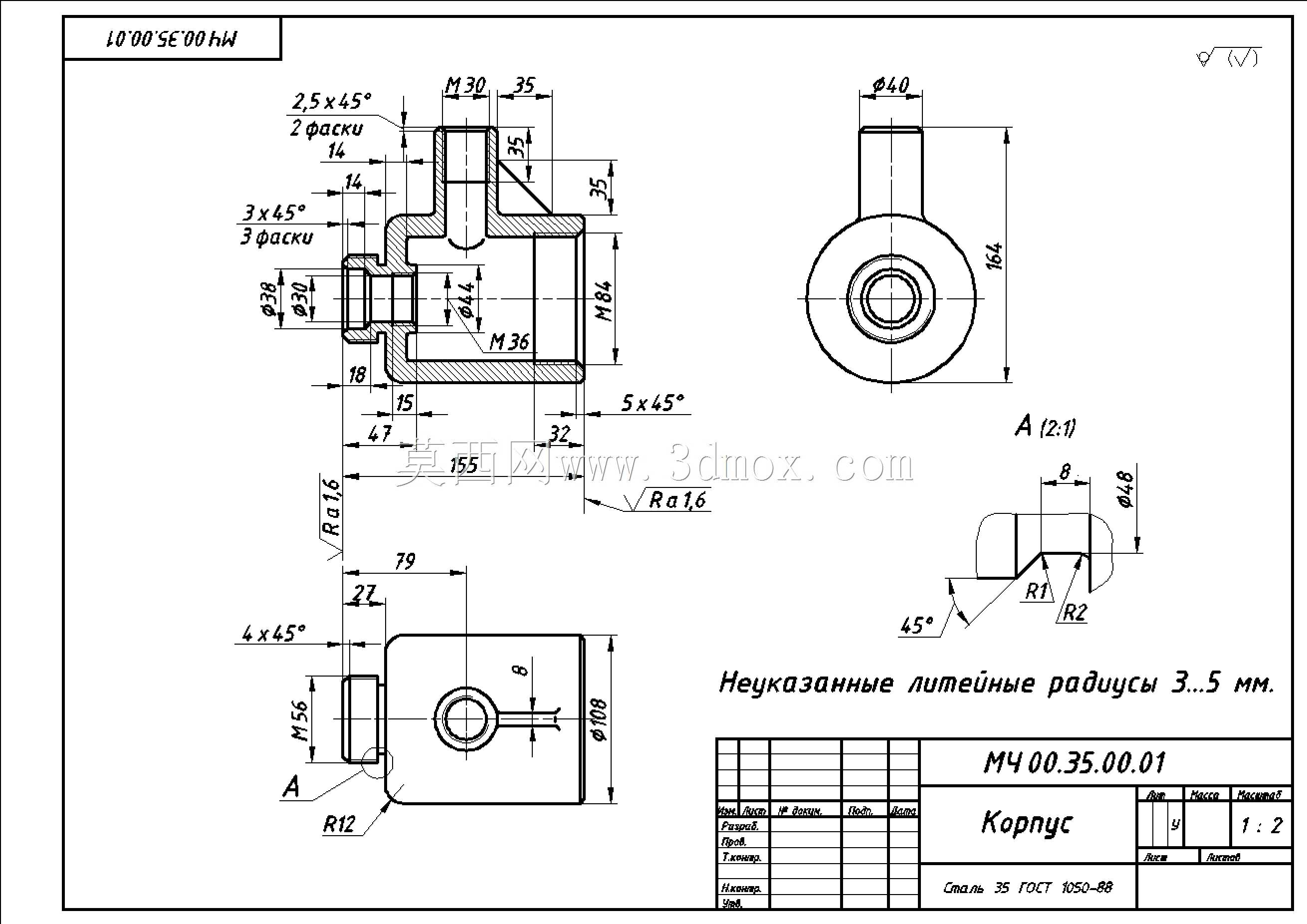

内螺纹侧接式流体管路连接阀体结构

这款侧接式内螺纹管路构件，主要应用在民用给排水、小型工业流体输送、暖通循环管路的支路分流场景中，作为主路与支路的转接载体，承担介质流向切换、支路通断衔接的核心作用。从结构设计逻辑来看，主体采用大通径直筒型腔设计，两端预留标准内螺纹接口，可直接与同规格外螺纹管路旋合装配，无需额外转接接头，能有效减少管路连接节点的泄漏风险。侧部引出的小直径接口采用一体化加强筋与主体连接，筋位从侧接口根部延伸至主体筒壁，覆盖侧接口与主体连接的应力集中区域，可承受管路安装时的侧向扭力，以及介质输送过程中产生的压力脉动载荷，避免长期使用后接口根部出现裂纹渗漏。设计阶段优先考虑了安装边界的适配性，主体外圆做了等距防滑滚花处理，安装时无需额外夹持工装，徒手即可完成初步对位旋合，后期紧固时采用普通管钳夹持滚花区域即可，不会对主体密封面造成夹伤。侧接口的轴向与主体轴向呈垂直布局，安装后侧支路管路与主路呈90度排布，可适配狭小空间内的管路走向排布，减少管路弯折带来的流阻损失。型腔内部做了平滑过渡处理，主路与侧接口的交汇位置没有直角凸台，介质流经时不会产生明显的紊流区，可降低介质输送过程中的压力损耗，同时减少杂质在交汇位置的沉积概率，适配清水、低压蒸汽、弱腐蚀性流体等多种介质的输送需求。主体壁厚经过载荷校核，在标称工作压力下可满足长期使用的强度要求，外表面没有多余的装饰性结构，所有棱角位置均做了小圆弧倒角处理，安装过程中不会划伤操作人员，也能避免应力集中导致的结构失效。实际选型时，可根据主路管径匹配对应规格的该构件，侧接口可适配压力表、小型支管、排气阀等多种外接元件，无需对主体结构进行二次加工即可完成装配，能有效缩短管路系统的安装周期，降低现场施工的改造成本。
