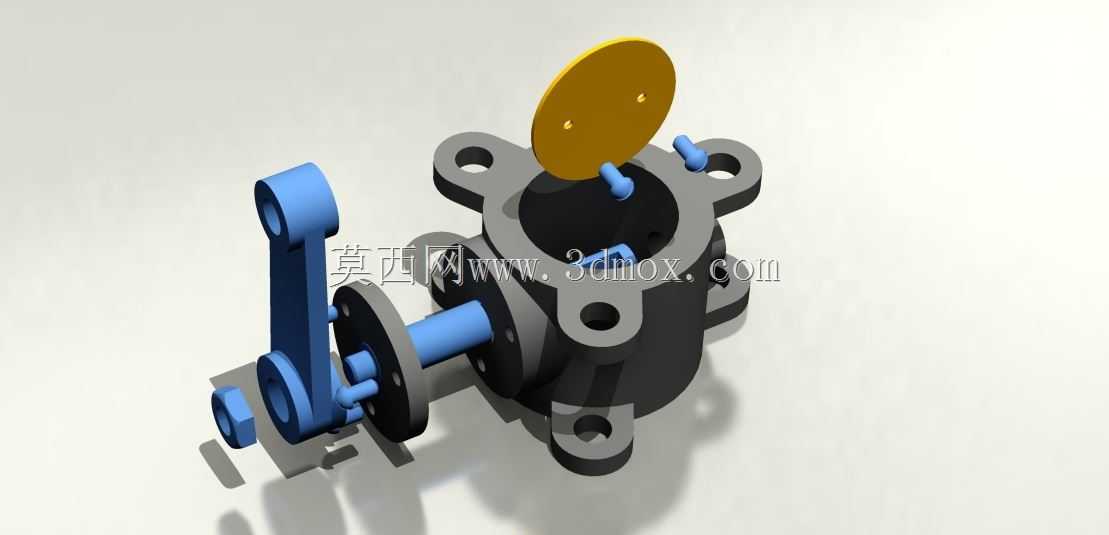

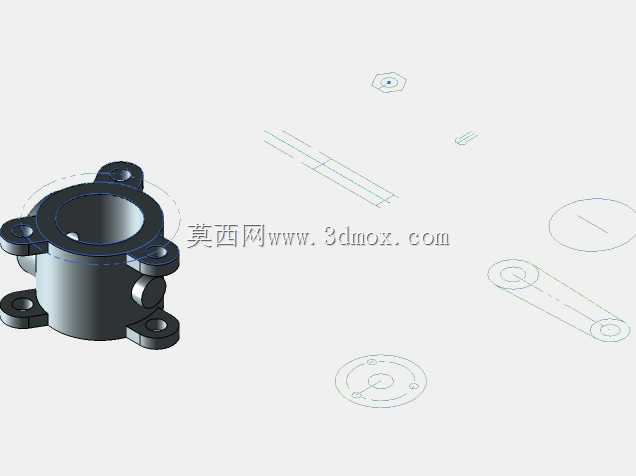

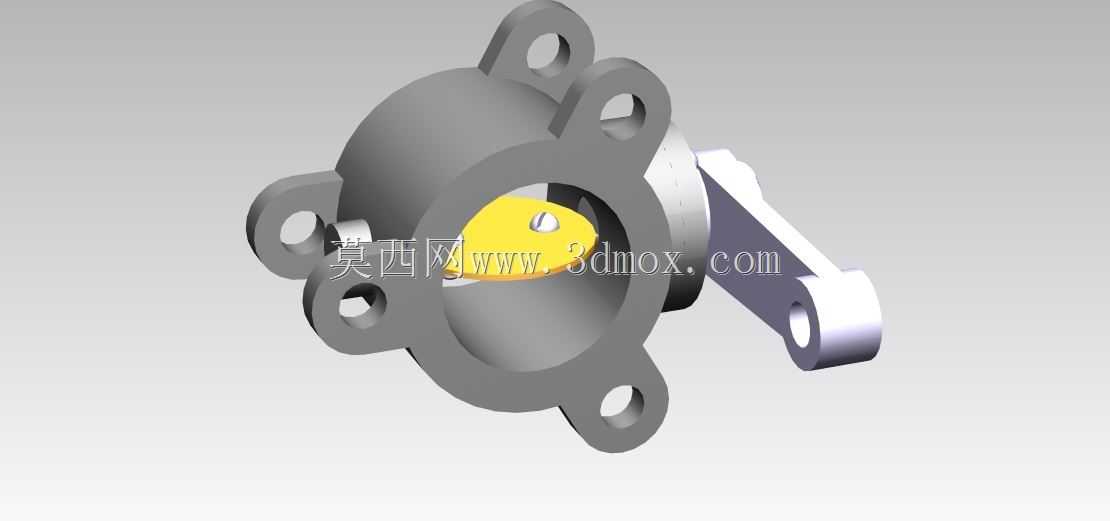

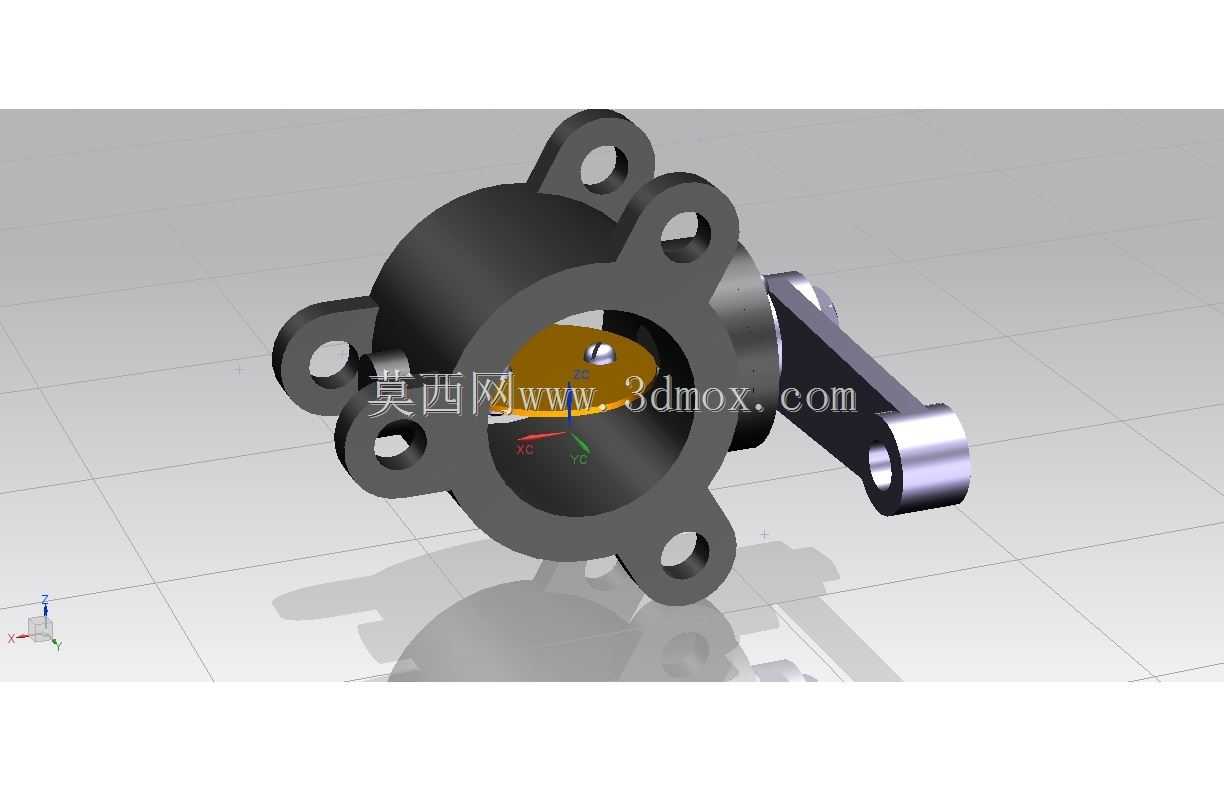

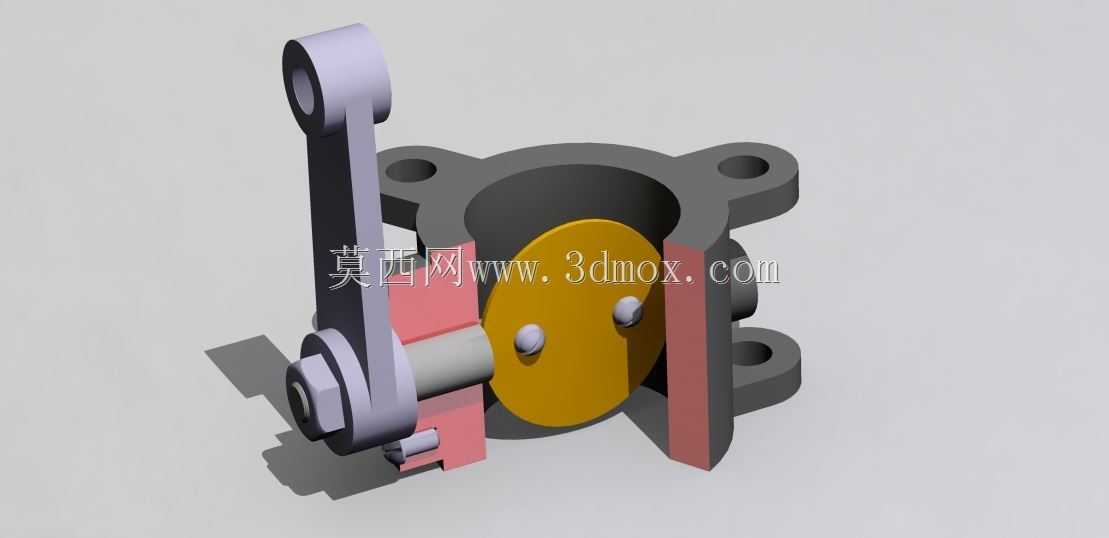

带手动操作机构的法兰式蝶阀结构

这款蝶阀结构可适配中低压工况下的流体管路通断与流量调节需求，常见于给排水管网、暖通循环系统、普通化工介质输送管线的支路或主干管节点，相比同通径的闸阀、截止阀，蝶阀的结构长度更短，安装占用的管线轴向空间更小，适合布置空间紧凑的管廊、设备间场景。从结构设计来看，阀体采用带安装耳的法兰连接形式，周向均匀布置的螺栓过孔可直接与管路法兰对接，安装时无需额外加装转接件，对中操作便捷，能有效降低现场安装的对位难度。阀板采用偏心密封结构设计，启闭过程中阀板与密封面的接触行程更短，可减少密封件的磨损量，延长整阀的无维护使用周期，阀杆与操作手柄采用刚性直连结构，手柄的转动角度直接对应阀板的开度，操作人员可通过手柄位置直观判断管路通断状态，无需额外加装开度指示装置。设计过程中优先考虑了安装边界的适配性，阀体两端法兰的密封面尺寸符合常规管路法兰的配套标准，阀体侧方的操作手柄预留了足够的转动空间，安装时无需在周边预留过大的操作检修距离，阀杆部位的密封结构采用多层填料压合设计，可在常规压力工况下避免介质沿阀杆渗漏，同时填料压盖的螺栓可在不拆出整阀的情况下进行紧固，日常维护操作简便。阀板的过流面做了圆弧过渡处理，全开状态下介质流经阀板的阻力损失更小，可降低管路输送过程中的动力损耗，阀体上的安装耳除了法兰对接功能外，也可作为整阀吊装的受力点，方便现场安装时的吊装就位操作，避免吊装过程中磕碰操作手柄或密封面。操作手柄的力臂长度经过匹配设计，在额定工作压力下，单人无需借助加力杆即可完成启闭操作，降低现场操作的劳动强度，整体结构没有冗余的复杂零件，拆解装配流程简单，一线运维人员经过简单培训即可完成易损件的更换作业。
