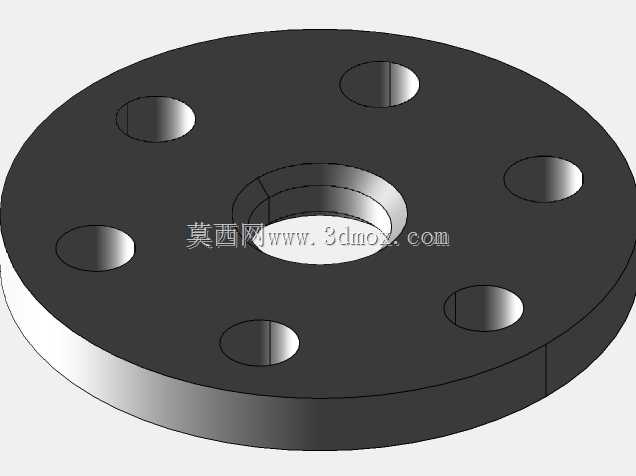

海米斯基反应器用多孔法兰端盖结构

该多孔法兰端盖结构，主要配套海米斯基类反应器的腔体端部密封与管路对接场景使用，在化工实验、小试反应装置、流体混合反应设备的端部装配环节承担核心连接作用，既可以实现反应器腔体的端面封闭，也能通过周向均匀分布的安装孔配合紧固件，完成端盖与反应器筒体、外接管路组件的刚性固定，同时中心通孔可作为流体进出、搅拌轴穿设或者检测探头安装的通道，适配多类反应工况的装配需求。从设计逻辑来看，该结构采用圆盘式等厚基体设计，整体加工工艺性优异，可直接通过圆钢下料、车削端面与内外圆、钻削安装孔的常规机加工流程完成制作，无需复杂的成型工序，适合小批量定制加工与批量标准化生产。周向的六个安装孔采用等圆心角均匀排布，能够保证紧固件锁紧时端面受力均匀，避免局部应力集中导致的密封面变形，有效提升端面密封的可靠性，降低反应介质泄漏的风险；中心阶梯孔的设计可适配不同规格的密封件、轴套或者管路接头安装，无需额外加工转接结构即可满足多类装配需求，减少现场装配的加工工作量。在安装边界层面，该法兰端盖的外径尺寸与对应反应器筒体的法兰安装位完全匹配，安装孔的孔位公差、中心距严格遵循通用法兰连接的互换性要求，可直接与同规格的标准法兰、反应器筒体端部法兰实现对接，无需额外调整孔位；端盖的厚度设计充分考虑了承压工况下的刚度需求，在常规低压反应工况下不会出现端面挠曲变形，保证密封面的平面度始终满足密封要求。实际应用中，该结构可根据接触介质的特性选择碳钢、不锈钢或者工程塑料等不同材质加工，端面可根据密封需求加工水线、密封圈槽等结构，适配垫片密封、O型圈密封等多类密封形式，既可以用于常温常压的流体混合反应装置，也可通过材质与密封结构调整适配低压、带一定温度的反应工况，在实验室小型反应装置、工业小批量生产用反应设备的端部连接场景中具备较强的通用性。建模过程中严格遵循机械加工的工艺要求，所有孔位、端面的尺寸标注均符合机械制图标准，相邻特征的过渡处做了合理的倒角处理，既可以去除加工毛刺避免装配划伤，也能引导紧固件、密封件顺利装入，减少装配过程中的卡滞问题。
