斯波尼卡弹性体联轴器结构设计

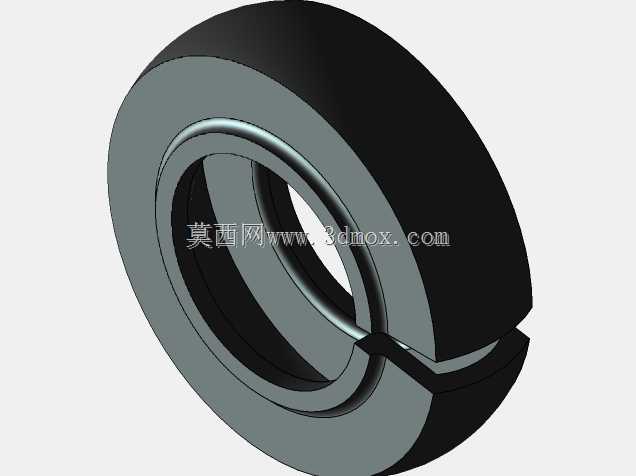

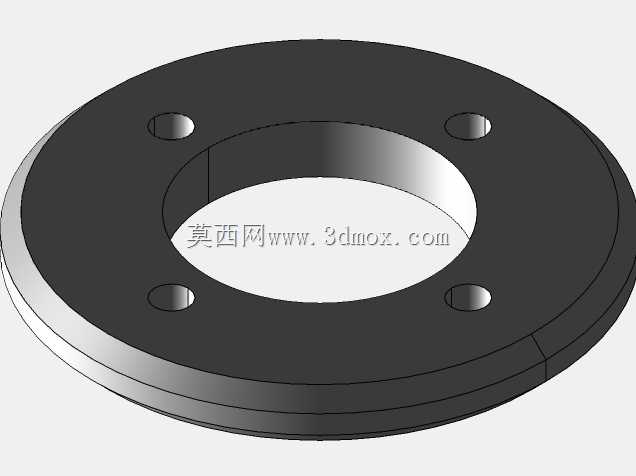

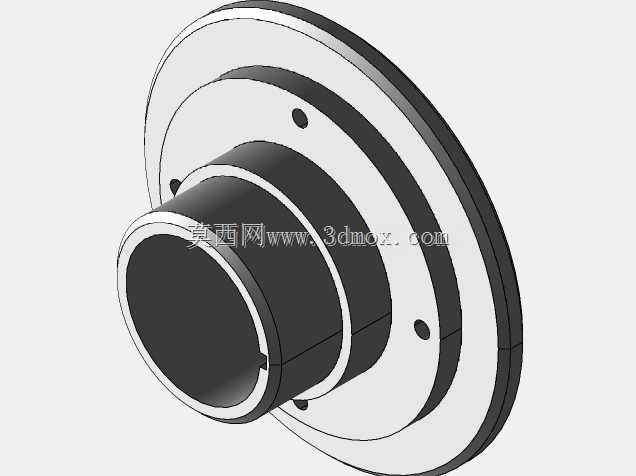

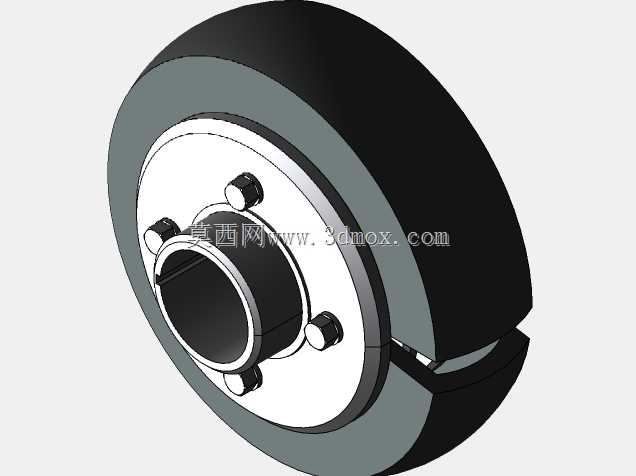

在各类工业传动系统中，轴系之间的扭矩传递与振动缓冲始终是结构设计需要重点考量的环节，斯波尼卡弹性体作为弹性联轴器的核心缓冲构件，广泛适配于中小功率传动场景，常见于轻工输送设备、小型风机、泵类驱动端与从动端的连接位置，能够有效补偿两轴安装过程中产生的径向、角向与轴向偏差，避免刚性连接带来的轴系附加载荷，延长轴承与驱动电机的使用寿命。从结构设计逻辑来看，该弹性体采用剖分式环形橡胶主体搭配金属连接毂的组合形式，橡胶部分承担缓冲吸震的核心功能，金属毂则通过内孔键槽与传动轴实现周向固定，周向均匀分布的锁紧螺栓可在不拆卸两端轴系部件的前提下完成弹性体的更换与维护，大幅降低设备运维的拆装工作量。设计过程中需要重点把控橡胶体的邵氏硬度与压缩量匹配，针对不同额定扭矩的传动场景，调整橡胶层的厚度与金属嵌件的包裹深度，避免扭矩过载时橡胶体出现撕裂失效；金属连接毂的内孔公差通常选取H7级配合精度，既保证轴与毂的同轴度要求，又不会给现场安装带来过大的装配难度，螺栓锁紧位置做了沉台设计，防止螺栓头在高速运转过程中与周边防护构件发生剐蹭。从安装边界维度考量，该弹性体的轴向尺寸紧凑，径向轮廓尺寸适配常规安装空间，剖分结构的开口间隙预留了足够的压缩变形量，安装时无需强行撑开橡胶体即可卡入两轴之间的连接位置，金属毂端面的定位台阶可保证安装时两轴的对中精度控制在允许偏差范围内，减少安装调试的时间成本。在实际工况应用中，这类弹性体能够有效吸收传动系统启动、换向瞬间的冲击载荷，阻隔电机端的电磁振动向从动端传递，对于存在频繁正反转的传动工位，其缓冲特性可大幅降低齿轮、轴承等刚性零部件的疲劳损耗，同时橡胶材质本身具备一定的阻尼特性，能够削弱传动过程中的共振幅值，提升整套设备运行的平稳性。建模过程中需要重点还原橡胶体的剖分切口结构、金属毂的键槽细节以及锁紧螺栓的装配位置，保证各部件之间的装配间隙符合实际工程要求，避免出现干涉问题，金属与橡胶结合面的嵌合结构做了圆弧过渡处理，减少应力集中点，提升构件的长期运行可靠性。
