ASME B16.5标准150级3寸滑套法兰

滑套法兰是工业管路系统中应用极为广泛的承压连接部件，这款适配ASME B16.5标准150磅级的3英寸规格滑套法兰，主要面向中低压流体输送场景的管路对接需求，常见于石油化工、市政给排水、暖通空调、食品制药等行业的工艺管线布设作业中，承担管路分段衔接、设备进出口对接、管路转向变径处的连接固定功能，可在常温至中温的工况下稳定输送水、油品、蒸汽、弱腐蚀性介质等流体介质，相比对焊法兰其安装对位更便捷，现场施工时无需精准把控管道插入深度，大幅降低现场装配的操作难度，尤其适合管线改造、现场抢修等对施工效率要求较高的作业场景。

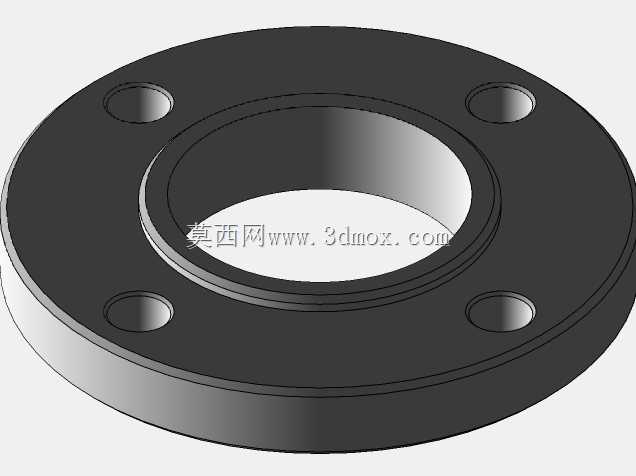

这款滑套法兰的设计严格遵循美标法兰的尺寸规范，整体采用圆盘式结构，中心开设贯通的轴孔供管道穿入，轴孔内径略大于适配管道的外径，装配时管道可直接从法兰盘的一侧滑入至指定位置，之后通过角焊缝在法兰的内外两侧分别施焊完成固定，相比平焊法兰其与管道的贴合密封性更优，同时保留了滑装结构的装配便利性。法兰盘本体沿圆周方向均匀布设螺栓通孔，安装时通过配套螺栓穿过相邻两片法兰的螺栓孔，配合法兰密封面间的垫片施加预紧力，即可实现管路的密封连接，150磅级的压力等级可适配多数常规工业管路的承压需求，无需额外做结构加强即可满足1.0MPa级别的管路承压要求。

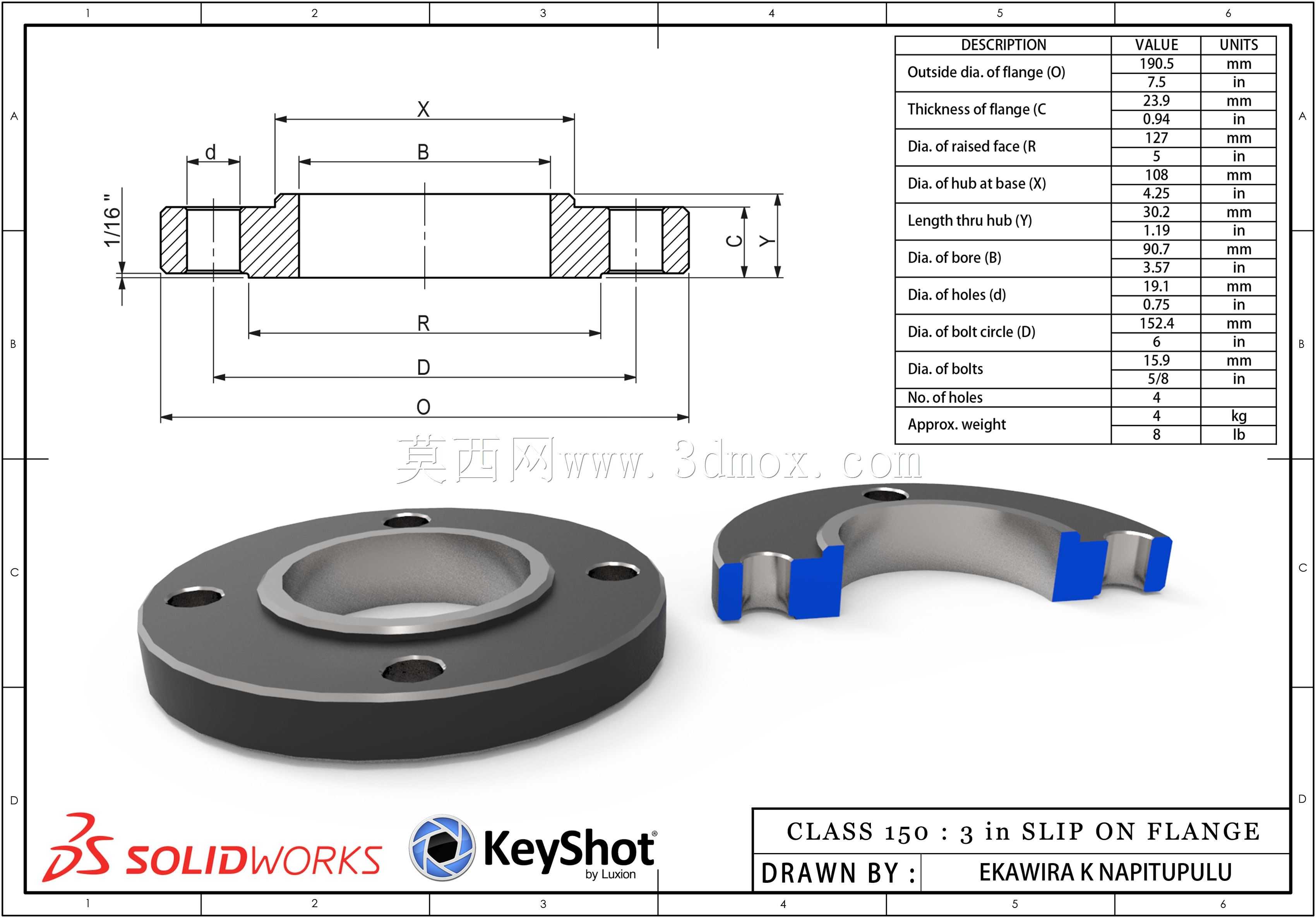

从安装边界来看，这款法兰的法兰外径、密封面直径、螺栓孔中心距、螺栓孔数量与孔径均严格匹配同压力等级同通径的法兰标准，可直接与同规格的闸阀、蝶阀、弯头、三通等管路配件实现通用互换，无需单独定制转接件。法兰盘的厚度、轮毂长度经过力学优化，既保证螺栓预紧时法兰盘不会发生翘曲变形，也避免了材料冗余带来的成本浪费，密封面采用突面结构，可适配非金属平垫片、缠绕式垫片等多种常用密封垫片，适配不同介质的密封需求。轮毂部位做了圆弧过渡处理，可有效降低管路运行时应力集中的问题，避免长期受管路振动、压力波动影响出现焊缝开裂的情况，整体结构兼顾了装配便利性、连接密封性与结构耐用性，能够满足多数常规工业管路的长期稳定运行需求。
