带锁止结构起重滑轮组三维设计

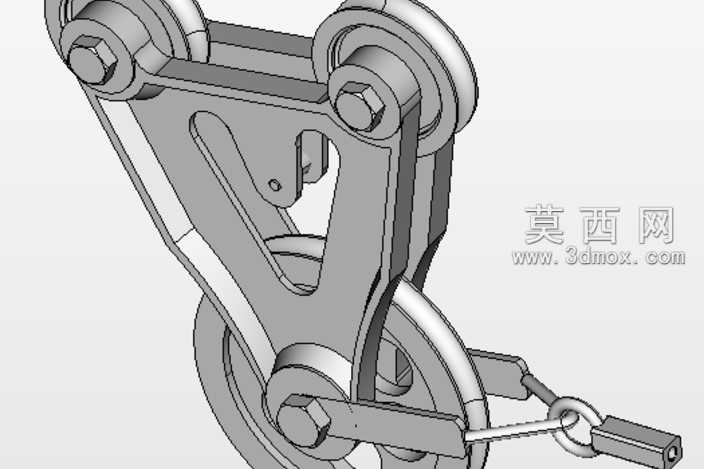

本作品为起重吊装作业场景使用的带锁止功能滑轮组三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各个单体零件的参数化建模，再按照实际装配约束关系完成整体装配，全程保证各零件间的配合公差符合机械设计规范，无干涉错位问题。模型结构层面，整体包含三组导向滚轮、一组主承重滑轮、铰接式金属支架、锁止插销、牵引挂环与配套锁具几个核心部分：上部两组对称布置的导向滚轮可卡装在轨道或承重缆绳上，实现滑轮组沿预设路径的顺畅滑移，滚轮内部预留了轴承安装位，可匹配标准滚动轴承降低运行摩擦阻力；中部的铰接支架采用镂空式钣金结构设计，在保证整体结构强度、满足承重载荷要求的前提下，尽可能削减了构件自身重量，支架各铰接位置均采用螺栓螺母紧固连接，还原了实际产品的可拆卸维护特性；下部主承重滑轮通过销轴与支架下部连接，可绕销轴自由转动，适配不同角度的牵引吊装需求；侧部设置的锁止插销可插入滑轮轮缘的定位孔中，实现滑轮的锁止固定，避免吊装作业过程中出现滑轮意外转动导致的载荷滑移问题，末端配套的挂环与锁具可直接连接吊装载荷，还原了完整的作业功能链条。材质渲染层面，模型对不同零件赋予了差异化的材质属性：金属支架、螺栓销轴类零件赋予了哑光冷轧钢材质，表面带有细微的磨砂金属质感与均匀的金属反光特性；滚轮与主滑轮的轮体部分赋予了硬质合金材质，轮槽位置做了轻微的磨损质感处理，还原实际使用中的工况特征；锁具部分赋予了镀锌金属材质，带有轻微的冷镀锌光泽质感，整体渲染效果贴近工业产品实物的视觉表现，无过度夸张的特效处理。设计思路上，该模型严格参照实际起重五金配件的设计标准进行比例还原，所有铰接位置的转动自由度均按照实际运动关系进行了约束设置，可直接用于运动仿真模拟，验证滑轮组在不同吊装角度下的运动顺畅度与锁止机构的配合可靠性，模型各零件均保留了完整的建模参数，可根据实际使用场景的载荷需求调整板材厚度、滑轮直径、滚轮间距等核心参数，快速衍生出不同承重规格的同系列产品模型，可用于起重设备的方案展示、吊装作业的工况模拟、五金产品的设计研发参考等场景。
