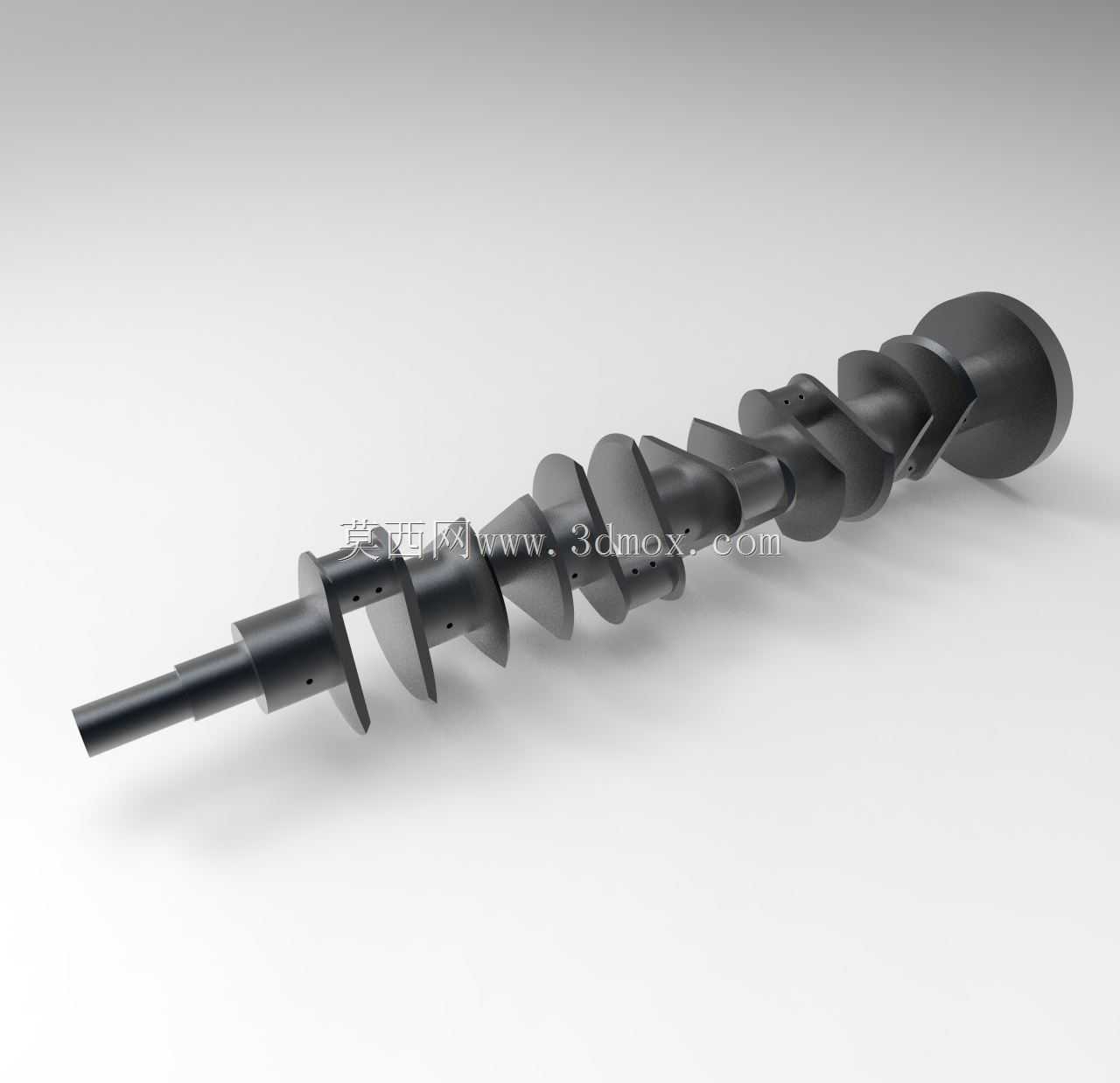

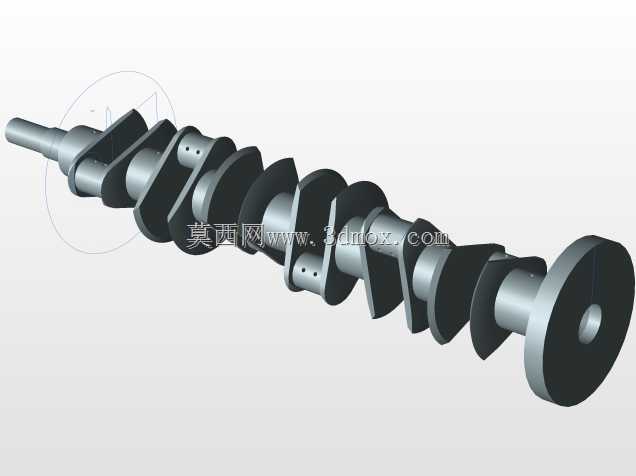

发动机用螺旋式曲轴结构设计

这款曲轴的结构设计围绕往复式动力转换核心需求展开，整体采用分段式轴段搭配螺旋排布曲柄销的布局，区别于传统直列曲轴的平面曲柄排布，螺旋式的曲柄相位设计能够让各缸做功行程的衔接更平顺，降低动力输出端的扭矩波动，适配大排量多缸动力单元的运行需求。从安装边界来看，曲轴输入端采用阶梯轴结构，不同直径的轴段分别对应正时驱动单元、前端密封组件、主轴承的安装位，轴肩位置的圆角过渡经过匹配设计，避免应力集中导致的轴段疲劳断裂，输出端的法兰结构预留了与飞轮组件连接的螺栓孔位，孔位的位置度公差严格匹配传动对接要求，保证动力输出的同轴度。在实际应用场景中，这类曲轴主要搭载于V型排布的多缸内燃机，可覆盖乘用车辆动力单元、小型工程机械动力源、固定式发电机组动力核心等场景，运行过程中曲轴将活塞连杆组传递的往复直线运动转换为旋转扭矩，通过飞轮端向外输出动力，同时驱动配气机构、冷却水泵、机油泵等附属部件运转。设计过程中，各曲柄臂的配重结构经过重心配平，抵消高速运转时活塞连杆组往复运动产生的惯性力，减少主轴承座的载荷冲击，轴颈表面的结构设计预留了润滑油道的开孔位置，压力润滑油可通过机体主油道进入轴颈间隙，形成稳定油膜降低运转摩擦阻力。螺旋排布的曲柄结构能够缩短曲轴整体轴向尺寸，在相同缸数的前提下减小动力单元的整体安装长度，适配紧凑布局的动力舱安装需求，各曲柄销的相位角经过精准计算，保证各缸点火间隔均匀，避免动力输出出现顿挫，轴段上的径向开孔用于固定连杆轴瓦的定位销，防止轴瓦在运转过程中出现跟转移位，导致润滑失效烧蚀轴颈。从结构强度角度，曲柄臂与轴颈的连接位置采用大圆弧过渡，避免截面突变带来的应力集中，能够承受做功行程中燃气爆发带来的冲击载荷，适配高转速高负荷的运行工况，整体结构的刚性经过匹配设计，避免高速运转时出现挠曲变形，保证各轴颈与轴承的配合间隙稳定，延长动力单元的整体使用寿命。
