挤出机用瓷砖成型模具结构设计

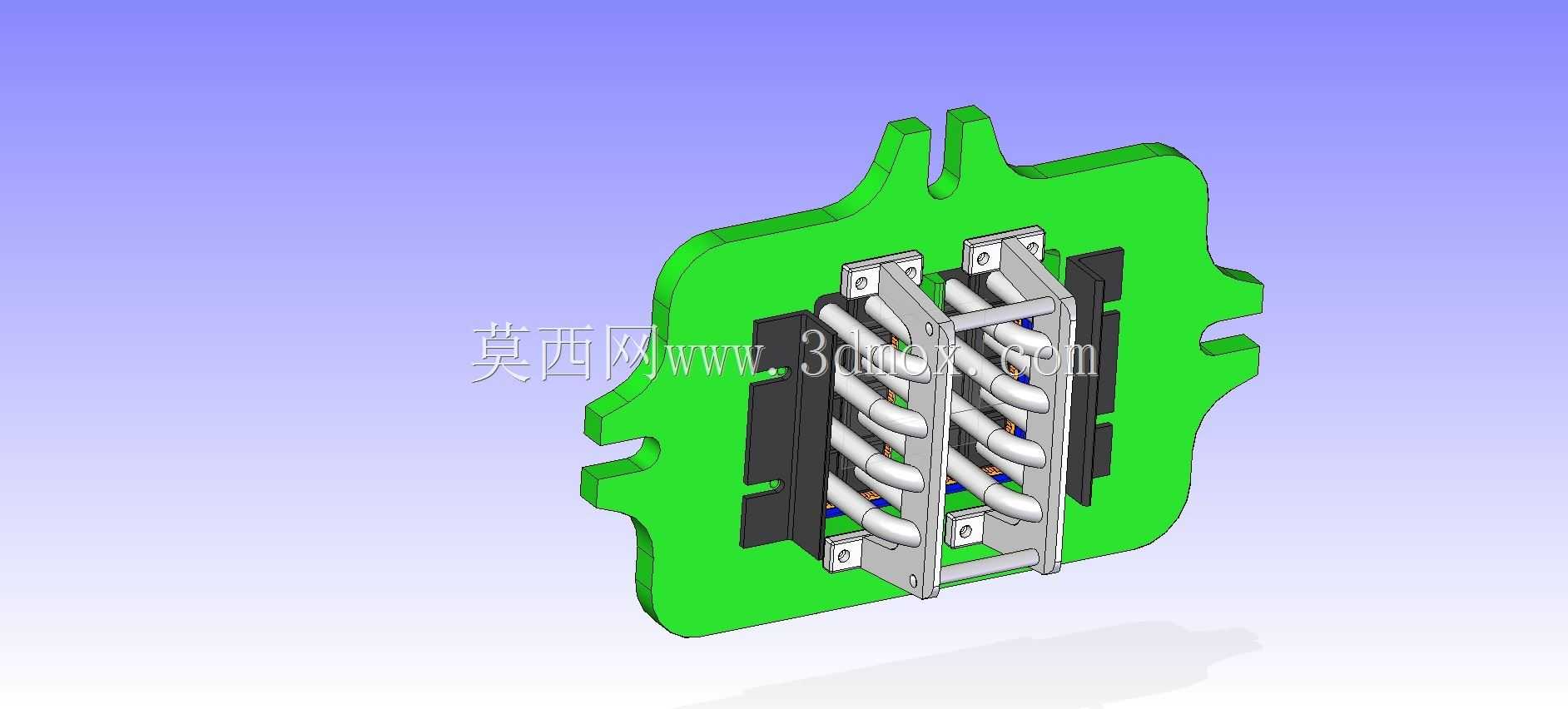

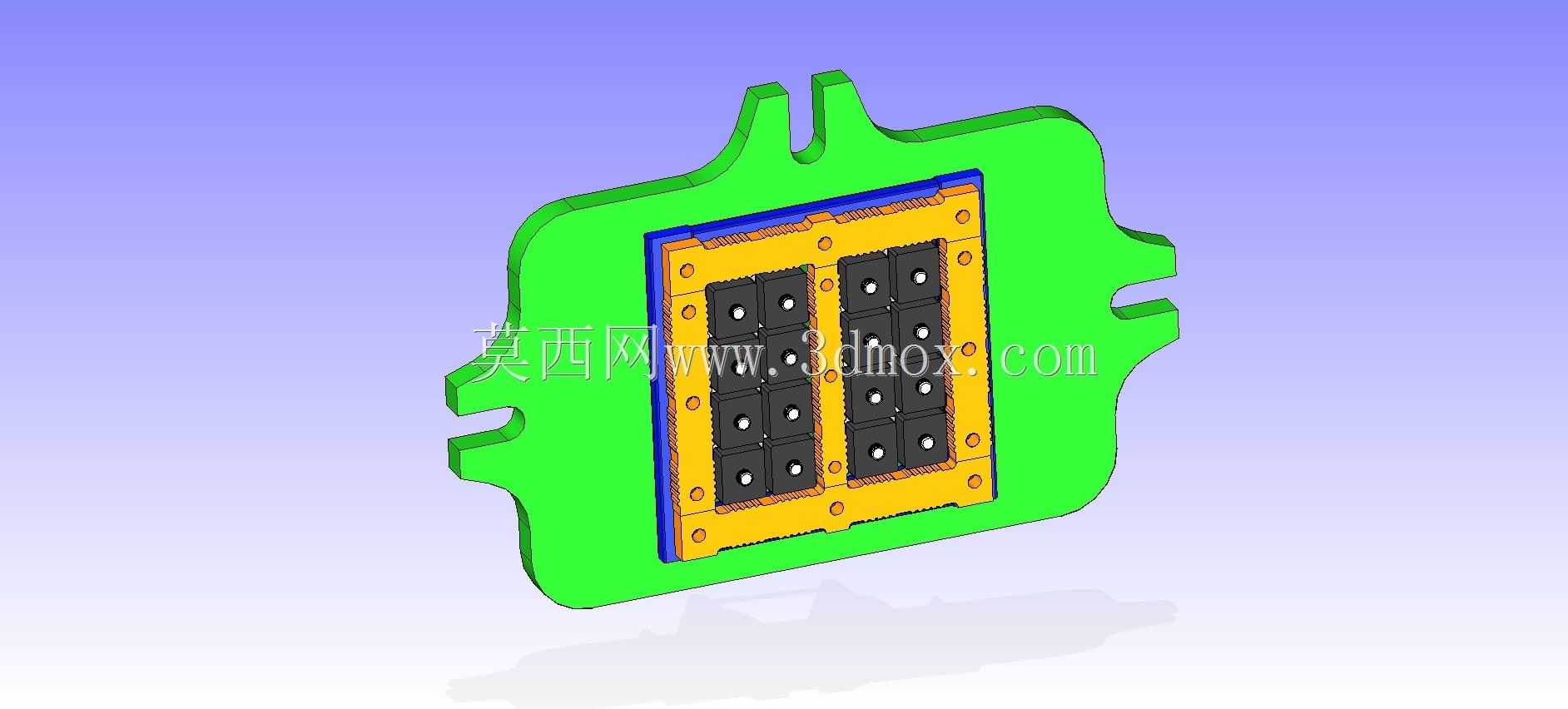

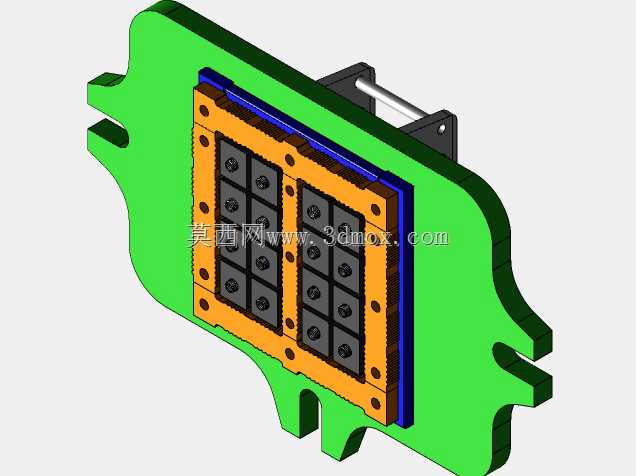

这套模具主要适配建筑陶瓷生产线上的挤出成型工序，针对蒂约洛斯系列米科斯规格瓷砖的连续挤出作业设计，直接安装在双螺杆挤出机的出料端位置，承接挤出机输送的混炼陶瓷泥料，通过模腔的流道约束与型面挤压，一次性成型出符合尺寸公差要求的瓷砖坯体，替代传统压制成型的间歇作业模式，适配大产能连续化陶瓷生产线的生产节奏。从结构设计逻辑来看，整套模具采用三层叠装的分体式结构，最外侧的绿色安装基板承担整体承载与设备对接功能，基板边缘开设的异形卡槽与定位缺口，完全匹配挤出机出料端的安装接口，安装时无需额外制作转接法兰，可直接卡入设备预设的安装位，通过周向的紧固点完成锁固，安装边界完全适配主流65型双螺杆挤出机的出料法兰尺寸，不会与挤出机的出料护罩、切坯机构产生运动干涉。中间的蓝色层为流道过渡板，内部开设渐变收敛的流道结构，将挤出机输出的柱状泥料逐步导流展开为均匀的面状料流，避免泥料在模腔内出现流速不均、应力集中的问题，保证挤出坯体各个位置的密度偏差控制在工艺允许范围内，减少后续烧结环节的变形开裂风险。最内侧的黄色模框为成型核心部件，内部阵列排布12个独立的成型模芯，每个模芯对应单块小规格瓷砖的成型型腔，模芯表面开设的微孔结构用于成型瓷砖背面的锚固纹路，同时兼顾排气功能，避免泥料填充过程中困气导致的坯体表面鼓包、缺料缺陷。模框与过渡板之间采用定位销加螺栓的组合连接方式，更换不同规格瓷砖产品时，仅需拆卸模框部分即可完成换型，无需拆解整套模具，大幅缩短产线换型的停机时间。整套模具的成型面均做了抛光硬化处理，降低泥料挤出过程的摩擦阻力，同时减少泥料粘附模腔的概率，日常生产维护时仅需定期清理模腔边缘的积料即可，无需频繁拆解抛光。在实际生产场景中，这套模具可适配含水率8%-12%的陶瓷泥料挤出作业，挤出速度可匹配产线1-3m/min的连续生产节奏，成型后的坯体经过后续的切坯、干燥、施釉、烧结工序即可得到成品瓷砖，相比传统压制成型模具，其连续作业的产能提升40%以上，同时模具的易损件仅为内侧的模芯镶块，维护成本远低于整体式压制模具。设计过程中充分考虑了热胀冷缩的影响，各层板材之间预留了合适的膨胀间隙，避免挤出过程中泥料摩擦生热导致模具变形，影响成型尺寸精度，所有连接螺栓均采用高强度内六角结构，保证反复拆装后的连接可靠性，不会因长期受挤出压力冲击出现松动移位的问题。
