可旋转式重型台虎钳三维结构设计

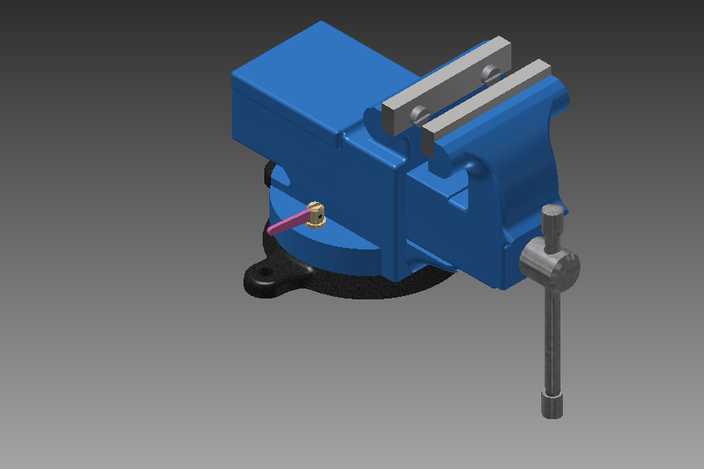

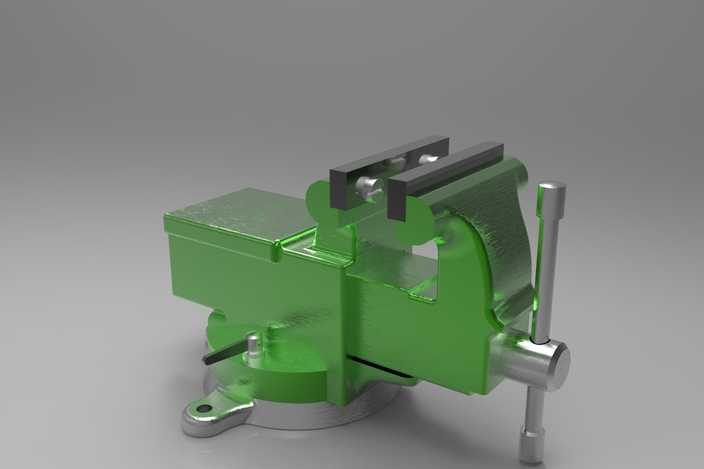

本作品为可旋转式重型台虎钳的三维参数化建模成果，建模过程严格遵循机械加工工艺与实际工装的装配逻辑，完整还原了台虎钳从固定底座到活动钳身的全部结构细节。建模阶段首先以回转式底座为基准，完成带安装孔的铸铁底座、旋转锁紧机构的特征搭建，通过同轴心、重合等装配约束确保底座旋转轴与钳身中心轴线完全重合，实现钳身360度旋转后可通过侧边锁紧手柄完成角度固定的功能逻辑。随后依次完成固定钳身、活动钳身的主体结构建模，针对钳身内部的丝杠传动腔、导轨滑槽做了精准的特征切除，确保丝杠螺母副的装配间隙符合实际五金工具的公差要求，活动钳身可沿固定钳身的导轨做平稳的直线往复运动，无结构干涉问题。夹持钳口部分单独建模，还原了可更换式淬硬钳口的齿形防滑结构，通过沉头螺钉装配约束将钳口板固定在钳身前端，齿形角度与排布完全参照工业级台虎钳的实际参数，保证夹持工件时的摩擦力符合使用需求。传动结构部分完整搭建了梯形丝杠、方形摇柄、锁紧螺母、推力轴承等细节零件，丝杠与活动钳身内部的螺母形成螺旋传动副，摇动手柄时可带动活动钳身平稳开合，丝杠末端的限位结构可避免活动钳身脱出钳身导轨。材质与渲染阶段，为铸铁材质的底座、钳身主体赋予了哑光蓝色喷塑材质，还原工业五金产品的常见表面处理效果；为丝杠、摇柄、锁紧螺钉等金属传动件赋予了镀铬亮面金属材质，体现机加工零件的金属质感；为钳口板赋予了淬硬钢的深灰色磨砂材质，区分不同功能零件的材质差异；旋转锁紧手柄的塑料握把部分赋予了玫红色硬质塑料材质，还原实际产品的操作部件配色。渲染过程中添加了柔和的环境光与定向补光，清晰呈现钳身的倒角、铸造圆角、安装孔等细节特征，整体模型装配关系完整，可直接用于工装设计参考、五金产品结构演示、机械教学教具等场景，所有零件均可单独导出用于工程图生成与加工工艺参考。
