可调式重型管钳手动夹持工具结构设计

　　在民用给排水施工、工业管路检修、油气场站日常维护、消防管道布设等场景中，管钳是一线作业人员随身配备的核心手动工具，其核心作用是通过咬合结构卡紧圆柱形金属或非金属管材外壁，提供足够的旋转扭矩，完成管材螺纹对接、管件拆卸、锈蚀管节松动等作业，区别于普通活动扳手，管钳的咬合齿面经过淬硬处理，可在管材表面形成足够的嵌入深度，避免施力过程中打滑脱开，适配不同管径的圆形工件夹持需求。

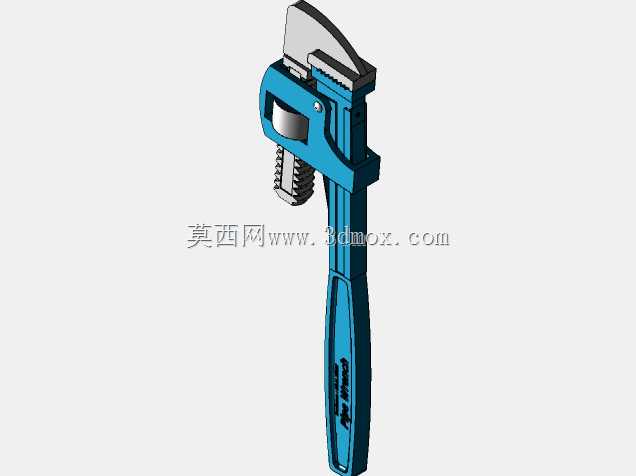

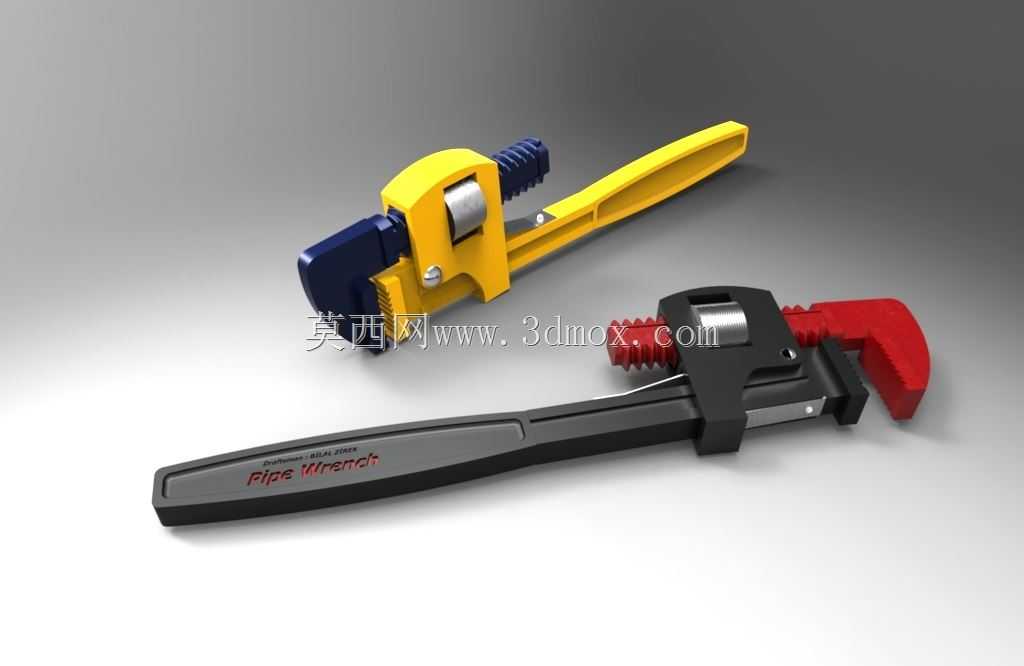

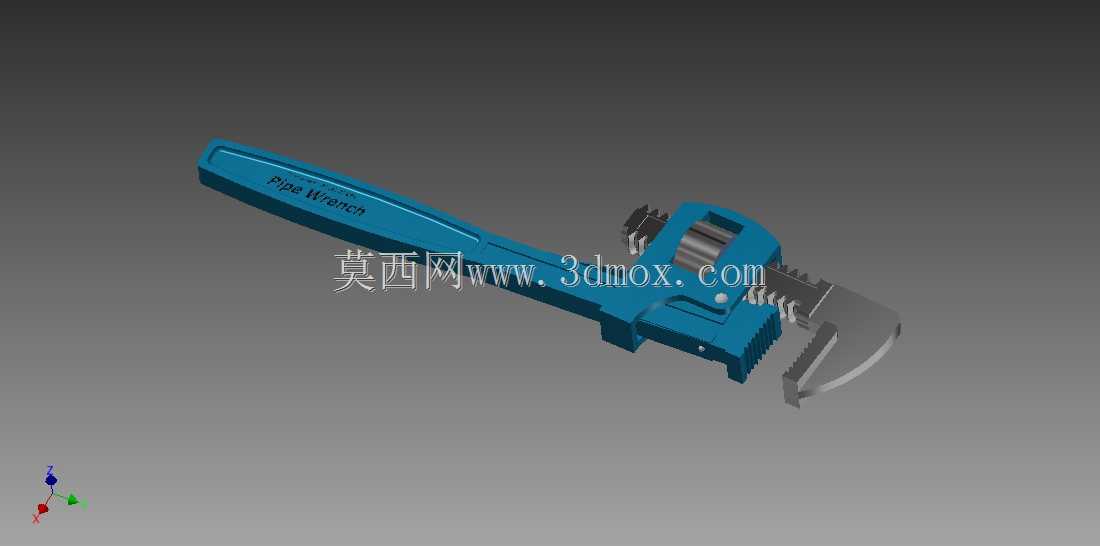

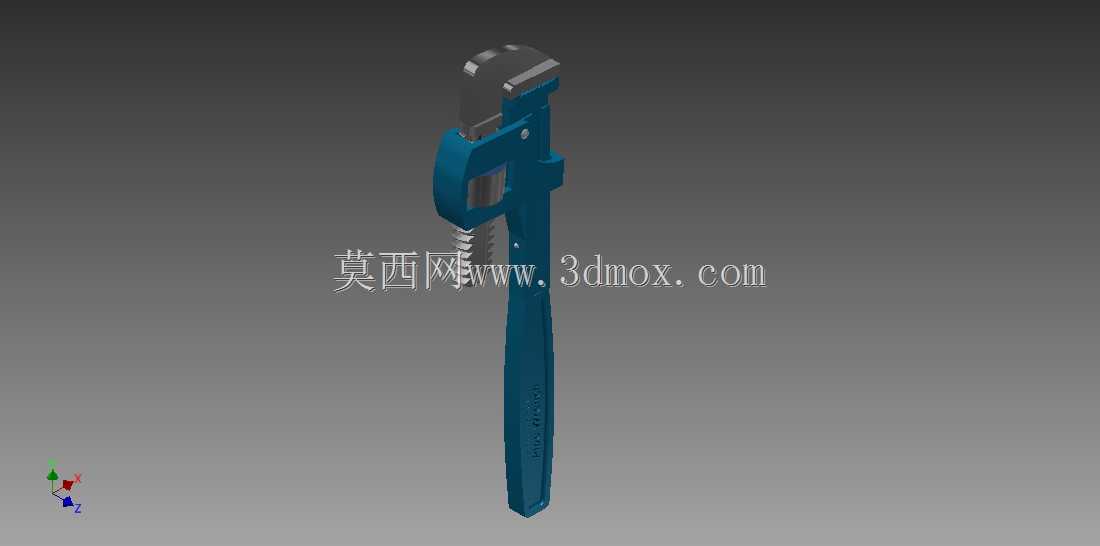

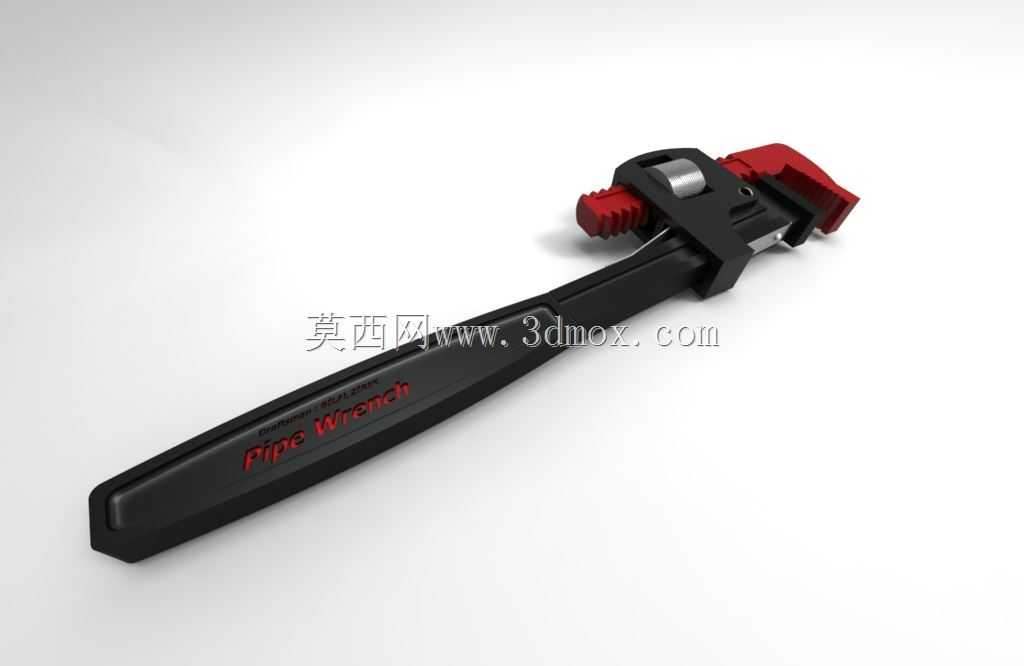

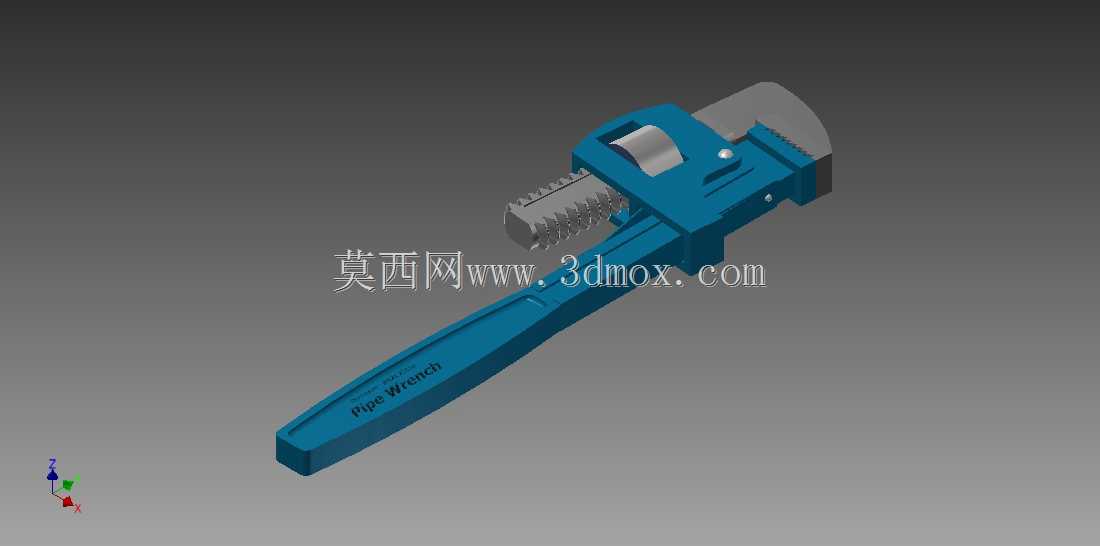

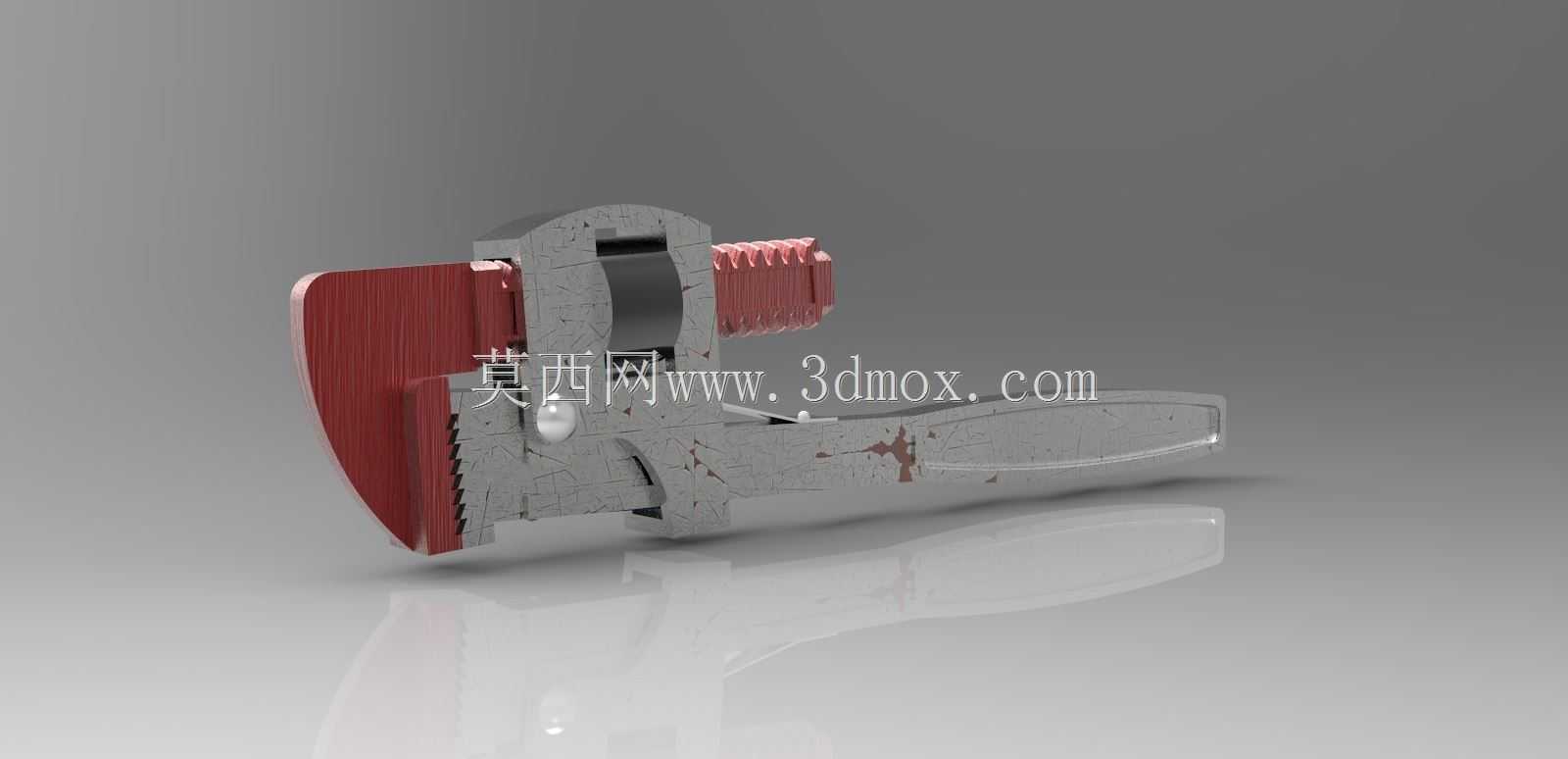

　　这款可调式管钳的整体结构分为固定钳体、活动钳头、调节齿条、手柄、钳口镶块几个核心部分，固定钳体与长手柄采用一体化锻造结构，材质选用中碳合金钢，整体经过调质处理保证基体韧性，钳口咬合区域单独做高频淬火，硬度控制在HRC45-55区间，既保证齿面的耐磨性能，又避免整体硬度过高导致受力时崩齿断裂。活动钳头与固定钳体的滑道采用燕尾槽配合结构，配合间隙控制在0.1-0.2mm之间，既保证调节时滑动顺畅无卡滞，又避免间隙过大导致夹持时钳头晃动，影响咬合精度。调节齿条与活动钳头为一体式加工，齿距匹配调节螺母的螺距，转动调节螺母时可带动活动钳头沿滑道线性移动，实现0到对应最大夹持管径的无级调节，调节螺母采用带滚花的外圈结构，戴劳保手套操作时也能轻松转动调整开口大小。

　　从结构设计逻辑来看，管钳的力臂匹配经过实际作业工况验证，手柄长度与最大夹持管径的扭矩输出能力适配，当夹持最大规格管材时，单人施加在手柄末端的正常握力即可输出足够的拧紧扭矩，满足管路螺纹连接的密封扭矩要求，同时不会因为力臂过长导致过载拧裂塑料管材或薄壁金属管。钳头的咬合齿采用斜向排布设计，齿尖朝向手柄施力的反方向，当顺时针转动手柄拧紧管件时，齿面会随着施力增大进一步嵌入管材外壁，形成自紧效应，施力越大咬合越紧，不会出现打滑现象；反向转动拆卸锈蚀管件时，齿面同样能提供足够的反向咬合力，配合敲击手柄末端的冲击操作，可顺利松动锈蚀多年的老旧管节。

　　外形尺寸方面，这款管钳的整体长度适配常规手动作业的操作空间，手柄末端做圆弧过渡处理，贴合手掌握持形态，长时间作业不易磨手；钳头部分的整体厚度控制在合理范围，可伸入墙槽、管沟等狭窄空间内完成管件操作，不会因为钳头过厚无法贴近作业面。钳口的开合范围覆盖日常施工中最常用的管材直径区间，从家装常用的4分管到大口径的2寸管都可稳定夹持，无需频繁更换不同规格的工具。安装边界上，管钳本身为一体式手动工具，无需额外配套电源、气源等辅助动力，作业时仅需保证钳头部分可完全套住管材外壁，预留出手柄转动的操作空间即可，在高空管廊、井下作业、野外无供电场景下都可正常使用。

　　细节结构上，固定钳头与活动钳头的咬合面做了错位齿形设计，上下齿尖错开半个齿距，咬合时可在管材外壁形成多点交错的咬合压痕，相比对齐齿形的结构，夹持摩擦力提升30%以上，同时减少单齿的受力集中，避免齿面过早崩损。手柄表面做了防滑纹理处理，沾有油污、水渍的情况下也能稳定握持，不会出现脱手风险。调节齿条的齿面做了防锈处理，在潮湿的管沟、露天作业环境下长期使用也不会锈蚀卡滞，保证调节结构始终顺畅。钳体整体做了表面喷塑处理，除了防锈之外，也能避免冬季作业时钳体直接粘黏皮肤，提升低温环境下的操作体验。

　　在实际作业选型中，这类管钳需要匹配经常操作的管材直径选择对应规格，过大规格的管钳在狭小空间操作不便，过小规格的管钳无法提供足够扭矩，还容易因为过载导致钳体断裂。这款管钳的结构设计充分考虑了一线作业的实际痛点，调节结构无多余外露零件，不会在操作时勾挂衣物、线缆，整体重心靠近手柄握持区域，长时间手持操作不易疲劳，可满足日常管路安装、设备检修、物业维护等多场景的使用需求。
