AutodeskInventorHSMExpress二维铣削加工策略配置

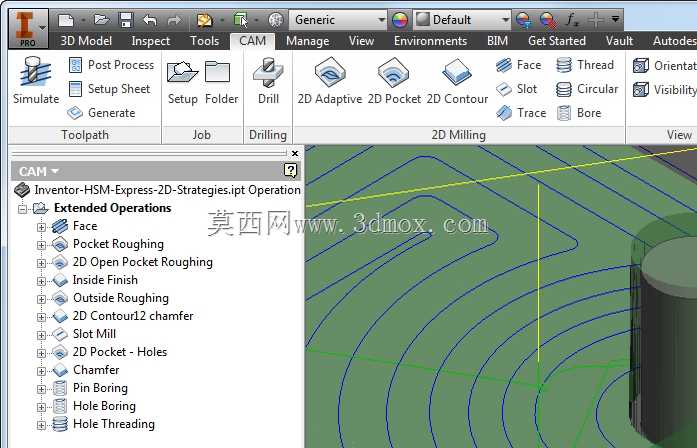

　　在常规机械加工车间的数控铣削作业环节，二维铣削策略覆盖了绝大多数板类、盘类、套类零件的平面加工需求，从普通设备的安装垫板、定位压块，到工装夹具的基座、定位块，再到液压阀块的安装面、流道初始开粗，都需要依托成熟的二维刀路逻辑完成加工路径规划。这套加工策略配置围绕立式数控铣床的实际加工工况搭建，适配普通硬质合金立铣刀、键槽铣刀、倒角刀、中心钻等常规刀具的切削参数匹配逻辑，不需要额外定制特殊刀具即可完成全流程加工。从刀路树的配置逻辑来看，整套策略将加工流程拆分为多个独立可调用的工步，首先是面向型腔区域的开粗环节，包含Pocket粗加工、2D开放式型腔粗加工两个分支，分别对应封闭型腔、带开放侧的型腔两类常见加工场景，

　　开粗刀路采用等距环切的走刀方式，每刀切削步距控制在刀具直径的60%-75%区间，既保证切削负载稳定，也能避免满刀切削带来的刀具崩损风险，同时在每层切削的转角位置自动添加圆弧过渡，减少机床传动机构的换向冲击，延长设备丝杠、导轨的使用寿命。开粗完成后设置了内外侧的精修工步，内侧精修针对型腔内壁的尺寸精度要求，外侧精修针对零件外轮廓的形位公差要求，精修走刀采用顺铣模式，预留0.1-0.2mm的精加工余量，走刀速度根据刀具伸出长度动态调整，避免让刀带来的尺寸超差。除此之外，策略中还集成了2D轮廓倒角、槽铣、型腔钻孔、倒角、销孔镗削、螺纹底孔加工、螺纹铣削等多个常用工步，覆盖了二维零件从毛坯到成品的全工序加工需求，不需要操作人员反复切换策略模板，直接在同一操作树内勾选对应工步即可完成整套刀路的生成。在设计这套策略的刀路边界时，充分考虑了常规立式铣床的行程限制，所有工步的安全平面高度统一设置在工件顶面以上50mm位置，退刀路径优先沿机床Z轴方向抬升，避免横向移动过程中与夹具、压板发生碰撞，同时针对不同加工材料的特性，预留了切削参数的调整接口，操作人员可以根据加工的是45号钢、铝合金还是铸铁材料，快速调整主轴转速、进给速度、切削深度等参数，不需要重新搭建刀路框架。在实际生产场景中，这套二维加工策略可以直接对接车间的数控加工流程，编程人员只需要导入零件的二维轮廓或者三维模型的平面轮廓线，选择对应的加工区域，

　　系统就会按照预设的逻辑自动生成连续的加工刀路，相比逐工步手动编程的模式，能减少60%以上的编程准备时间，同时因为所有工步的走刀逻辑都经过实际加工验证，能有效避免新手编程时容易出现的撞刀、过切、漏加工等问题。针对钻孔类工步，策略里专门设置了分级进给的逻辑，当钻孔深度超过3倍刀具直径时，自动启动深孔钻削循环，每次钻削一定深度后自动抬刀排屑，避免切屑堵塞在排屑槽内导致钻头折断，同时在孔位的定位环节自动添加中心钻定位工步，避免钻孔时出现孔位偏移的问题。螺纹加工环节支持攻丝和螺纹铣削两种模式，针对不同直径的螺纹可以灵活选择加工方式，小直径螺纹采用攻丝工艺效率更高，大直径螺纹采用螺纹铣削工艺负载更小，刀具通用性更强。

　　整套策略的刀路显示采用分层着色逻辑，不同工步的刀路用不同颜色的线条区分，编程人员可以快速识别不同工步的走刀范围，检查是否存在加工遗漏或者过切风险，同时刀路模拟环节可以直接展示刀具的实际切削过程，直观看到刀具与工件、夹具的相对位置关系，在程序上线加工前完成全部的碰撞检查，减少现场试切的时间成本。在安装边界适配方面，这套策略不需要绑定特定型号的机床后处理，生成的刀路可以通过通用后处理转换为绝大多数数控系统能识别的G代码，不管是发那科、西门子还是华中数控系统的立式铣床、加工中心都可以直接调用，不需要针对特定设备做大量的策略调整。针对薄壁类零件的加工，策略里还预留了分层铣削的参数调整空间，可以通过减少每层切削深度、提高进给速度的方式，降低切削过程中的零件变形，保证薄壁结构的尺寸精度和形位公差满足设计要求。
