Autodesk Inventor标识立体造型结构设计

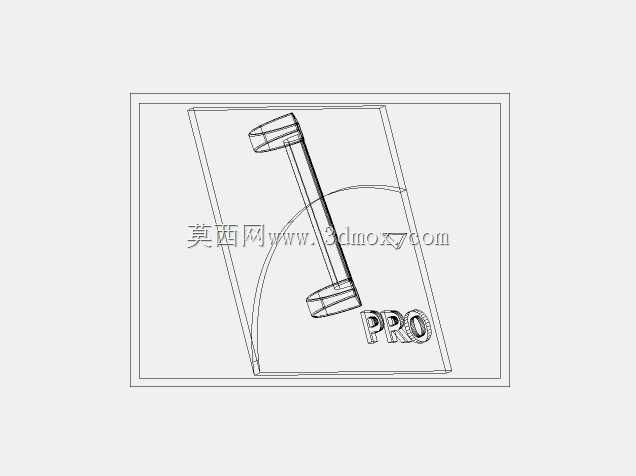

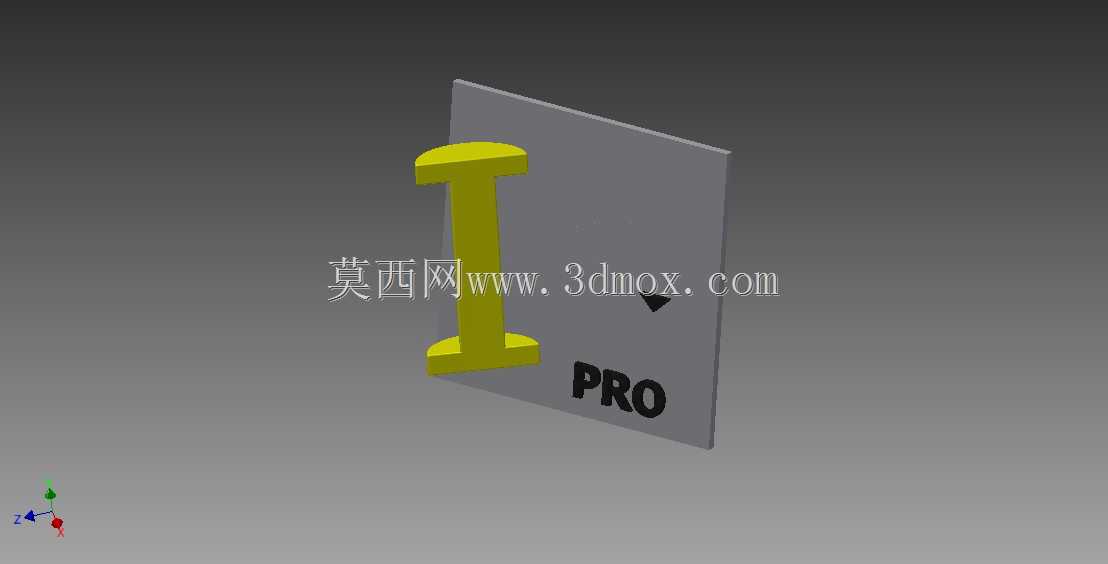

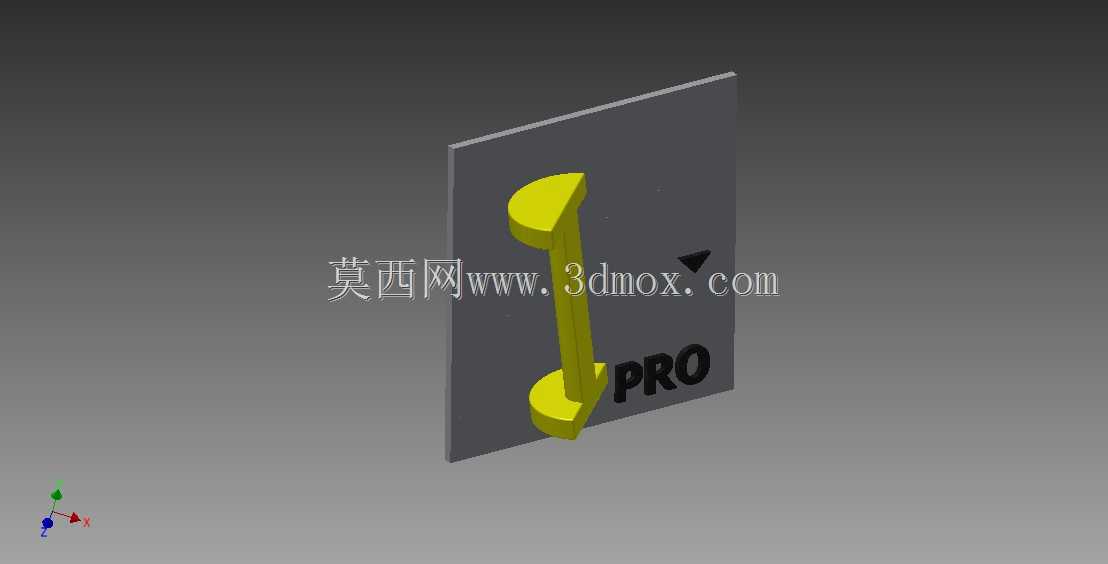

　　定位面的平面度公差控制在0.1mm以内，保证立体字粘贴或螺接后不会出现翘边、歪斜的问题。基板的厚度根据安装场景做了适配性设计，墙面安装版本厚度控制在5mm，减少墙面负重，桌面摆放版本厚度可调整至10mm，提升放置时的稳定性，基板背面预留了沉头安装孔位，孔位间距符合常规墙面挂件的安装标准，可直接匹配市面常见的膨胀螺丝、无痕钉的安装尺寸，不需要额外做安装位的二次加工。前方的立体标识字采用等比例拉伸成型，字的边角做了R0.5mm的圆角过渡，既还原品牌标识的视觉识别特征，也避免尖角在搬运、展示过程中出现磕碰掉漆、崩边的问题。标识字的凸起高度设置为15mm，这个高度经过视觉验证，在1-3米的常规观看距离下，既能呈现足够的立体层次感，这款立体标识造型主要面向工业软件品牌线下展示、展会陈列、教学实训场景的视觉呈现需求，可直接用于企业展厅墙面嵌入式安装、桌面台牌固定、实训车间文化墙布设，也可作为3D打印实训的教学演示样件，帮助建模初学者理解拉伸、凸台、倒角等基础特征的实际应用逻辑。从结构设计层面看，整体分为两个核心组成部分，一是后方的矩形承载基板，二是前方凸起的品牌标识立体字，两个部件采用分体建模后组合装配的思路完成，既方便后续不同材质的分件加工，也能在安装时根据布设场景调整两个部件的相对间距，适配不同的视觉观看距离。承载基板采用直角矩形薄板结构，边缘做了极小的倒角处理，避免加工和安装过程中锐边划伤操作人员，基板表面预留了标识字的定位贴合面，

　　也不会因为凸起过高导致整体结构重心前倾，影响安装后的稳定性。标识字与基板的连接方式预留了两种可选结构，小尺寸展示版本采用背胶粘接的结构，在字的背面预留了整面的粘接平面，保证粘接面积足够承受日常擦拭、轻微触碰的外力；大尺寸展厅版本则在字的背面设计了定位柱，对应基板上的定位孔，安装时可先通过定位柱完成快速对位，再从基板背面打螺丝完成固定，连接强度可满足长期布设的使用需求。从建模逻辑上看，这款造型没有复杂的曲面特征，全部采用基础的草图拉伸、凸台、倒角、阵列特征完成，特征树逻辑清晰，没有冗余的外部参考和失效特征，方便后续使用者根据实际使用需求调整整体尺寸，比如需要制作超大尺寸展会背景标识时，可直接通过全局缩放功能调整整体大小，

　　所有特征的参数都做了关联设置，缩放后不会出现特征报错、几何错位的问题。在实际加工适配性上，这款造型可适配多种加工工艺，小批量定制可采用光固化3D打印，打印后直接做喷漆上色即可完成成品；大批量生产可采用注塑工艺，分体开模后批量注塑再做组装，也可采用亚克力板材切割后粘接的方式制作，不同加工工艺对应的结构公差都在建模阶段做了预留，比如3D打印版本预留了0.2mm的装配间隙，亚克力粘接版本预留了0.1mm的胶层厚度间隙，避免不同工艺加工后出现装配过紧或者间隙过大的问题。在安装边界层面，整体造型的外轮廓尺寸可根据使用场景灵活调整，常规桌面摆放版本的外轮廓尺寸控制在150mm120mm20mm，可直接放置在常规尺寸的办公桌、展示台面上，

　　不会占用过多空间；墙面安装版本的常规尺寸为600mm480mm20mm，安装时距离墙面的突出距离仅为20mm，不会影响通道的正常通行，也不会因为突出过多导致过往人员磕碰。另外，基板表面除了固定标识字的区域外，预留了额外的平面区域，使用者可根据自身需求添加其他文字、标识内容，不需要对原有模型结构做大幅度修改，只需要在对应平面添加草图拉伸特征即可，拓展性较强。从结构强度验证来看，整体造型采用均匀壁厚设计，壁厚统一设置为2mm（大尺寸版本可同步调整壁厚至3-5mm），没有出现壁厚突变的区域，避免注塑或者3D打印过程中出现缩痕、填充不足的问题，立体字与基板的连接位置做了微小的加强筋过渡，既不会影响正面的视觉效果，也能提升连接位置的结构强度，避免长期使用后出现字件脱落的问题。
