捆绑式运载火箭结构三维设计作品

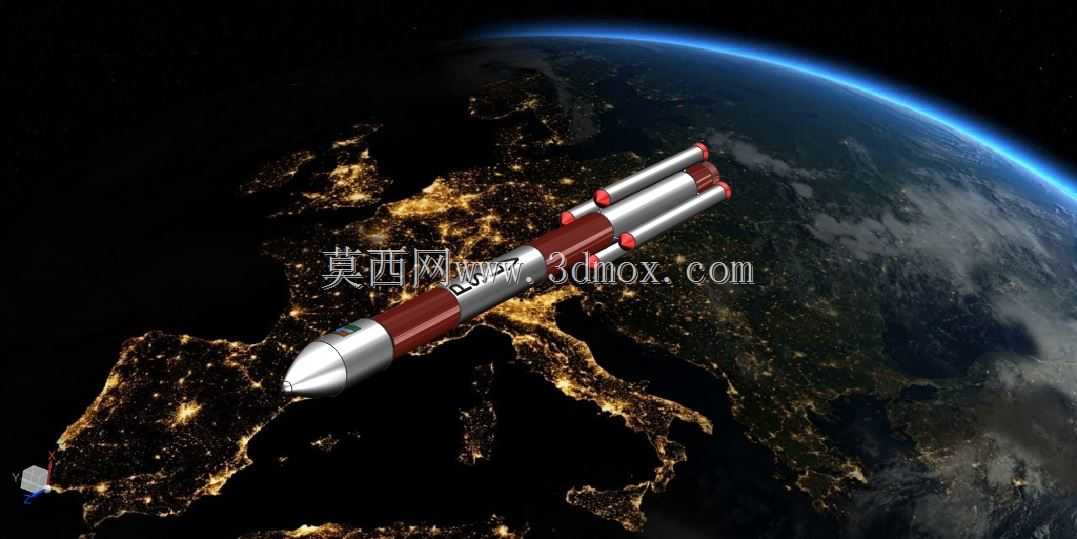

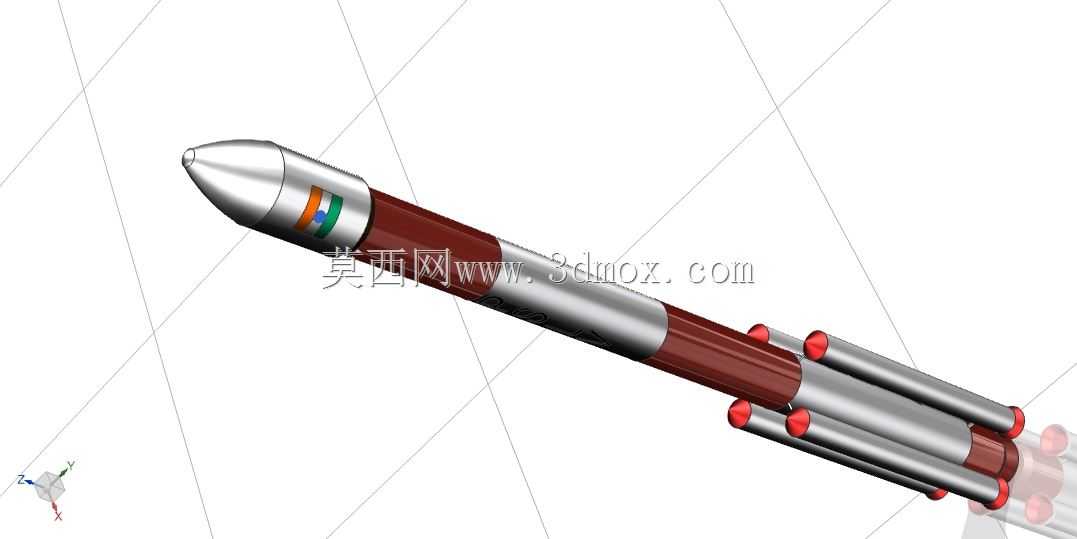

该火箭结构设计面向航天发射场景的构型验证需求，核心用途为近地轨道载荷投送的方案阶段结构校核，整体采用芯级加捆绑助推的经典布局，在设计过程中优先考虑气动阻力控制与结构传力路径的合理性。从外形边界来看，芯级主体为等直径圆柱段搭配锥形头部整流罩，四枚助推器沿芯级周向对称捆绑，各助推器前端通过连接机构与芯级承力舱段固连，尾部与芯级尾段保持齐平的安装基准，所有突出结构均做了圆弧过渡处理，避免跨音速飞行阶段产生额外的激波阻力。设计思路上，首先明确了箭体各舱段的功能分区：头部整流罩内部预留载荷安装空间，中部芯级为燃料贮箱与管路敷设区域，尾部预留发动机喷管的安装接口，捆绑助推器的连接点位置经过多轮迭代，确保助推器工作阶段的推力能够均匀传递到芯级主承力结构上，避免局部应力集中导致的结构失效。在功能特性层面，该构型可通过调整助推器的装药量适配不同载荷重量的发射需求，箭体表面的凸起结构均按照实际箭上设备的安装尺寸做了等比例还原，包括管路走向、传感器安装座、级间段的连接螺栓排布都符合航天结构设计的通用规范。从安装边界考量，助推器与芯级的连接机构采用爆炸螺栓式的分离接口预留，在三维建模过程中对分离间隙做了精准控制，确保分离过程中不会发生结构碰撞，整流罩的横向分离面也预留了足够的开合空间，满足整流罩抛离的动作路径要求。针对结构设计从业者的参考价值而言，该模型完整还原了捆绑式火箭的传力路径设计逻辑，从头部锥段的气动外形修形，到芯级贮箱的筒段壁厚渐变设计，再到助推器捆绑点的局部加强结构，都可以作为航天运载器结构方案设计的参考样例，建模过程中对各部件的装配基准做了统一约束，所有同轴结构的回转中心均与箭体纵轴重合，保证了模型的装配精度，也为后续的有限元分析、气动仿真等工作预留了可直接调用的几何基础。
