内燃机活塞结构三维设计数模

活塞作为内燃机核心往复运动部件，直接决定燃烧室密封性能与动力传递效率，其设计合理性直接影响整机热效率、排放水平与运行寿命。在车用汽油机、柴油机以及小型通用动力机械中，活塞需要在高温高压燃气环境下完成高频往复运动，顶部直接承受燃烧爆发压力，通过活塞销将作用力传递给连杆，最终驱动曲轴旋转输出扭矩。

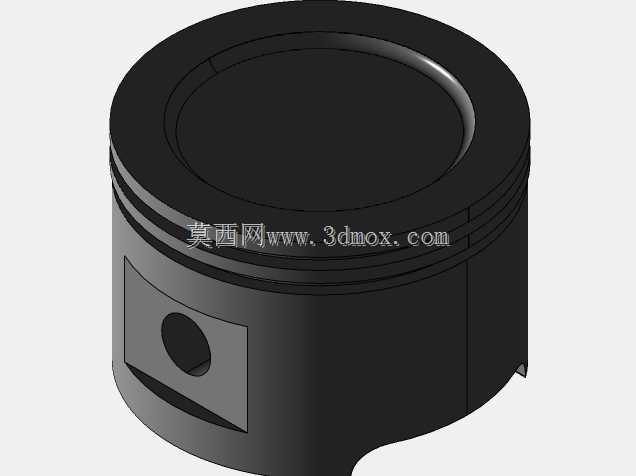

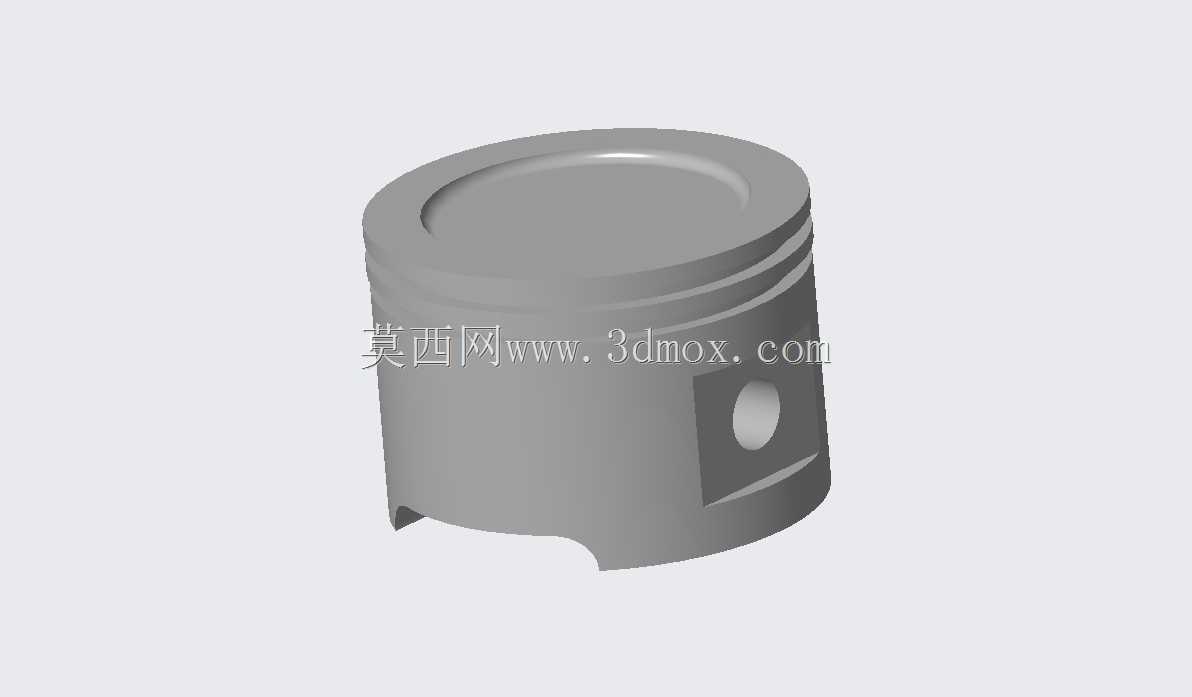

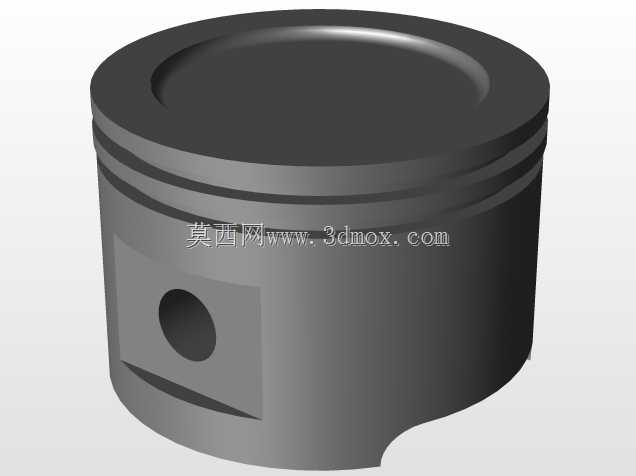

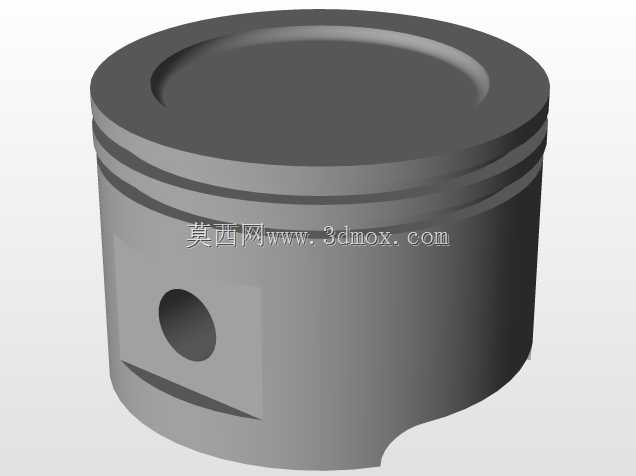

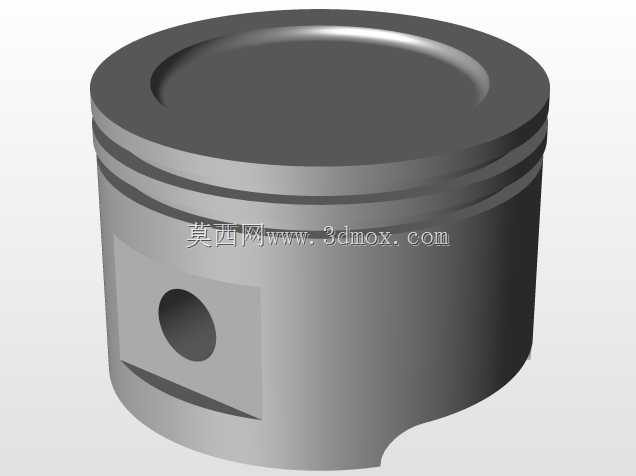

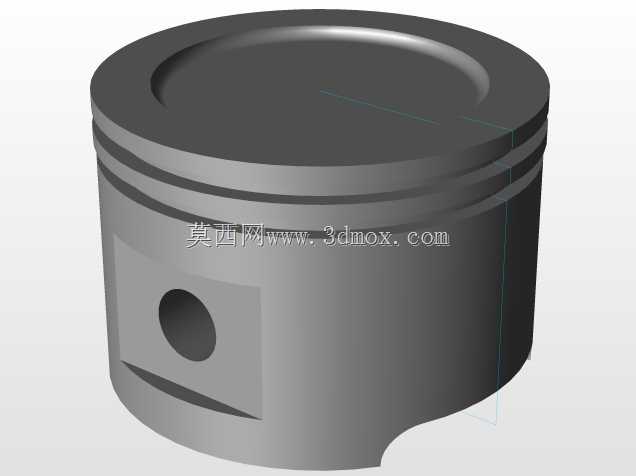

从结构设计逻辑来看，该活塞采用典型的汽油机活塞构型，顶部为浅盆形燃烧室凹坑，可配合气缸盖形成合理的挤气涡流，优化油气混合效率，避免局部过浓或过稀混合气导致的燃烧不完全问题。头部设置多道环槽，用于安装气环与油环，气环负责密封燃烧室高压燃气，防止燃气窜入曲轴箱，油环则负责刮除气缸壁多余润滑油，避免机油进入燃烧室参与燃烧。环槽的轴向尺寸、径向深度以及与环岸的过渡圆角均经过匹配设计，既保证活塞环安装后的侧隙、背隙符合密封要求，又能避免应力集中导致的环岸断裂问题。

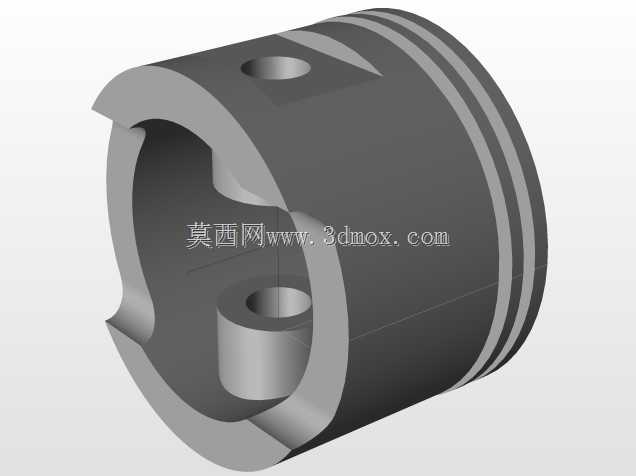

活塞裙部设计为中凸变椭圆型面，常温下裙部截面为椭圆形，长轴垂直于活塞销轴线方向，工作状态下受热膨胀后可趋近正圆，保证与气缸壁的均匀贴合，减少敲缸与偏磨风险。裙部开设的活塞销座孔采用浮动式销设计，销座与活塞本体之间设置加强筋过渡，可分散活塞销传递的冲击载荷，避免销座位置出现应力开裂。销孔内部加工有卡簧槽，用于安装活塞销卡环，限制活塞销轴向窜动，防止销端刮伤气缸壁。

安装边界方面，该活塞的外径与对应气缸内径保持高精度配合，配缸间隙控制在合理范围内，既避免冷启动时活塞敲缸，又防止热态下活塞膨胀卡滞。活塞销孔的同轴度、裙部圆柱度以及环槽平面度均有严格形位公差要求，装配时需注意活塞顶部朝前标记与发动机正时方向匹配，活塞环开口需按规定角度错开，避免开口对齐导致漏气窜油。在实际工程应用中，该类活塞可用于小排量乘用车发动机、通用小型汽油机以及摩托车动力单元的结构设计参考，建模过程中还原了活塞的关键受力结构与装配特征，可直接用于运动仿真、有限元热应力分析以及教学演示场景，帮助设计人员理解活塞的工作原理与结构设计要点。
