风扇罩夹一出四注塑模具结构设计

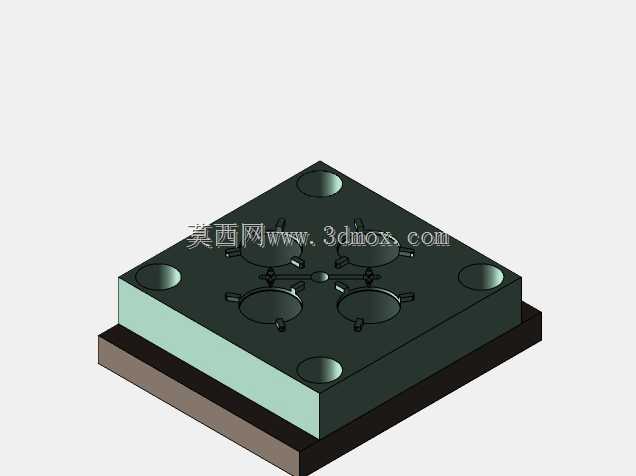

这套模具针对风扇罩夹这类小型塑料装夹零件设计，采用一出四型腔排布，主要服务于家用风扇、工业散热风扇的塑料配件量产环节，适配卧式注塑机安装使用，可在单模循环内完成四件产品的注塑成型，有效提升小尺寸塑料件的批量生产效率。从实际生产适配角度看，模架选用标准龙记模架规格，整体安装尺寸匹配常规120吨级卧式注塑机的拉杆间距、定位圈尺寸与顶出孔位，安装时无需额外改装设备模板，可直接吊装定位后压紧固定，适配多数中小注塑加工厂的现有设备条件。模具分型面设置在产品最大轮廓处，将风扇罩夹的卡扣结构、弧形夹持面全部布置在动模侧，定模侧仅保留产品外表面成型区域，开模时可保证产品随动模后退，由顶出机构平稳推出，避免产品粘定模导致的取件变形问题。浇注系统采用平衡式侧浇口布局，主流道衬套适配注塑机喷嘴R角尺寸，分流道采用圆形截面设计，四个浇口尺寸完全一致，可保证熔融塑料在相同压力、相同时间内填充到四个型腔中，避免出现个别型腔缺胶、飞边或者成型应力不均的问题，减少后续产品的翘曲变形概率。冷却系统采用环绕式水路布置，定模与动模侧分别设置独立循环水路，水路距离型腔壁的距离保持在1.5倍水路直径区间，既保证冷却效率均匀，又避免距离型腔过近导致的型腔壁强度不足问题，可将成型周期控制在合理区间，同时保证四个型腔的冷却速率一致，减少不同型腔产品的尺寸偏差。模具的导向机构采用标准导柱导套配合，导柱设置在动模侧，导套压入定模模板，合模时可精准定位定动模的相对位置，避免合模错位导致的型腔啃伤、产品错边问题；顶出机构采用圆顶针布局，顶针位置布置在产品的加强筋、卡扣等刚性较好的位置，避免顶出力作用在产品薄壁区域导致的顶白、顶穿缺陷，顶出行程预留足够安全余量，保证产品可完全脱离动模型芯后自动掉落，适配机械手取件或者自由掉落的生产模式。排气槽开设在分型面的熔体填充末端，深度控制在塑料溢边值以下，可在填充过程中快速排出型腔内的空气，避免产品出现烧焦、气泡、填充不足等成型缺陷。这套模具的设计充分考虑了小尺寸塑料装夹件的量产需求，从型腔排布、浇注平衡、冷却均匀到顶出、导向、排气结构都做了针对性优化，可直接用于同类产品的模具开发参考，也可作为注塑模具结构设计的教学案例使用。
