带X型加强筋的钣金床单箱盖板

这款钣金盖板主要应用于商用布草处理设备的床单收纳箱体部位，作为箱体侧部的防护与结构加强构件使用，在工业洗涤设备、酒店后勤布草收纳柜、医用织物整理设备的箱体结构中都能见到同类结构的应用。实际使用场景中，这类盖板需要承担两方面核心作用：一是封闭箱体侧部开口，避免内部收纳的床单织物从侧部缝隙滑出，同时阻挡外部灰尘、杂物进入箱体内部，维持收纳空间的整洁；二是作为箱体框架的辅助加强构件，弥补薄钣金箱体侧部的结构刚度不足问题，避免箱体堆叠或受侧向挤压时出现变形。

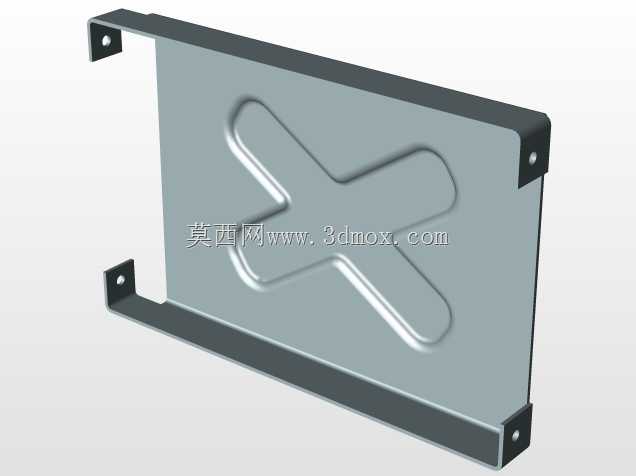

从结构设计来看，盖板主体采用薄钢板折弯成型，主体平面区域冲压出X型的凸起加强筋，这种加强形式不需要额外增加板材厚度，就能大幅提升平面区域的抗弯折能力，避免薄钢板在长期使用中出现凹陷、鼓胀变形，同时X型的筋条走向刚好覆盖平面区域的应力集中路径，在承受侧向推力时，筋条可以将受力均匀分散到周边的折弯边上，减少局部应力过大导致的焊缝开裂问题。盖板的三个侧边都做了直角折弯处理，折弯边向外翻出，每个折弯边上都预留了带沉孔的安装耳，安装耳与折弯边一体冲压成型，不需要额外焊接支架，减少了装配工序，同时安装孔的位置刚好对应箱体框架的方管安装面，装配时可以直接用自攻螺丝或者抽芯铆钉固定，不需要额外做定位治具，安装容错率较高。

在安装边界的设计上，折弯边的高度控制在20mm左右，既保证了与箱体框架的搭接面积，又不会因为折弯边过高占用箱体内部的收纳空间，安装孔的中心距到盖板边缘的距离统一为15mm，适配行业内通用的20*20mm、25*25mm规格的箱体方管框架，不需要针对不同规格的框架重新调整孔位。盖板的边角位置都做了小圆角处理，避免钣金锐边在装配或者后期维护时划伤操作人员，同时折弯边的端部做了压平处理，消除折弯过程中产生的边部毛刺，不需要额外做打磨工序，降低加工成本。实际选型时，这类盖板的板材厚度通常选用1.0-1.2mm的冷轧钢板，表面做喷塑处理，适配多数工业设备的箱体外观要求，安装完成后盖板平面与箱体框架的侧面齐平，不会突出箱体表面影响设备的整体外观，也不会在设备推移过程中勾扯外部的织物或者管线。
