可调式管道夹持管钳结构三维数模

日常管线施工作业、设备运维场景里，管钳是转动圆形截面金属管件、软质管路的核心手动工具，和普通固定开口扳手的适用边界完全不同，它的钳口带斜向成角度的齿牙结构，咬合时施加在管件表面的正压力会沿施力方向向前传导，不会像普通扳手那样在大扭矩下打滑脱开。要注意它的适用场景存在明确限制：不能用来拧动硬度较高的标准六角螺母，硬拧会直接损坏螺母棱角，只有当六角螺母因锈蚀、磕碰变形到无法用标准扳手卡入时，才会临时用管钳做应急拆卸。

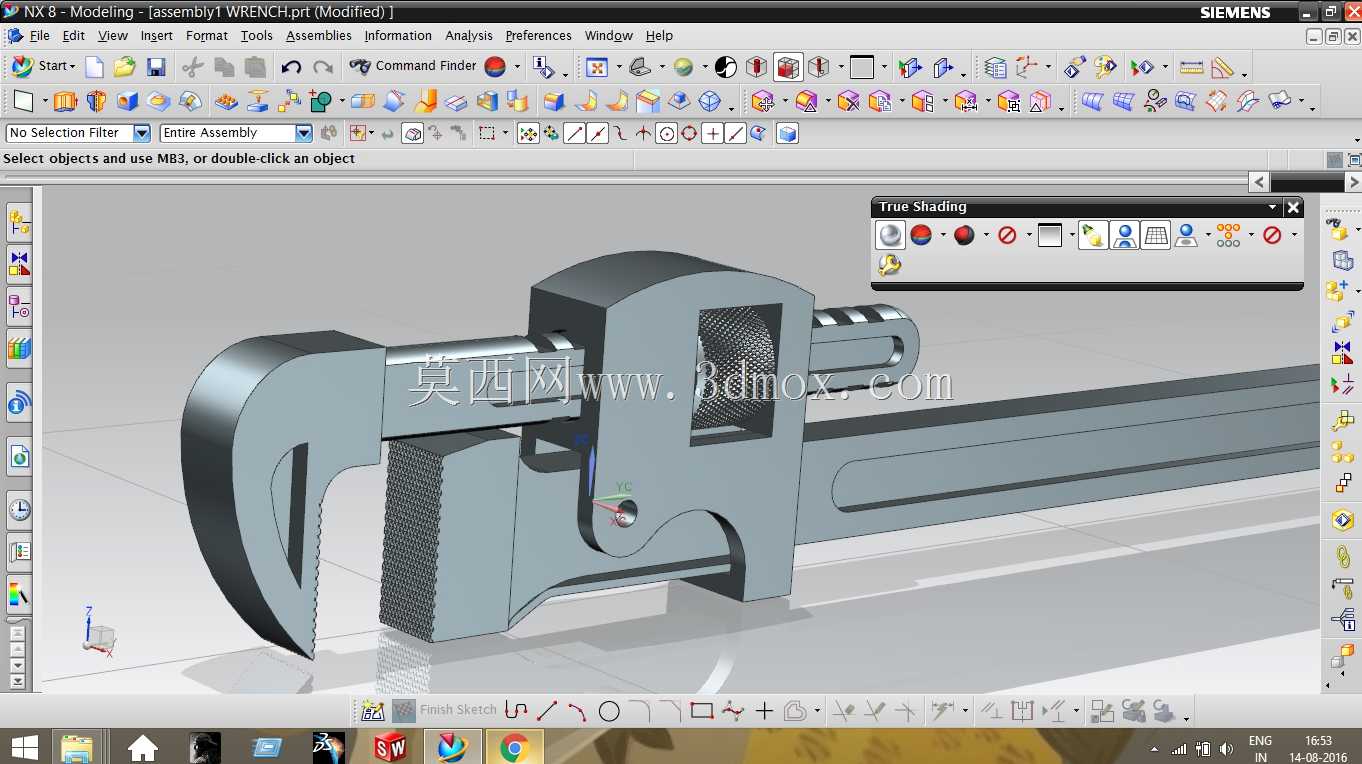

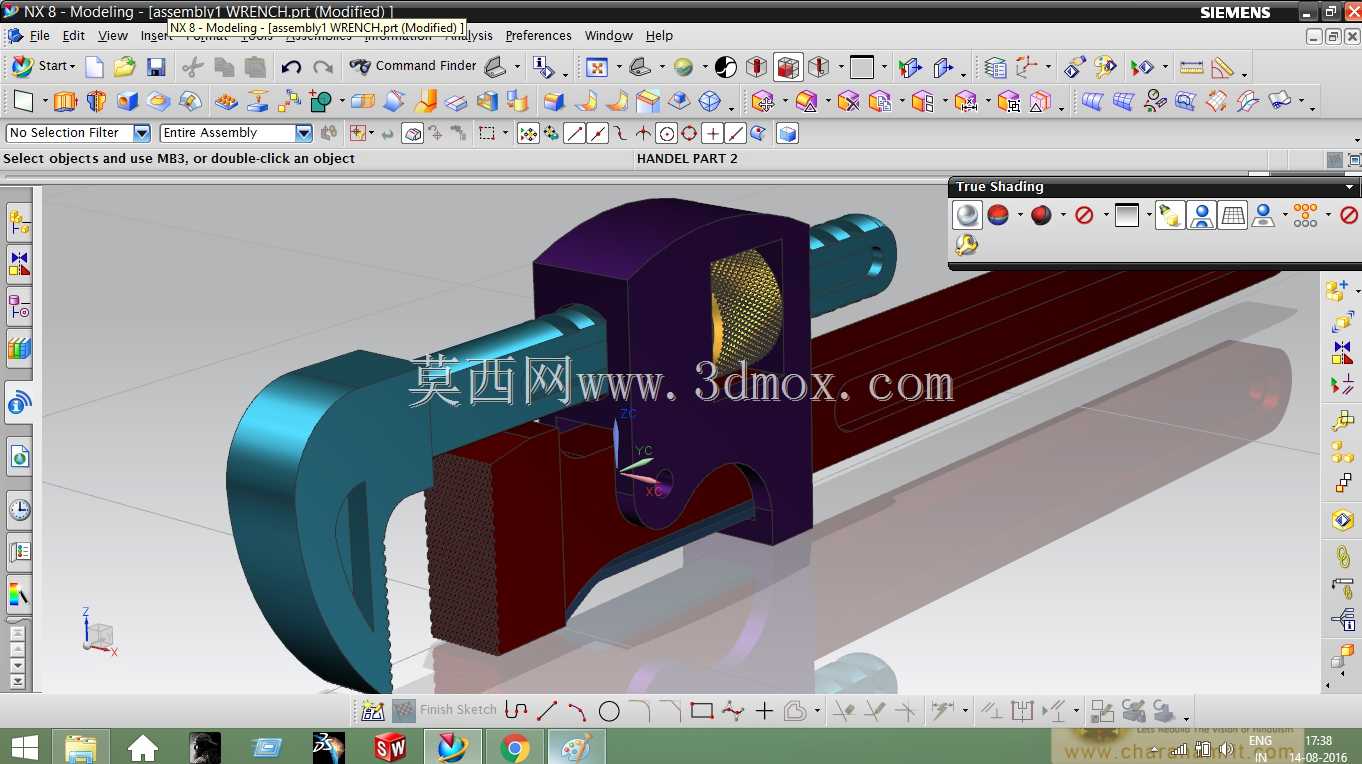

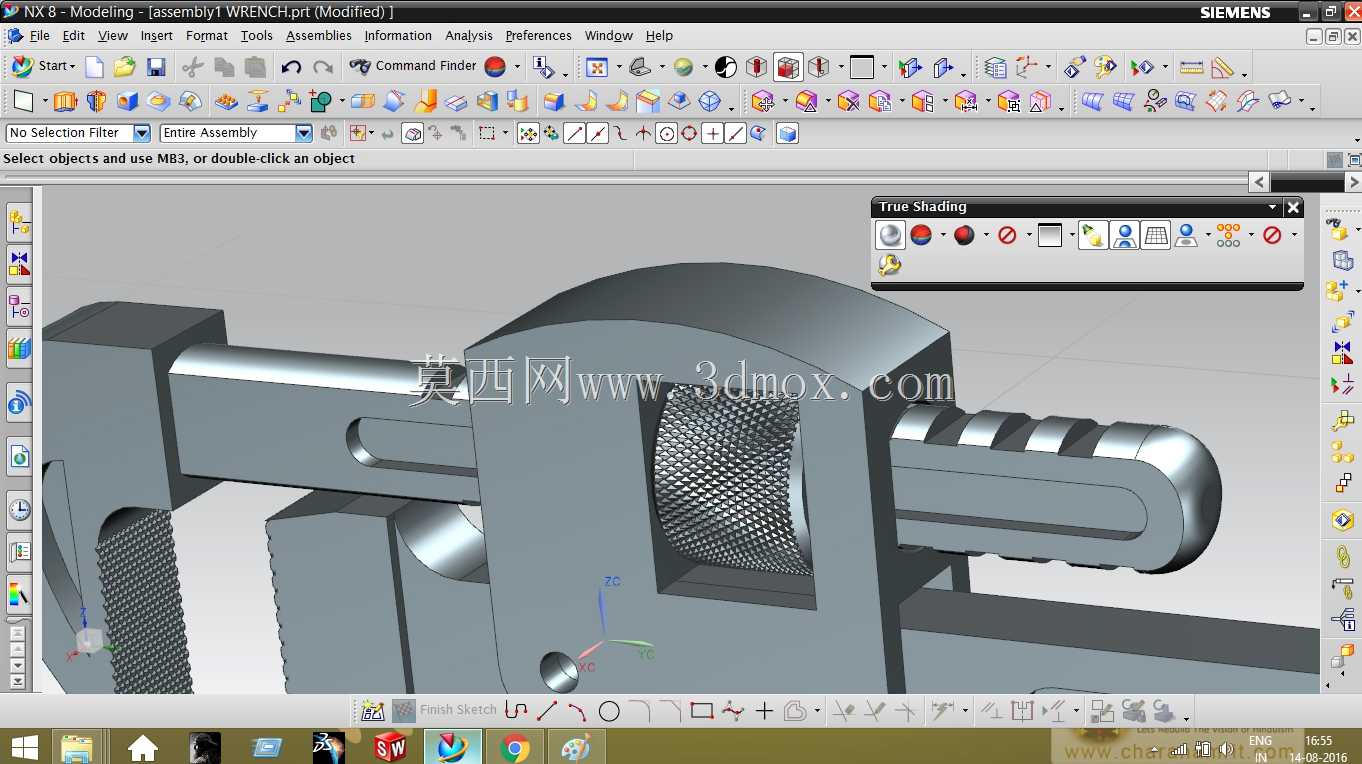

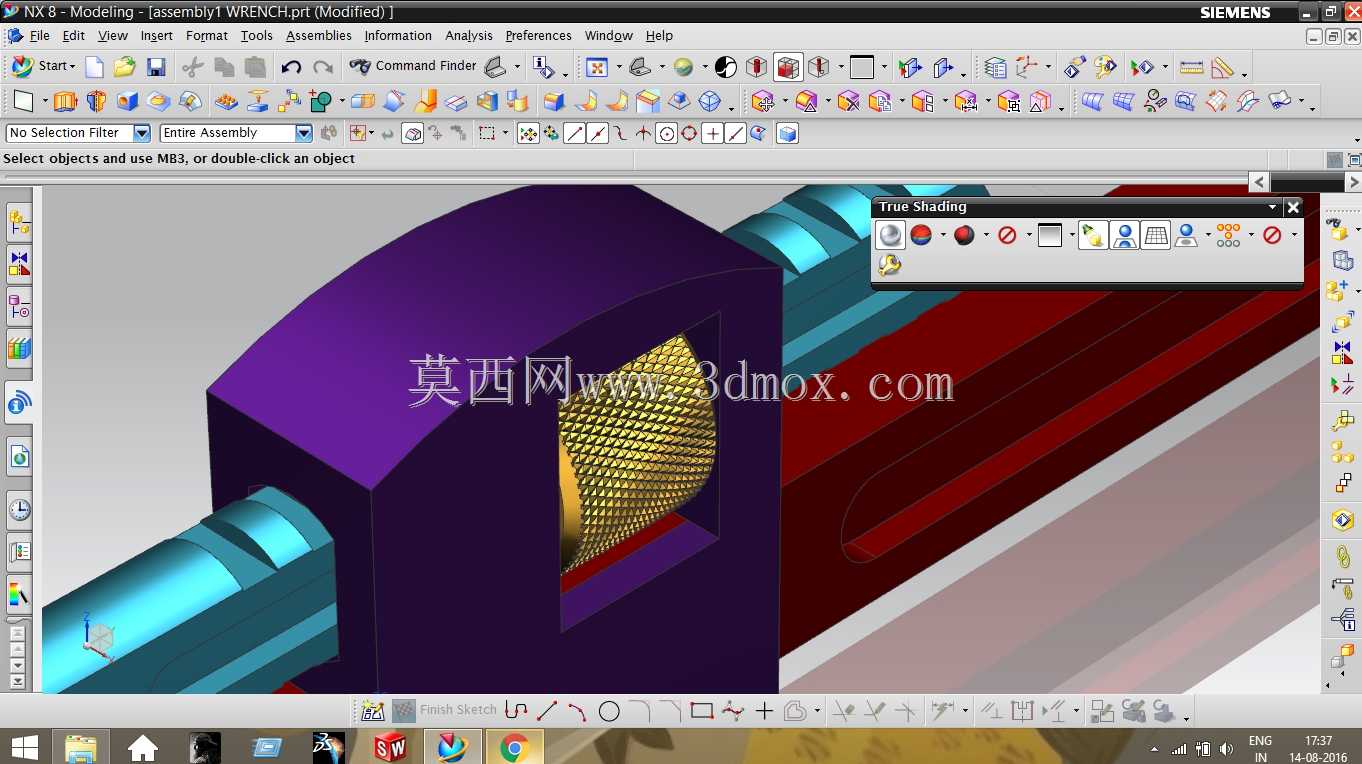

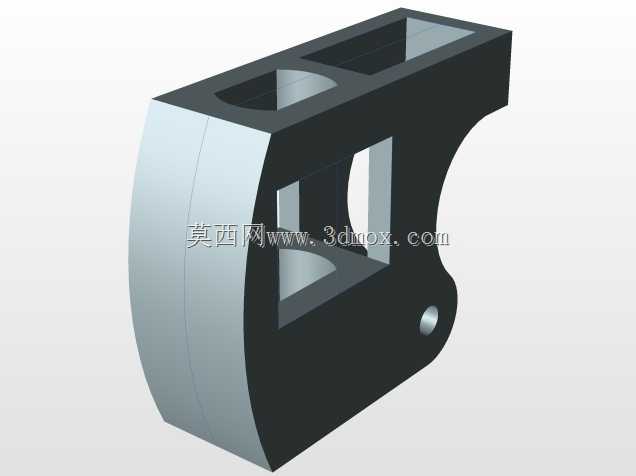

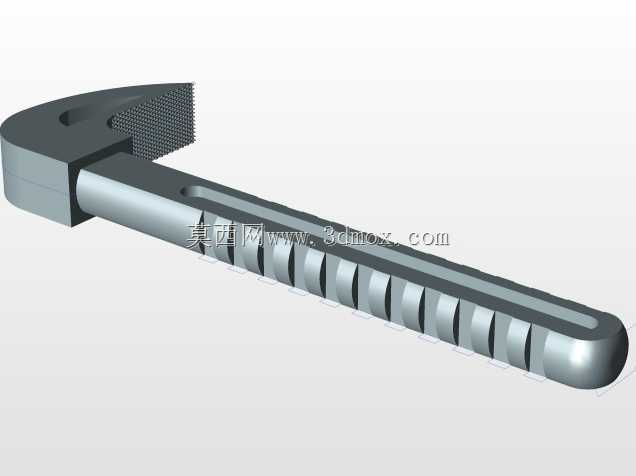

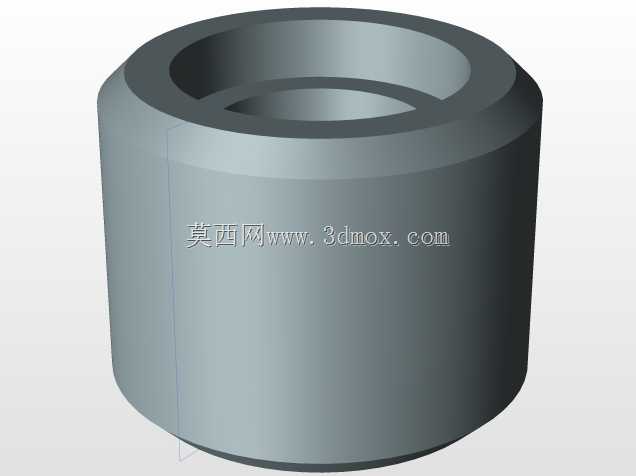

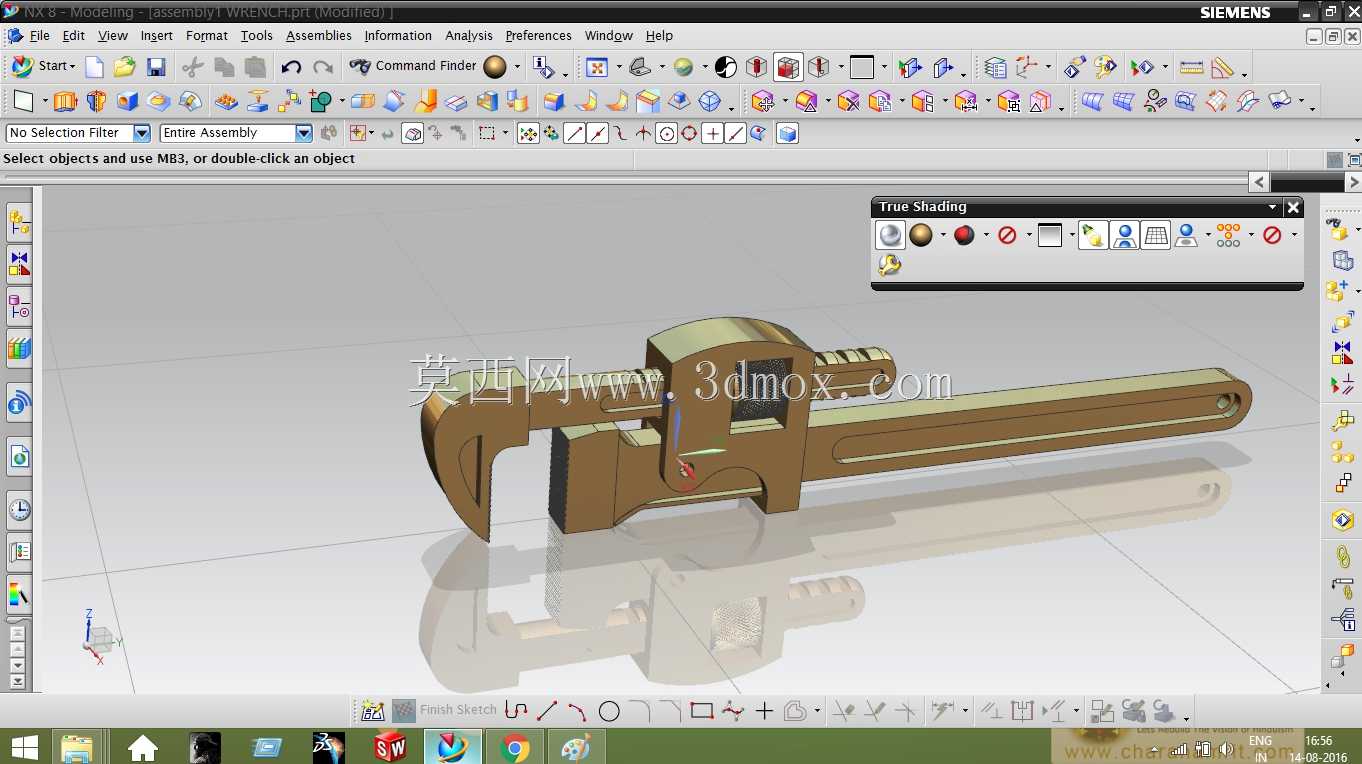

从结构设计逻辑来看，这款管钳采用长柄杠杆式布局，钳头活动颚板通过调节环实现开口尺寸的连续调整，能适配不同外径的圆形管件，钳身主体做了等强度减重设计，长柄尾部预留挂孔，方便现场作业时悬挂收纳。钳口齿牙做了淬硬处理，硬度远高于钳身主体，长期使用磨损后可以单独更换齿牙、钳口套件以及调节弹簧，不需要整体报废更换，能大幅降低现场运维的工具成本。目前常规量产的管钳按手柄长度划分有多个规格，覆盖从小口径家用水管到大口径工业输送管道的不同作业需求，部分轻量化款会采用铝制手柄降低自重，减轻长时间高空作业的握持负担，但钳口受力部件依然保留钢制结构，保证咬合强度和扭矩输出能力。

建模过程中需要重点关注几个配合边界：活动颚板和钳身的滑动导轨间隙要控制在合理范围，间隙过大会导致拧动时钳口晃动摇摆，咬合精度不足；间隙过小则会在泥沙、锈屑进入导轨时出现卡滞，无法顺畅调节开口大小。调节环的内螺纹和活动颚板的传动螺纹要做足够的啮合长度，保证大扭矩施力时不会出现螺纹滑牙失效。钳口齿牙的倾斜角度需要经过反复验证，角度过陡会咬入管件过深破坏管材表面，角度过缓则会在大扭矩下出现打滑，无法有效传递扭矩。钳身和手柄的过渡位置要做圆弧应力释放设计，避免大扭矩施力时在应力集中位置出现断裂。这类手动工具的三维建模，除了还原外观结构，更要还原实际作业中的受力逻辑和配合公差，才能给后续的工装设计、工具改良、作业模拟提供准确的数模支撑，避免数模和实际产品脱节，无法用于工程验证环节。
