杜卡迪摩托车钛合金前轮轴结构设计

这款前轮轴是适配杜卡迪系列摩托车型的行走系统核心承载部件，日常主要应用于大排量运动型摩托车的前轮组装配场景，承担前轮轮毂与前减震下端的连接载荷，传递骑行过程中的路面冲击、制动力矩与转向作用力，是保障前轮转动顺畅、骑行操控稳定的关键结构件。

设计之初优先考虑运动摩托的轻量化需求，选用钛合金作为加工基材，相比传统40Cr调质钢材质的同规格轮轴，整体重量仅为原钢制轴件的一半左右，成品轴身重量控制在180克，能有效降低前轮簧下质量，提升减震响应速度与弯道操控灵活性，同时钛合金本身具备更高的比强度与抗疲劳性能，完全满足大排量摩托高速行驶、激烈驾驶工况下的载荷要求，长期使用也不易出现应力变形或断裂失效。

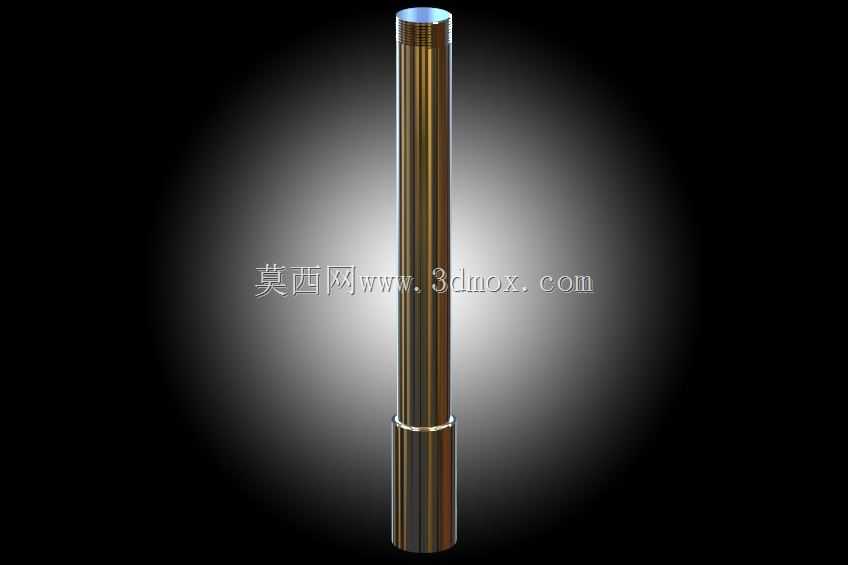

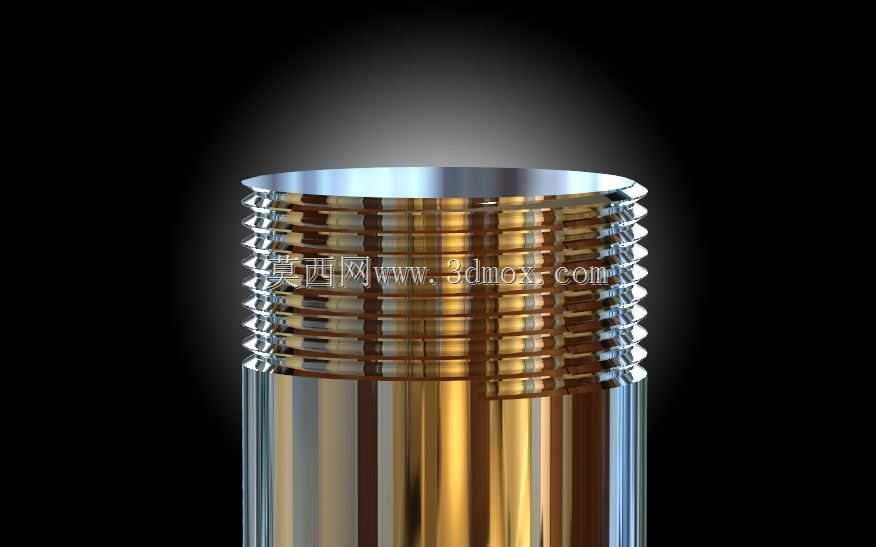

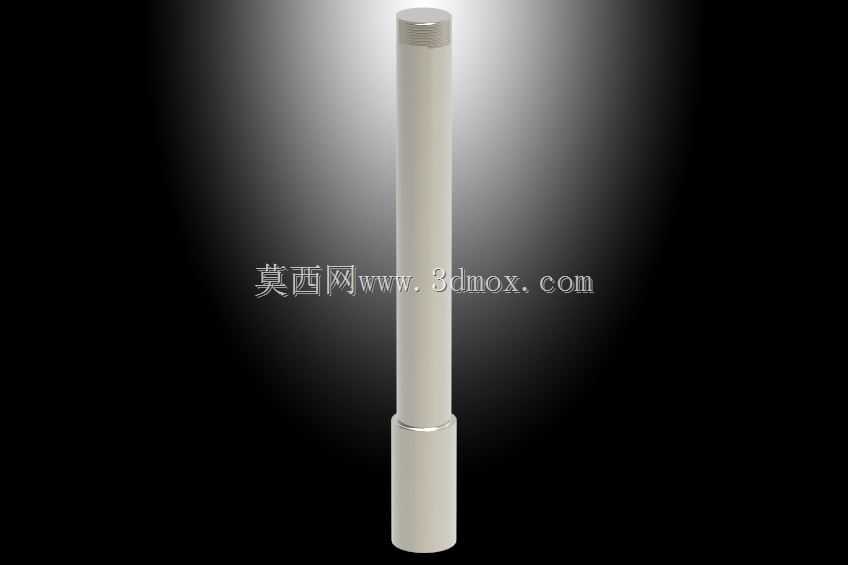

结构设计上采用阶梯轴形式，轴身主体为等直径光杆段，对应轮毂轴承内圈的配合位置做了高精度公差匹配，保证轴承压装后同轴度符合装配要求，避免前轮转动出现卡滞或偏摆；轴身上端加工有细牙螺纹段，用于配合锁紧螺母将轮轴、轮毂、减震衬套轴向锁紧固定，螺纹段与光杆段之间设置退刀槽，避免螺纹加工应力集中，同时保证轴肩端面与减震安装孔端面的贴合度；轴身靠近下端位置设置环形定位槽，用于装配轴用卡簧，限制轮轴的轴向窜动，防止骑行过程中轮轴松脱引发安全事故。

安装边界方面，轴身外径匹配主流杜卡迪车型前减震下端的安装孔内径，光杆段长度适配对应轮毂的宽度尺寸，装配时只需将轮轴从一侧减震孔穿入，依次穿过轮毂轴承内圈、另一侧减震安装孔，最后拧入锁紧螺母达到规定扭矩即可完成安装，不需要额外做改装适配，可直接替换同规格原厂钢制轮轴。轴身表面做了抛光氧化处理，既提升了表面硬度与耐磨性能，也具备更好的抗腐蚀能力，能适应雨天骑行、泥水飞溅等复杂使用环境，延长部件使用寿命。

建模过程中严格按照实际加工公差要求绘制各段尺寸，对螺纹牙型、退刀槽、定位卡簧槽的细节都做了还原，可直接用于加工工艺编制、装配干涉校验，也能作为摩托车改装设计的参考模型，帮助结构设计人员快速完成前轮组的装配匹配工作，减少重复建模的工作量。
