法兰式钻孔主轴头机械结构设计

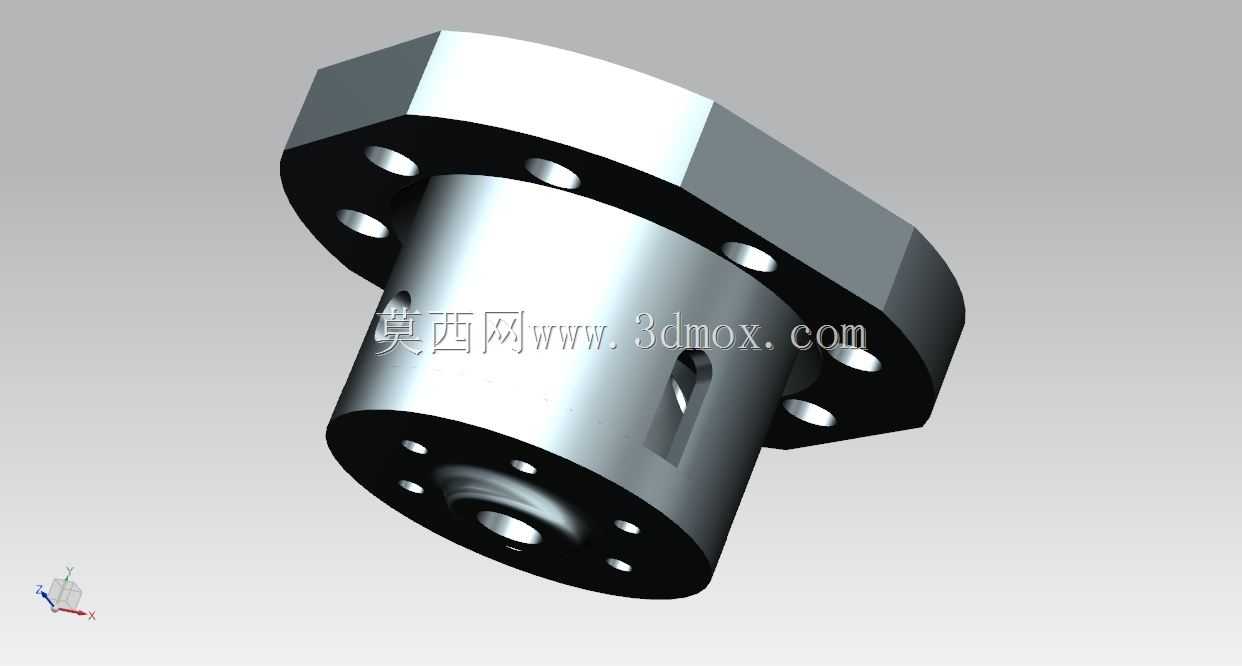

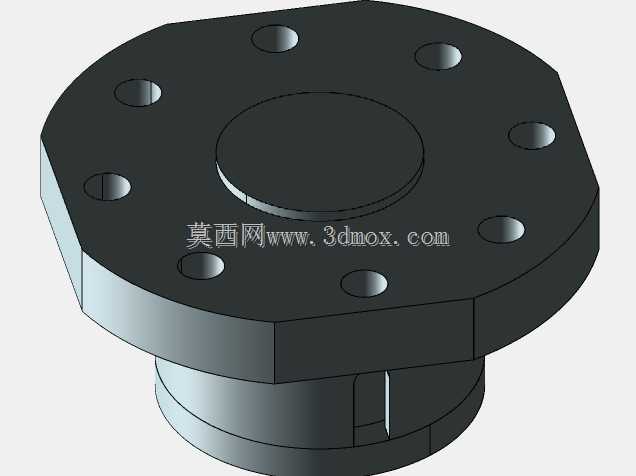

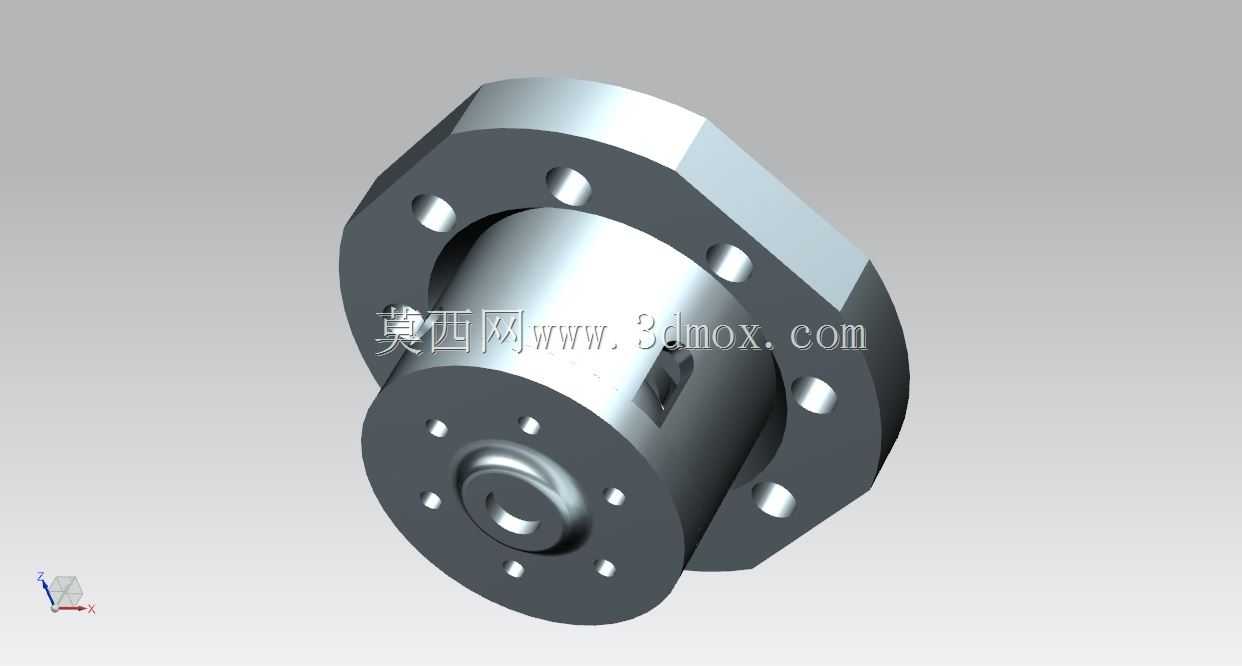

这款法兰式钻孔主轴头主要适配台式钻床、立式钻床的主轴进给单元改造与配套设计，也可集成到专用钻孔组合机床的多轴排布工位中，承担有色金属、低碳钢等常规工件的钻削、扩孔、铰孔工序加工。从结构设计逻辑来看，整体采用两端法兰盘的同轴布局，后端大尺寸法兰用于和机床主轴箱的输出端面完成定位连接，法兰周向均匀分布的沉头安装孔可匹配通用螺栓规格，安装时依靠法兰端面的止口完成径向定位，能有效控制主轴回转的同轴度误差，避免钻削过程中出现偏摆导致孔径超差。前端的小直径法兰用于配套钻夹头或者接杆的安装定位，端面分布的小规格螺纹孔可用于固定防尘端盖，阻挡钻削过程中产生的切屑、切削液进入主轴轴承腔，延长内部轴承的维护周期。

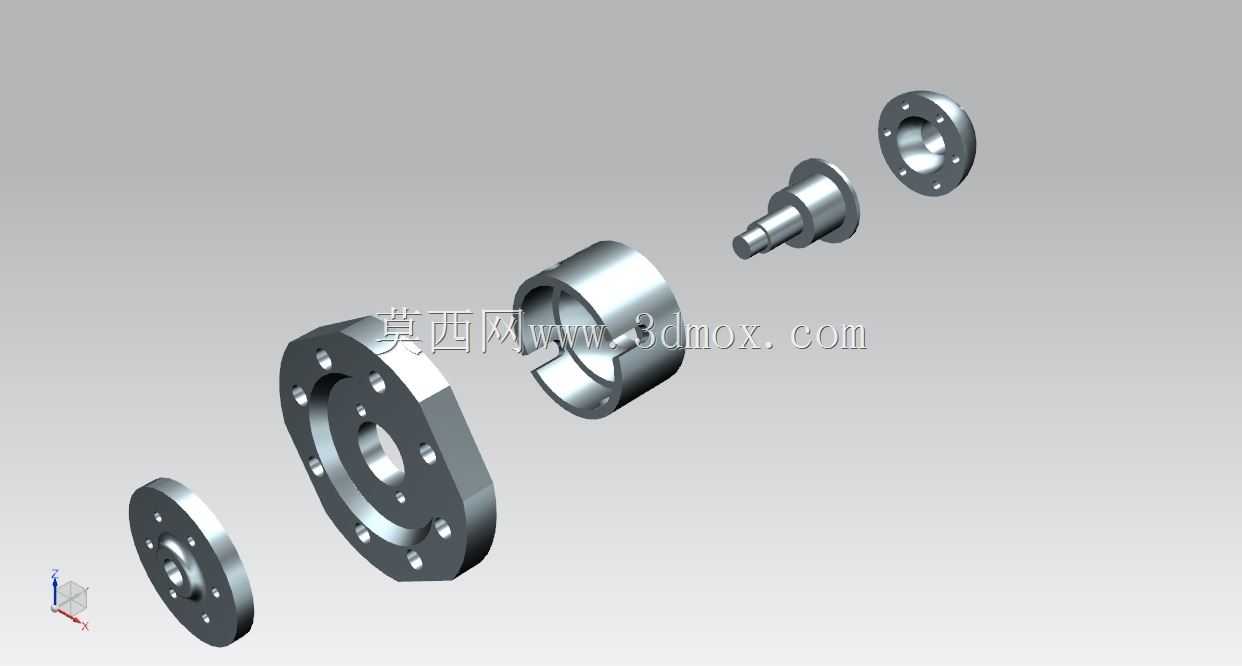

主轴腔体内部采用阶梯式孔系设计，可适配成对安装的角接触球轴承，能同时承受钻削过程中的径向切削力和轴向进给力，轴承位的公差配合选用基孔制过渡配合，既保证轴承内圈与主轴的同步回转，也方便后期维护时的轴承拆卸更换。主轴中心预留的刀具安装锥孔可适配标准莫氏锥柄钻具，无需额外转接套即可完成常用钻头的装夹，减少装夹累积误差。外形尺寸上，整体轴向长度控制在适配常规钻床主轴箱的安装空间范围内，最大外圆直径不超过后端法兰的外接圆尺寸，安装时无需额外扩宽主轴箱的安装面板，可直接替换同规格的老旧主轴头完成设备升级。

实际应用场景中，这类主轴头也可单独作为动力头集成到自动化钻孔专机的工位上，配合进给滑台完成工件的定点钻孔加工，法兰式的安装结构相比螺纹连接的主轴结构，抗振性能更优，在大进给量钻削时不会出现连接松动的问题。设计过程中对主轴的动平衡做了针对性优化，主轴上的键槽、锁紧螺纹都做了对称布局，最高工作转速下的回转振速控制在普通钻床的允许范围内，可满足常规精度的孔加工要求。外部壳体采用合金钢整体加工后做表面发黑处理，具备基础的防锈抗腐蚀能力，可适配湿式切削、干式切削两种加工场景，切削液喷淋、切屑飞溅的工况下不会出现壳体过早锈蚀的问题。
