JE80卧式加工中心整机结构三维建模

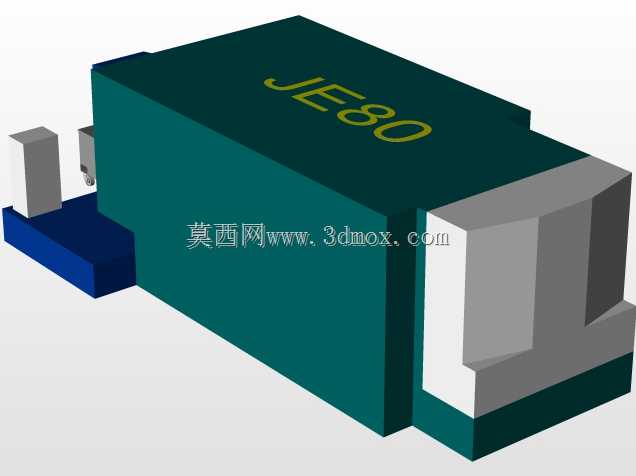

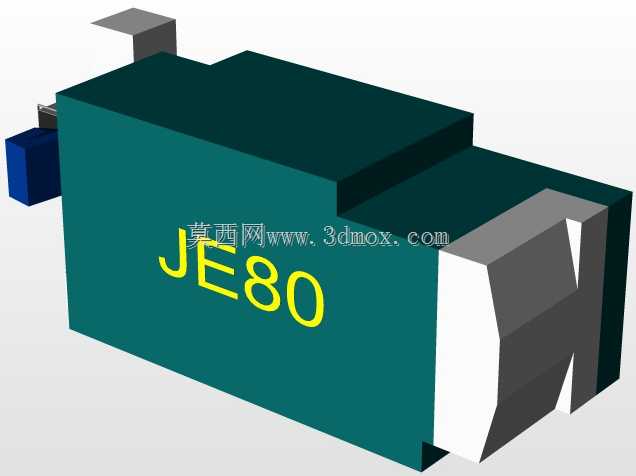

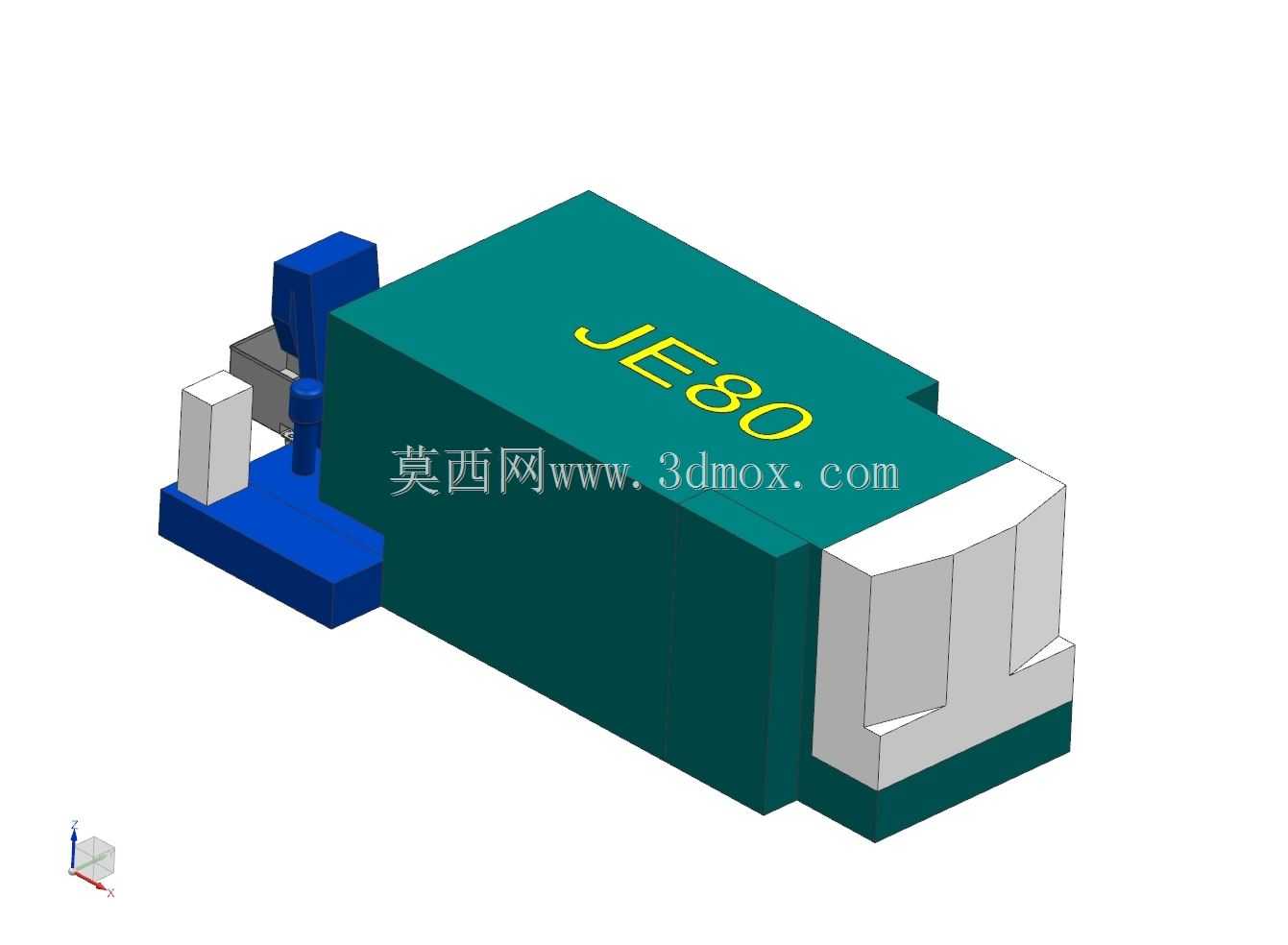

做车间产线布局规划、机床上下料自动化改造的时候，经常需要用到整机级的设备三维模型来做干涉校验、工位排布，这款JE80卧式加工中心的三维结构，刚好能覆盖这类场景的使用需求。从实际加工场景来看，卧式加工中心多用于箱体类零件、复杂结构件的多面铣削、钻镗、攻丝工序，相比立式设备，它的主轴水平布置结构搭配回转工作台，能在一次装夹的前提下完成工件四个甚至更多加工面的工序内容，减少重复装夹带来的定位误差，在汽车零部件、液压阀块、航空结构件的批量加工场景里应用十分广泛。从模型呈现的结构来看，整机采用了固定立柱+移动工作台的经典布局？不对，仔细看结构划分，左侧的主轴单元集成了主轴箱、传动组件与换刀机构的安装位，深绿色的主体部分是机床的床身与防护外罩，床身作为整台设备的承载基础，内部预留了排屑机构、冷却液管路的铺设空间，底部的安装基面做了平整的安装面设计，方便和车间的设备基础做地脚固定，安装边界需要预留出左侧主轴维护、右侧工件上下料、后部电气柜散热的操作空间，不能紧贴墙面布置。设计思路上，这款模型还原了量产机型的结构逻辑：外罩采用大包围式的防护结构，能有效阻挡加工过程中飞溅的切屑与切削液，避免车间环境被污染；主轴侧的布局紧凑，在保证Z轴行程足够覆盖常规加工范围的前提下，尽可能压缩了整机的横向占地尺寸；工作台部分的安装接口做了标准化的结构还原，方便后续搭配不同规格的夹具、回转转台做扩展设计。做产线仿真的时候，用这个模型可以准确模拟机床门的开合行程、主轴的运动范围，提前排查机械手上下料时的路径干涉问题，也能给新厂区的设备排布做精准的空间占位参考，避免后期设备进场才发现通道宽度不足、维护空间预留不够的问题。另外从结构细节来看，模型还原了机床的操作侧布局，操作面板的安装位、冷却系统的外接接口位置都和实际机型保持一致，做工厂数字化建模的时候，不需要再额外花时间测绘整机外形尺寸，能大幅缩短前期方案设计的周期。
