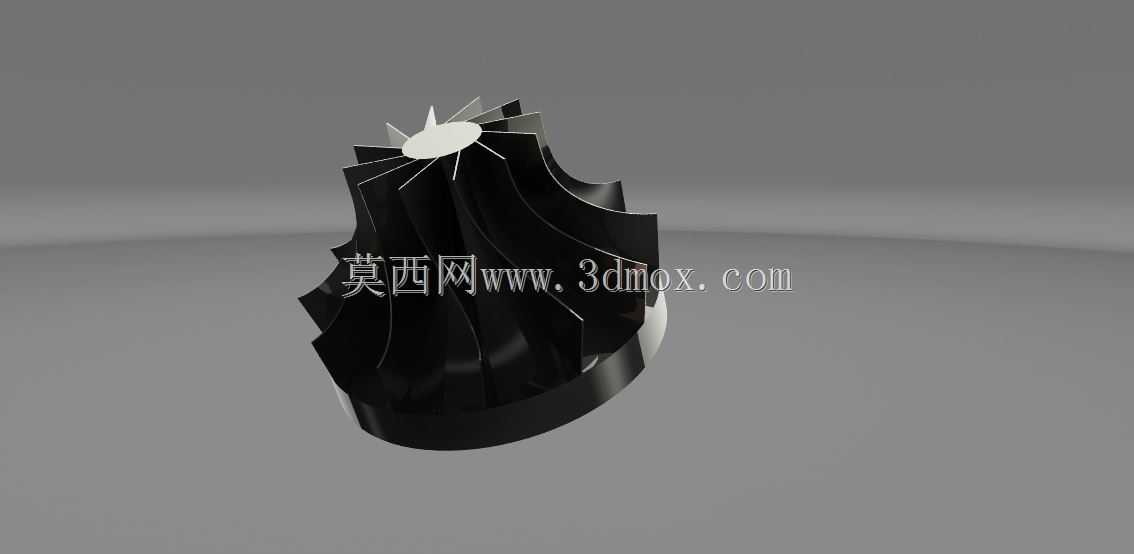

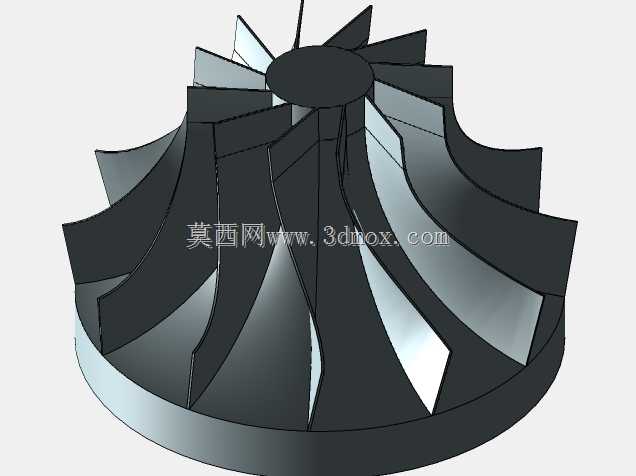

带复杂曲面叶片的径流叶轮结构设计

这类径流叶轮多应用在中小型离心式流体输送设备中，常见场景覆盖车间压缩空气供给单元、工业通风除尘管路的动力端、小型涡轮动力装置的核心做功段，也会配套在部分流体增压泵的转子总成内，承担流体动能与压力能转换的核心功能。实际运行过程中，叶轮随主轴高速旋转，叶片间流道内的介质受离心作用被径向甩出，在叶轮外缘形成稳定的压力输出，同时叶轮中心区域形成负压持续吸入待输送介质，整个做功过程的效率直接和叶片型面的顺滑度、流道截面的变化梯度直接相关。设计阶段优先考虑流道内的介质流动阻力控制，叶片型面采用连续顺滑的空间曲面构造，避免型面出现折角、突变台阶，防止介质在流道内形成涡流、滞流区，降低运行过程中的能量损耗与流动噪音。建模过程中先通过虚拟曲线搭建叶片的空间型线骨架，确定叶片进口端的安装角度与出口端的安放角匹配关系，再通过面上线的方式逐段拟合叶片的截面轮廓，最后用法则延伸功能生成完整的叶片实体，保证每个叶片的型面偏差控制在合理范围内，避免动平衡超标引发的运行振动。从安装边界来看，叶轮中心设置与主轴配合的安装定位孔，孔位公差需匹配对应主轴的配合等级，叶轮轴向定位靠轴肩与锁紧螺母实现，径向定位依靠配合面的过盈量或者键连接传递扭矩，安装时需保证叶轮端面与主轴轴线的垂直度，避免高速旋转时出现端面跳动。叶片的数量与曲率经过匹配设计，既保证单流道的过流面积满足额定流量要求，也避免叶片过密导致流道狭窄、介质通过阻力上升，叶轮外缘的轮廓做了顺滑过渡处理，减少和壳体蜗腔之间的间隙泄漏，提升容积效率。这类叶轮的材质选择会根据输送介质的特性调整，输送普通空气时多采用高强度铝合金或者工程塑料降低自重，输送有腐蚀性的介质时会选用不锈钢或者做表面防腐涂层处理，运行时的线速度需控制在材质允许的范围内，避免离心应力超过材料强度极限引发叶片断裂失效。
