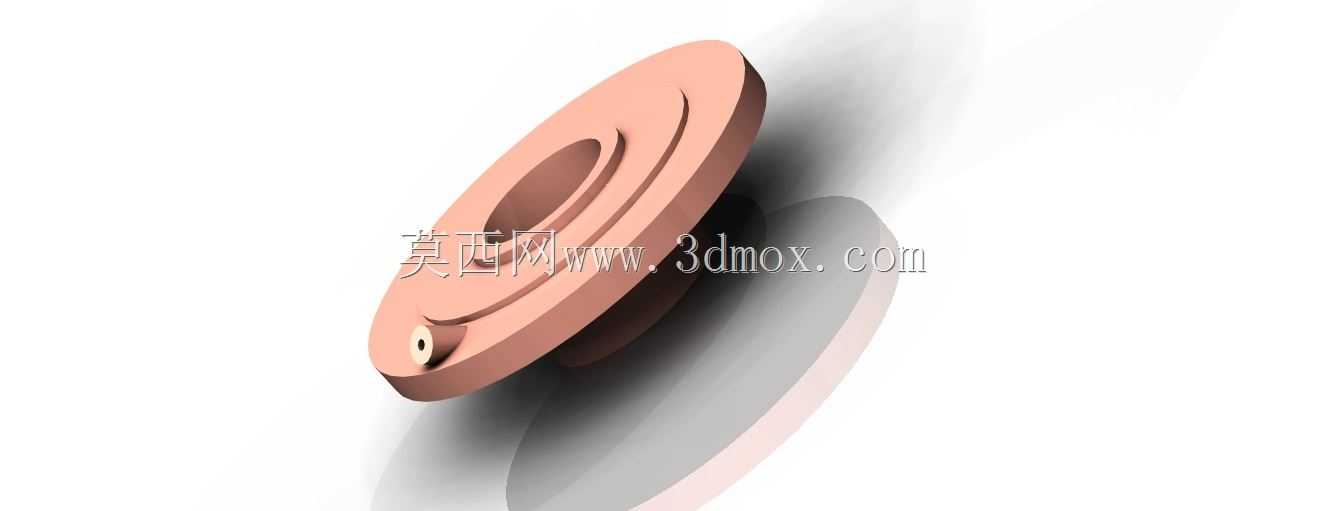

带侧孔阶梯式盘状回转零部件结构

这类带侧孔的阶梯盘状回转件，在轻工输送、小型传动机构里的应用占比不低，多数时候是作为张紧轮组件、从动导向轮的核心基体来使用，日常工况下需要配合衬套、销轴完成绕轴回转动作，侧面的小孔是用来穿装定位销，限制轮体和内部衬套的相对周向转动，避免长期回转过程中衬套跟轮体出现打滑移位，影响整套传动的张紧精度。做结构设计的时候，首先要卡准安装边界的尺寸，轮体的最大外圆直径要匹配对应传动带的宽度，不能出现带体超出轮面的偏磨问题，阶梯凸台的高度要跟安装位的两侧挡板间隙留0.2到0.5毫米的活动余量，既不能间隙太大导致轮体轴向窜动过量，也不能间隙太小出现转动卡滞。中心的通孔尺寸要跟选用的销轴外径做基孔制配合，一般选H7的公差带，保证销轴穿装后同轴度误差控制在0.02毫米以内，避免回转时出现径向跳动。侧面的定位小孔位置要避开中心孔的应力集中区域，距离中心孔外壁的壁厚不能小于3毫米，不然长期受剪切力作用容易出现孔位开裂的问题。设计时还要考虑轮体的动平衡性能，因为这类零件多数是在每分钟几百转的工况下连续运转，整体壁厚要尽量均匀，阶梯过渡处做R0.5的圆角过渡，减少应力集中的同时，也能避免压铸或者机加工过程中出现应力变形。实际选型适配的时候，要注意安装位的轴向空间尺寸，轮体总厚度不能超过安装腔的净宽度，侧面凸台的外径要比安装腔的避让孔直径小1毫米以上，防止转动时跟周边的固定结构发生刮蹭。这类零件的材质一般选用锌合金或者硬质工程塑料，自重较轻，回转惯量小，适合小型传动机构的低负载工况，表面的阶梯环带一方面是用来限制传动带的轴向位置，另一方面也能增强轮体的整体结构强度，减少大直径薄盘件容易出现的翘曲变形问题。建模的时候要优先保证各回转面的同轴度约束，侧孔的定位尺寸要从中心基准面出发标注，避免加工时出现基准偏移，导致定位销装配后出现别劲的问题，影响轮体的转动灵活性。
