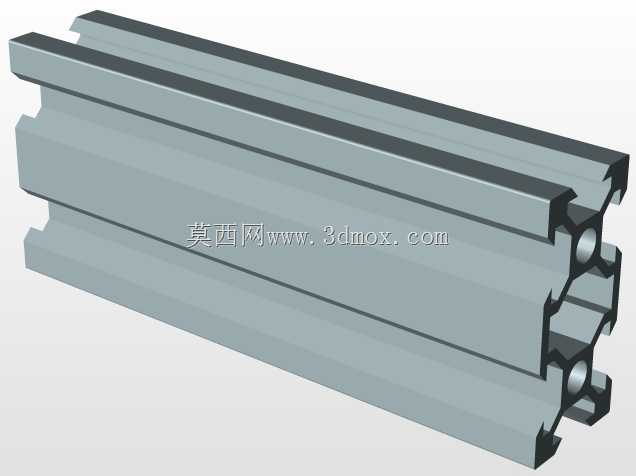

20x40规格工业铝型材截面结构设计

这款20x40截面的工业铝型材，是轻型自动化设备框架搭建场景中应用极广的基础构件，日常在桌面式小型检测工位、电子产线旁的物料周转挂架、实验室小型测试台架、设备外围安全防护栏的横向支撑段都能见到它的身影。从截面结构来看，型材两侧设计有标准T型槽道，槽口尺寸适配行业通用的T型螺栓、方螺母，不需要额外在型材表面打孔攻丝，组装时只需要将预置螺母滑入槽道对应位置，就能快速完成相邻型材、配套脚轮、连接板、亚克力挡板等附件的锁紧固定，后期调整框架布局时，只需要松开对应螺栓就能挪动连接件位置，不会破坏型材本体结构，拆装复用率远高于焊接式钢结构框架。型材的壁厚设计兼顾了结构强度与轻量化需求，单米重量控制在合理区间，单人就能完成长料的搬运与裁切作业，不需要借助重型吊装设备，现场组装的灵活度很高。设计这类型材截面时，首先要匹配20mm、40mm这两个通用安装模数，保证和同系列其他规格铝型材拼接时，安装孔位、槽道位置能够完全对齐，不会出现错位无法装配的问题；其次槽道的内部尺寸要严格控制公差，保证配套紧固件滑入时顺畅不卡滞，同时锁紧后不会出现松脱滑位的情况；型材中部的空腔结构一方面是为了降低整体重量，另一方面也可以作为气动软管、传感器线缆的内置走线通道，避免线缆外露在框架表面，既提升整体设备的整洁度，也能减少生产现场线缆被剐蹭破损的风险。在安装边界方面，这款型材的截面外形尺寸公差控制在±0.2mm以内，裁切端面的垂直度偏差不超过0.1mm每100mm长度，拼接成框架后整体平面度有充足保障，不会出现相邻段型材拼接高低差过大的问题。型材两端可以配套专用的端盖进行封边，避免灰尘、切削碎屑进入槽道和空腔内部，也能防止型材端面的锐边划伤操作人员。如果是用于有防静电要求的电子生产场景，还可以在型材表面做额外的氧化导电处理，配合防静电接地件就能快速导出框架表面积累的静电，避免静电击穿敏感电子元器件。这类铝型材的连接方式除了常规的角件连接外，还可以使用内置连接件、弹性扣件等隐藏式连接方案，组装完成后框架外表面没有突出的连接部件，整体外观更加简洁，也不会因为突出的螺栓头剐蹭到过往的操作人员或者传送带上的物料。在选型时需要注意，这款20x40规格的型材因为截面宽度有限，单段支撑跨度不宜超过800mm，如果需要更长的跨距，就需要在中间增加支撑立柱，避免长期承重后型材出现向下弯曲变形，影响框架整体的结构稳定性。
