侧装式连杆浮球液位控制浮阀结构

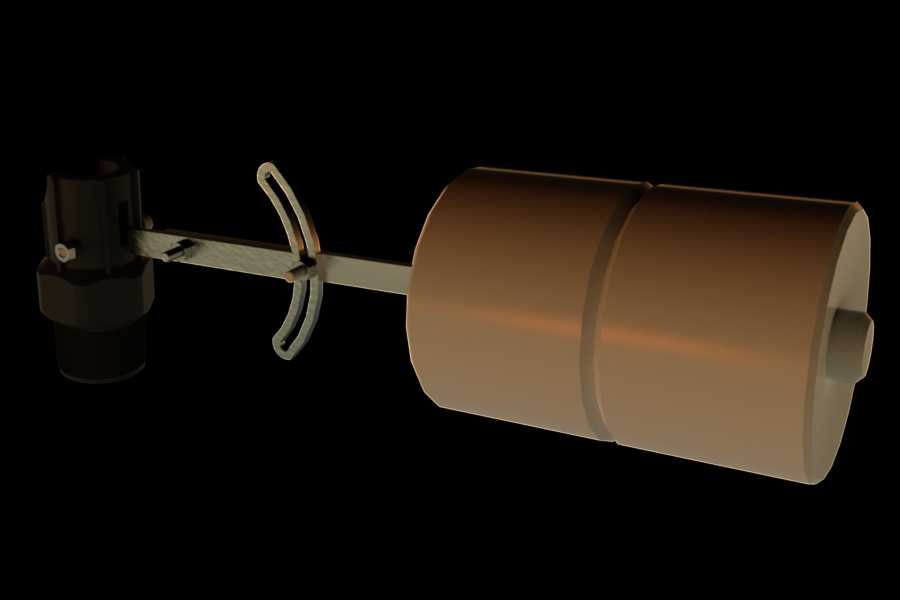

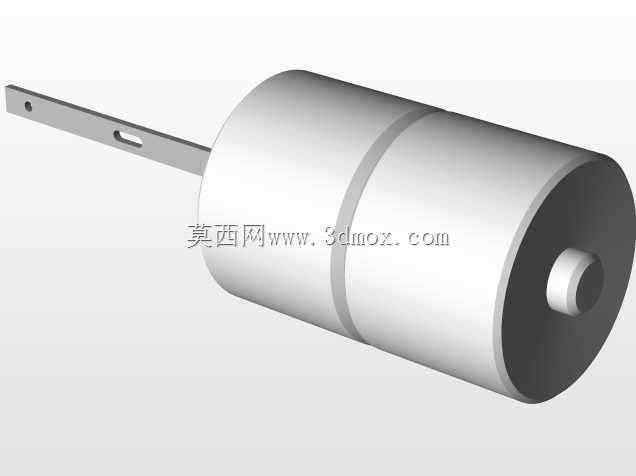

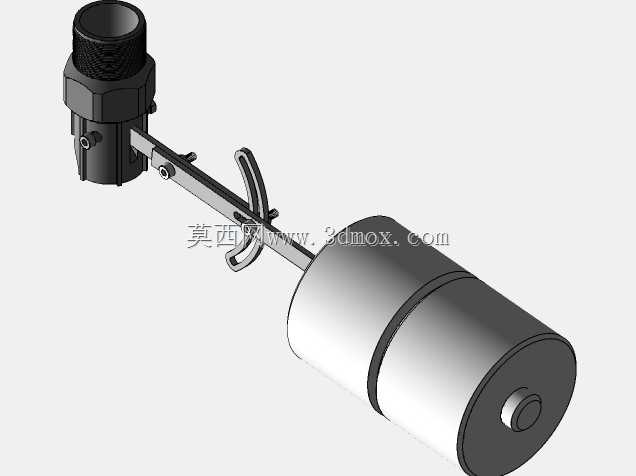

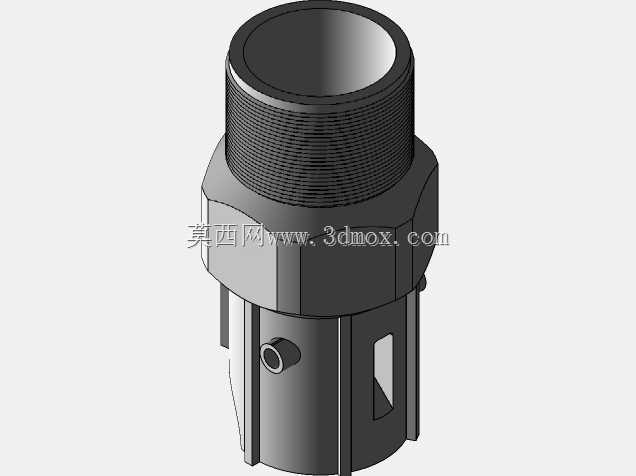

　　这套浮阀结构主要应用在中小型储液罐体、开式水箱、小型工业循环水系统的液位自动控制场景中，核心作用是通过浮球随液位升降的位移，驱动连杆机构触发通断动作，实现液位的上限截断、下限补入的自动控制，不需要额外供电或者外接控制信号，完全依靠浮力与机械结构的配合完成动作，可靠性远高于电子式液位检测部件，在对防爆、抗干扰有要求的储液场景中应用十分广泛。从结构设计来看，整套部件采用侧装式布局，安装端为带密封结构的插接式接头，直接固定在罐体侧壁的预留安装孔上，不需要在罐体顶部或者底部额外开孔，适配现有多数常压储液设备的改造需求，安装时只需要保证连杆的摆动平面与液面升降方向平行，就可以保证动作的顺畅性，不会出现卡滞问题。浮球部分采用双段式圆柱空心结构，

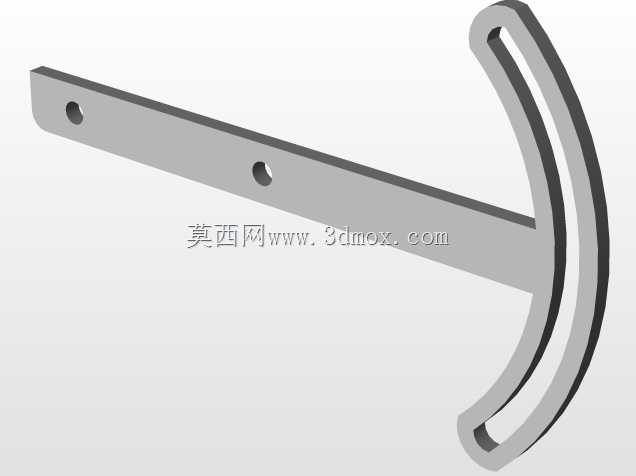

　　相比单球结构，这种设计在相同浮球外径下能获得更大的浮力储备，同时圆柱外形在液面波动时的摆动幅度更小，不会因为液面的小幅晃荡导致机构误触发，浮球与连杆的连接位置做了加强处理，长期浸泡在普通清水、低浓度切削液等常规工业流体中不会出现脱落、腐蚀的问题。连杆部分采用平直金属杆结构，中间设置的弧形卡件是行程限位结构，用来限制浮球的上下摆动极限位置，避免浮球升程过高顶到罐壁、或者降程过低碰到罐底造成结构损坏，同时这个卡件也可以根据实际需要的液位控制区间，小范围调整在连杆上的固定位置，适配不同的液位触发高度需求。安装端的内部集成了磁耦合触发结构，连杆的摆动会带动内部磁钢动作，通过隔离套传递磁力触发外部的微动开关或者阀芯动作，

　　整个触发过程没有贯穿的传动轴，完全避免了安装位置的渗漏问题，不需要额外添加密封填料或者定期更换密封件，后期维护成本极低。从安装边界尺寸来看，整套结构伸入罐体内部的长度根据浮球行程设计，安装时需要确认罐体内部在连杆摆动范围内没有加强筋、管道等遮挡部件，浮球的外径尺寸适配常规的侧壁安装孔，不需要对罐体进行扩孔加工，安装端的固定方式采用卡扣加密封圈的结构，安装时只需要将接头插入安装孔后卡紧即可，不需要额外的法兰连接或者螺纹紧固，单人就可以完成安装作业。在实际使用中，这套浮阀可以直接驱动小型进水阀的阀芯实现自动补水，也可以搭配磁簧开关输出液位开关信号，接入设备的控制系统实现液位的联锁控制，动作响应直接，没有信号延迟，在小型冷却水塔、

　　机床冷却水箱、小型污水处理中间水箱、民用供水水箱等场景中都能适配，结构中没有易损的电子部件，环境适应性强，在多粉尘、高湿度的工业车间环境中也能长期稳定工作，不会因为环境因素出现检测失灵的问题。设计过程中特意将浮球的重心设置在连杆轴线的下方，即使液面出现波动，浮球也能自动保持平衡状态，不会出现绕连杆自转的问题，保证浮力始终作用在连杆的正确驱动方向上，连杆的材质选用抗锈蚀的金属材料，长期浸泡在流体中不会出现锈蚀卡滞，活动连接位置的间隙经过优化设计，既不会因为间隙过大出现晃动误差，也不会因为间隙过小被流体中的杂质卡住，日常使用中只需要定期清理浮球表面附着的污垢，就可以保证动作精度，不需要复杂的维护操作。
