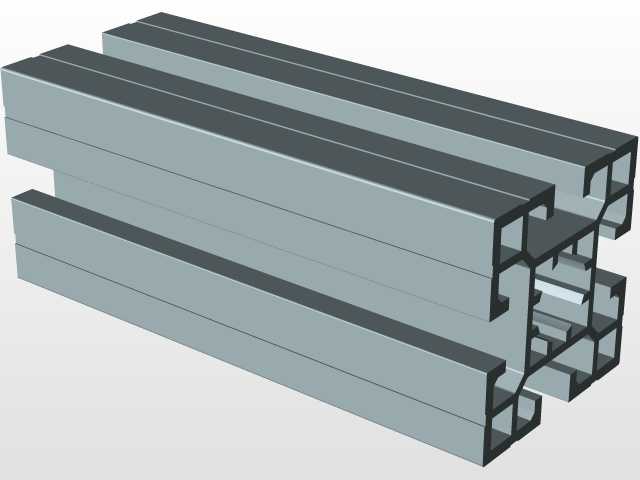

4040工业铝型材框架结构三维建模

　　在自动化生产线搭建、设备机架制作、工作台框架组装的场景里，40系列铝型材是应用频次极高的基础构件，这款40x40规格的工业铝型材，就是针对这类通用装配场景设计的标准型材结构。从实际使用的角度看，这类型材的核心优势在于模块化装配特性，不需要额外做焊接加工，只需要配套对应的角码、螺栓、端盖等连接件，就能快速拼接出不同尺寸的框架结构，不管是小型设备的防护外罩、流水线的侧边支架，还是车间里的物料周转架、检验工作台的主体框架，都能通过切割不同长度的该款型材完成组装，后期调整结构的时候也只需要拆卸对应连接件重新拼接，不会像焊接钢框架那样出现无法二次修改的问题。

　　从设计思路上看，这款型材采用了多腔室的截面结构，四个方向都预留了标准T型槽道，槽道的尺寸匹配行业通用的T型螺栓、螺母尺寸，不管是在型材的哪个面安装附件，比如钣金护板、有机玻璃挡板、走线槽、传感器安装支架，都可以直接将螺母头卡入T型槽内，滑动到需要的位置拧紧螺栓即可完成固定，不需要在型材上额外打孔攻丝，大幅降低现场装配的加工工作量。截面的腔室结构做了等壁厚设计，在保证整体抗弯、抗扭强度的前提下，尽可能降低型材的单位长度重量，对比同规格的方形钢管，这款铝型材的重量要低近三分之二，搬运、组装的时候单人就能完成长尺寸型材的移位作业，同时铝合金材质本身的表面氧化层自带防锈能力，不需要额外做喷漆、镀锌等表面处理，组装完成的框架在常规车间环境下使用不会出现锈蚀掉漆的问题，后期维护成本极低。

　　关于外形尺寸与安装边界，这款型材的外轮廓截面为标准40mm×40mm正方形，截面的棱边做了小尺寸的倒角处理，避免装配过程中锐边划伤操作人员，四个方向的T型槽开口尺寸统一，配套的紧固件可以通用互换，不需要针对不同槽位准备不同规格的配件。在做框架设计的时候，单根型材的长度可以根据实际需求裁切，拼接直角框架的时候，两根型材的对接端面只需要保证裁切垂直度，配合直角角码连接就能保证框架的整体垂直度，相邻两根型材拼接后的外表面齐平，不会出现突出的连接结构影响后续护板的安装。如果需要在框架上安装脚轮、可调支撑脚，只需要在型材端面安装对应的端盖连接件，直接拧入脚轮的螺杆即可，不需要额外焊接安装板。

　　从实际选型的角度看，这款40x40规格的型材属于中等负载级别的框架型材，单根长度1米的情况下，中部静态负载可以达到近百公斤，完全满足常规小型设备机架、工作台、防护围栏的负载要求，如果是跨度更大的框架结构，也可以通过在型材腔室内加装加强衬钢的方式提升整体刚性，不需要更换更大规格的型材。在做三维建模的时候，这款型材的模型严格按照实际截面尺寸绘制，T型槽的内部尺寸、腔室的壁厚、棱边的倒角都和实际量产的型材尺寸一致，在做整体设备装配设计的时候，可以直接调用这个模型完成框架的拼接装配，提前验证各个连接件、安装附件的配合间隙，避免实际装配的时候出现干涉问题，也可以直接通过模型统计不同长度的型材用量，提前做下料裁切的规划，减少现场施工的材料浪费。

　　在不同的应用场景里，这款型材的适配性也很强，比如做设备防护围栏的时候，可以在T型槽内嵌入密封胶条，再卡入透明亚克力板或者金属网片，就能快速组装成安全防护隔断；做流水线工作台的时候，可以在型材侧面安装走线槽、气源管路接头，把电线、气管都隐藏在型材侧边或者槽道内部，让整体外观更整洁，也避免管线外露被剐蹭损坏；做物料货架的时候，可以在型材的槽道内安装层板托件，根据存放物料的高度灵活调整层板的间距，不需要重新打孔固定。这类标准化的铝型材构件，本质上是把框架结构的制作从传统的焊接、打磨、喷漆的离散加工模式，变成了模块化的装配式作业，不管是小批量的设备定制，还是大型生产线的快速搭建，都能大幅缩短施工周期，同时保证框架的制作精度一致性。
