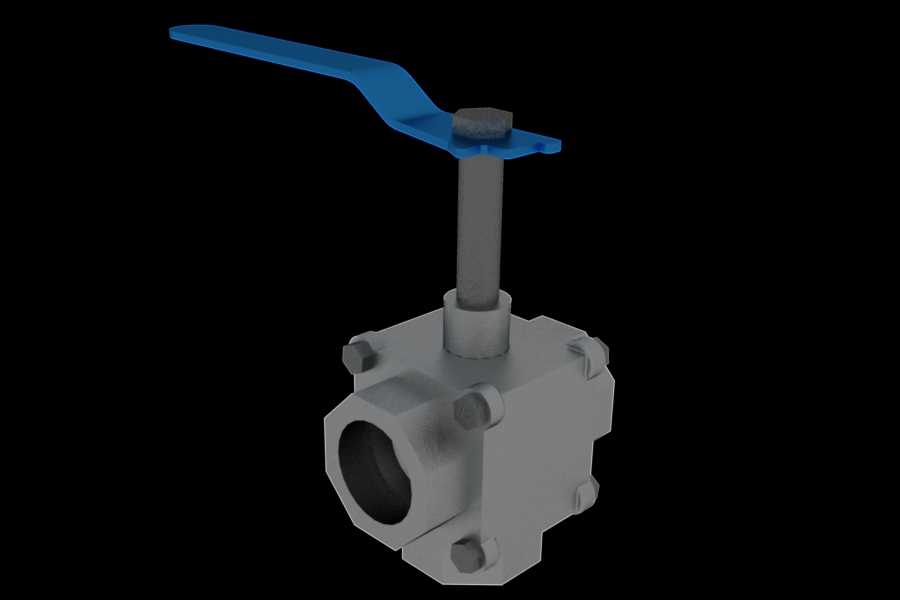

带蓝色手柄三通式内螺纹球阀结构

　　在液压站配套油路、小型化工流体输送支路、车间压缩空气分配管路这类需要对介质流向做切换的场景里，三通球阀的选型合理性直接影响整套管路系统的运维效率与密封可靠性。这款手动三通球阀采用方体锻造阀体结构，三个接口统一为内螺纹制式，适配常规低压流体输送场景下的镀锌管、尼龙油管、PU气管的螺纹连接需求，无需额外焊接法兰，安装时仅需在管端缠绕生料带或加装密封垫即可完成对接，适合现场改造、小型设备集成这类安装空间紧凑、施工周期短的项目。从结构设计逻辑来看，这款球阀采用上装式阀杆装配思路，阀杆从阀体上方装入，底部通过台阶结构与球体的驱动槽配合，避免阀杆在介质压力作用下被顶出阀体，相比侧装式结构减少了一道横向密封点，降低了外泄漏的风险。

　　阀体外部的紧固螺栓沿方体四个角均匀分布，将左右阀盖与中间阀体压紧，中间的密封垫片根据输送介质不同可更换为丁腈橡胶、氟橡胶或紫铜材质，适配水、液压油、低压气体、弱腐蚀性化工介质等不同工况的密封需求。操作端采用加长蓝色冲压钢板手柄，手柄长度经过力矩匹配，在公称压力1.6MPa的工况下，操作人员无需借助加力杆即可完成90度旋转切换，手柄表面做喷塑处理，在车间多油污、多粉尘的环境下不易锈蚀，手柄与阀杆的连接采用扁方配合加顶部螺母锁紧的结构，长期使用不会出现手柄打滑空转的问题。从安装边界尺寸来看，这款球阀的方体阀体结构相比同通径的铸造型三通球阀外形更规整，三个接口的中心距控制在紧凑范围内，在管路排布时不需要预留过大的操作空间，

　　手柄旋转90度的运动包络不会与周边的管路、支架产生干涉，适合集成在阀组安装板、设备内部管路这类空间受限的位置。球体采用三通通孔结构，可实现L型或T型的流向切换，L型通路可完成两路介质的换向，T型通路可实现三路介质的合流或分流，用户可根据实际管路需求调整球体的装配角度，不需要额外更换阀体部件。在实际使用过程中，这类手动三通球阀常被用于替代多个两通球阀的组合方案，比如在循环水系统的备用泵切换支路、液压系统的压力测试旁路、压缩空气系统的双工位供气切换场景，单只三通球阀即可完成原本需要两到三只两通球阀才能实现的功能，减少了管路的接头数量，也就降低了潜在的泄漏点，同时缩小了阀组的整体安装体积。阀体的流道采用等径设计，

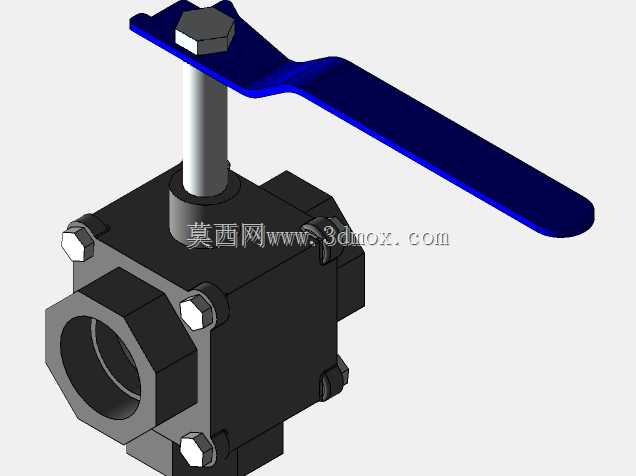

　　介质通过时的流阻与直通管路基本一致，不会出现明显的压力损失，适合对流量稳定性有一定要求的流体输送场景。阀杆部位采用双重O型圈密封，上部的防尘圈可阻挡外部粉尘、油污进入阀杆摩擦副，下部的密封O型圈承受介质压力，长期开关操作后如果出现阀杆处微漏，仅需适当压紧顶部的填料压盖即可消除泄漏，不需要将整个阀门从管路上拆下，大幅降低了现场运维的工作量。在建模细节上，这款模型还原了阀体外部的螺栓凸台、手柄的冲压折弯弧度、阀杆与手柄连接的扁方结构、内螺纹接口的倒角细节，结构工程师在做管路排布设计时，可直接调用该模型进行装配干涉检查，准确预留安装操作空间，避免现场安装时出现阀门与周边部件碰撞、手柄无法正常旋转的问题。
