深沟球滚动轴承工业传动结构设计

在各类旋转传动设备的结构设计中，这类深沟球滚动轴承是应用覆盖范围极广的支撑类零件，从普通的民用家电电机主轴，到工业生产线的输送辊道、机床的进给轴支撑、中小型减速机的输入输出轴定位，都能见到这类结构的身影。它的核心功能是承接轴系运转过程中的径向载荷，同时可承受一定比例的双向轴向载荷，将轴系运转时的滑动摩擦转化为滚动体与滚道之间的滚动摩擦，大幅降低传动过程中的功率损耗与零件磨损速率，保障轴系长期稳定在设计公差范围内运转。

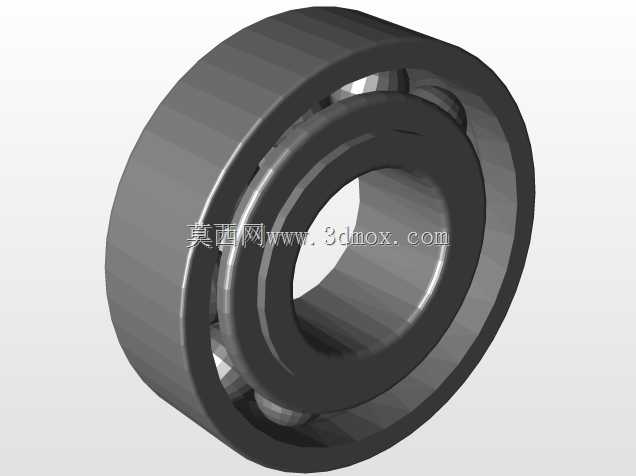

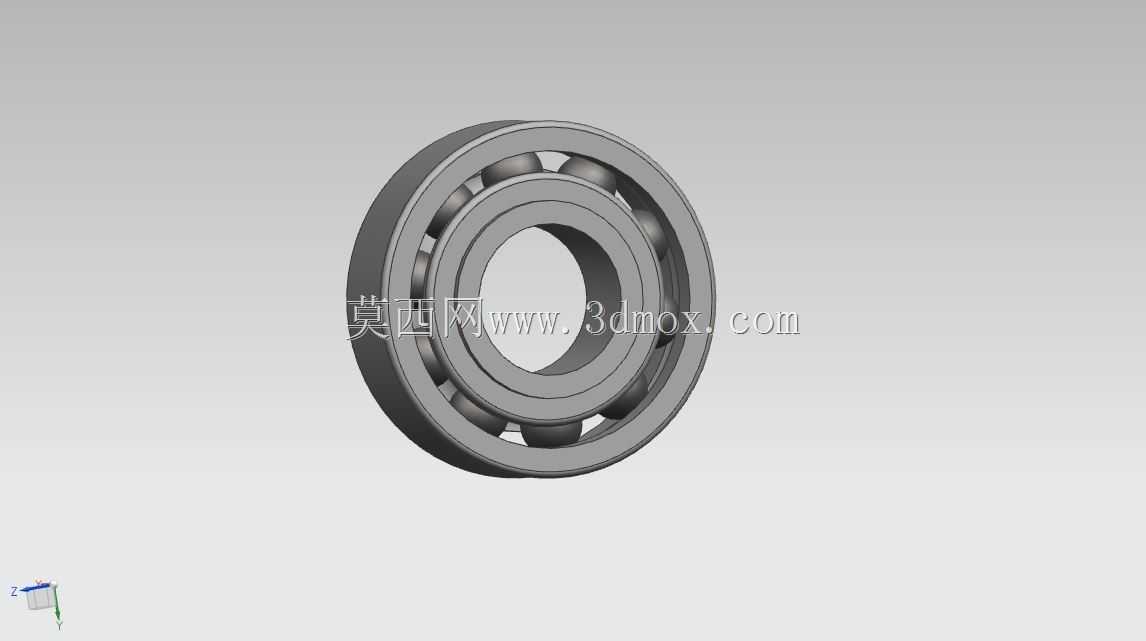

从结构设计逻辑来看，该轴承采用双滚道套圈配合均匀排布的钢制滚动体结构，内圈与待支撑的传动轴采用过盈配合实现周向与轴向定位，外圈则嵌入设备轴承座的安装孔内，通常采用过渡配合兼顾安装便捷性与外圈定位稳定性。滚动体被保持架均匀分隔在内外圈滚道之间，避免相邻滚动体直接接触产生额外摩擦与卡滞，保持架的兜孔间隙经过反复校核，既给滚动体留出足够的运转活动空间，又不会让滚动体在运转过程中出现过大的窜动偏移。

在安装边界的尺寸把控上，这类轴承的内圈内径、外圈外径、装配总宽度都遵循通用的工业标准尺寸序列，设计选型时无需额外定制非标准安装位，可直接匹配对应规格的轴径与轴承座孔位。安装过程中需要注意，压装作用力需直接作用在对应配合的套圈端面上，禁止通过滚动体传递压装力，避免造成滚道压痕、滚动体变形等不可逆损伤，影响后续运转精度与使用寿命。日常设备维护中，这类轴承可根据运转工况定期补充润滑脂，在滚道与滚动体接触面形成稳定油膜，进一步降低摩擦损耗，延长零件更换周期，减少设备停机维护的时间成本。对于结构设计从业者而言，这类标准件的三维建模需要严格把控滚道的曲率半径、滚动体的直径公差、套圈的倒角尺寸等细节，确保装配时不会出现干涉问题，同时能准确模拟轴系支撑的受力状态，为后续的整机结构强度校核提供可靠的模型依据。
