铰接式机械连接支撑构件结构设计

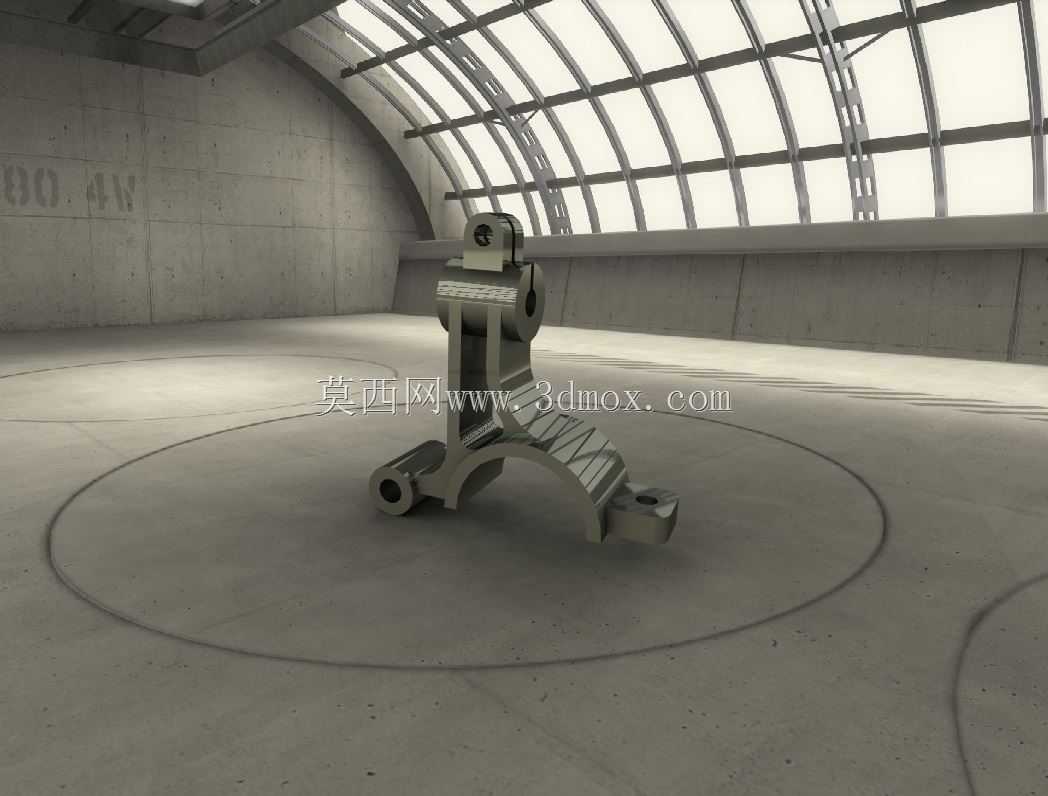

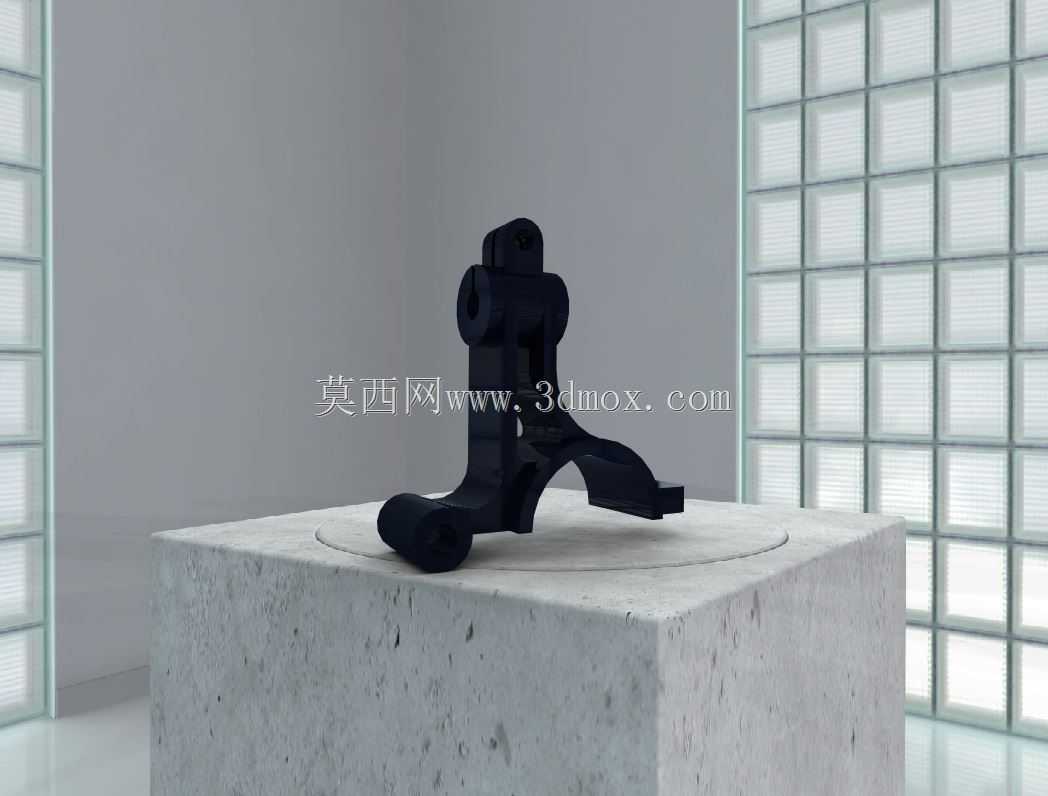

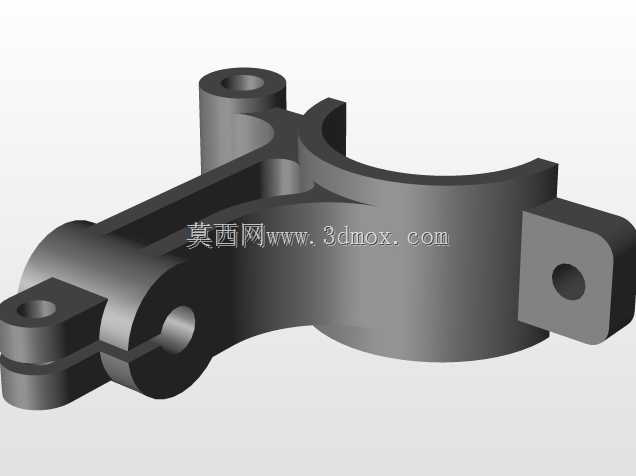

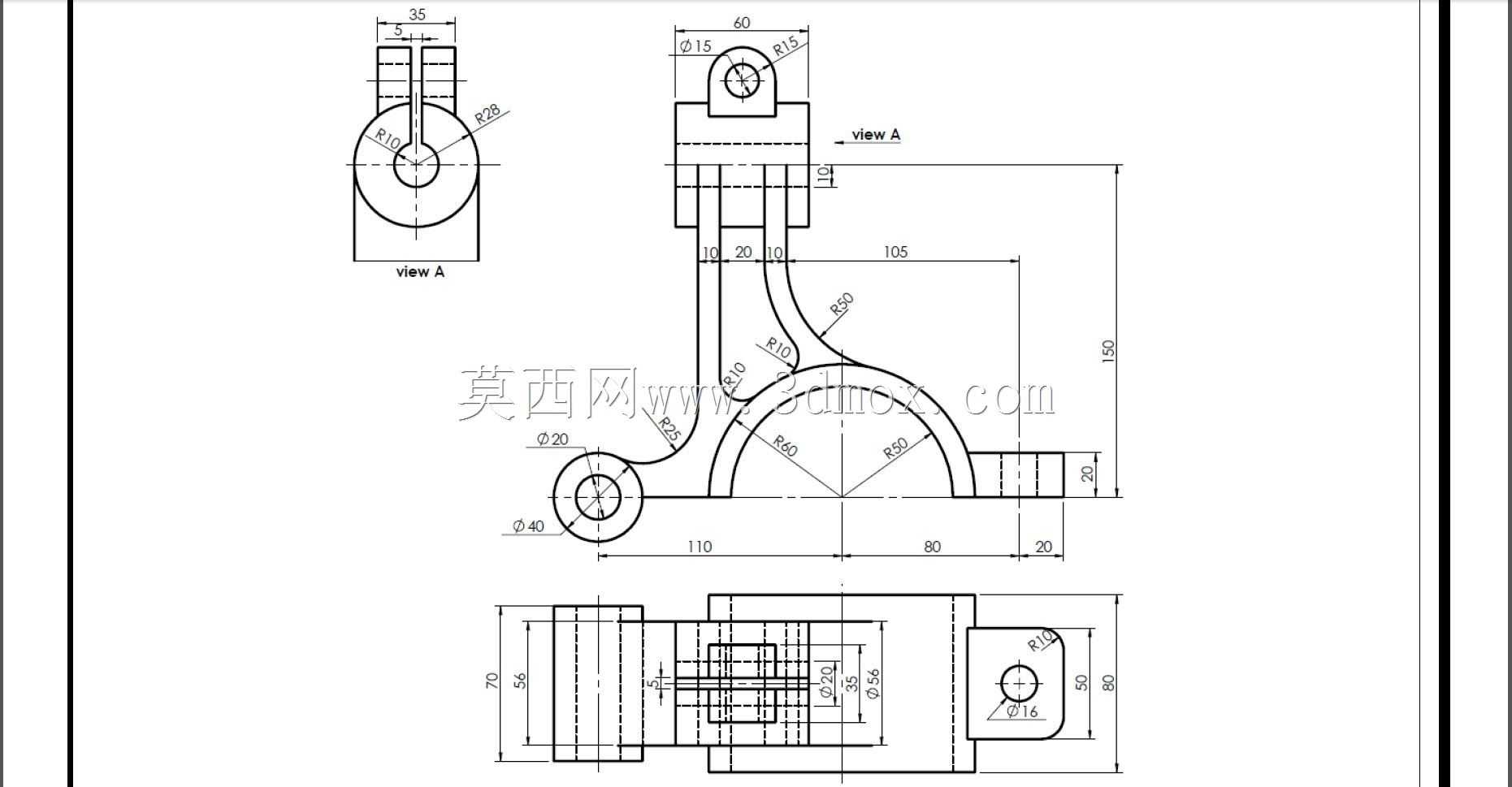

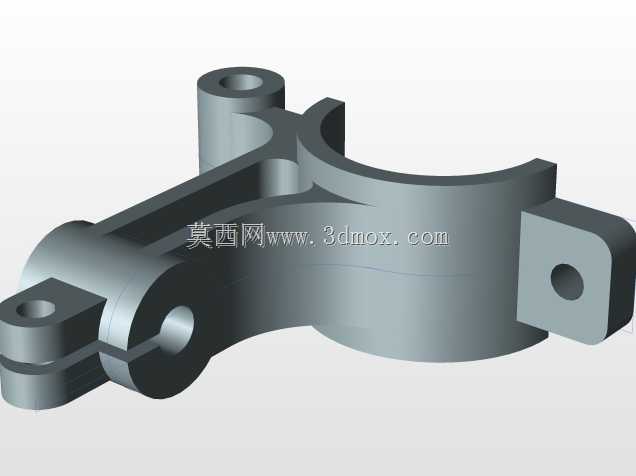

这类铰接式支撑连接构件，常应用在工业设备的活动关节部位，承担载荷传递与相对转动的核心功能，在工程机械的操作机构、自动化生产线的摆动工位、专用设备的可调支撑单元中都能见到这类结构的身影。从结构设计逻辑来看，构件主体采用弧形基座搭配双侧铰接耳板的布局，弧形基座的内弧面可与配套的圆柱类安装面贴合，增大接触面积以降低接触面压，避免长期受载出现局部压溃变形；上部的铰接耳板预留同轴销孔，用于穿装铰接销轴，实现与相邻摆动部件的转动连接，耳板外侧设置的限位凸台可约束销轴的轴向窜动，减少运转过程中的销轴磨损与异响。构件下部延伸出的两个带孔支脚，用于穿装紧固螺栓，将整个构件固定在安装基座上，支脚的安装孔位间距经过匹配计算，可适配常规规格的安装螺栓，同时预留足够的扳手操作空间，方便现场装配与后期维护拆卸。在功能特性层面，该构件同时承担径向支撑载荷与周向转动导向的作用，铰接部位的孔位公差按照间隙配合设计，既保证销轴转动顺畅无卡滞，又避免配合间隙过大导致的摆动虚位，减少设备运转过程中的冲击振动。设计过程中针对受力集中的耳板与基座衔接位置做了圆弧过渡处理，消除直角应力集中点，提升构件的疲劳强度，可承受频繁往复摆动带来的交变载荷，延长构件的实际使用寿命。外形尺寸方面，构件整体高度控制在适配常规铰接机构的安装范围内，弧形基座的曲率半径匹配常用的安装轴径，双侧耳板的间距适配对应规格的连接叉臂，安装时无需额外做适配加工，可直接与同系列的配套部件组装，降低现场装配的调整工作量。这类构件的建模过程严格遵循机械设计的公差配合要求，各部位的倒角、圆角都按照实际加工工艺设置，既满足铸造或机加工的工艺可行性，也保证装配时不会出现干涉问题，可直接用于设备的虚拟装配验证、运动仿真校核，也能作为同类构件设计的参考原型，帮助结构设计人员快速完成类似铰接支撑结构的方案迭代，减少重复建模的工作量。
