多接口铰接式机械连接构件结构设计

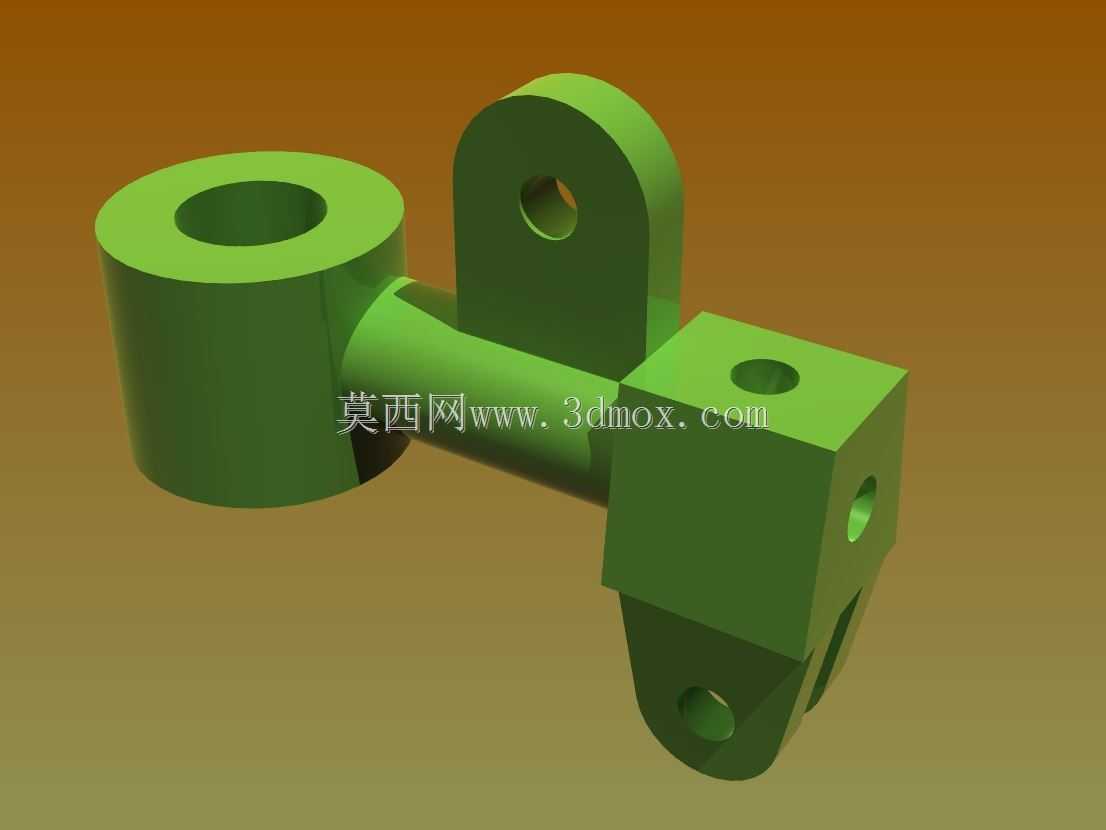

这类多接口铰接连接构件，常应用在轻工自动化生产线的连杆传动组、小型工程机械的操纵联动机构，以及非标设备的可调支撑单元中，作为不同运动模块之间的力传递与角度补偿载体，承担着连接固定端与活动端、适配多方向铰接转动的核心作用。从结构布局来看，构件左侧设置带轴向通孔的圆柱套筒结构，该通孔用于穿装固定销轴或导向轴，可实现构件绕固定轴的定轴转动，套筒的轴向长度与通孔直径匹配常用的标准销轴规格，安装时可通过轴用挡圈或锁紧螺母实现轴向限位，避免工作过程中出现轴向窜动。中部的连接轴段做了等径过渡处理，轴段长度根据两端安装位的间距预留了足够的装配间隙，既保证两端结构的连接强度，又不会在转动过程中与周边相邻构件发生运动干涉。中部向上延伸的单耳铰接板，板上开设垂直于主轴线的铰接孔，用于连接垂直方向的联动杆件，耳板的厚度经过受力核算，可承受常规工况下的径向拉压载荷，孔位边缘做了倒角处理，既方便销轴装配，也能减少应力集中带来的断裂风险。构件右侧的方块基座上开设垂直方向的螺纹安装孔，可用于固定外接的触发挡片、传感器支架或者小型执行元件，方块下方延伸的双耳铰接结构，两个耳板的同轴度公差控制在合理范围内，用于连接末端的执行摆臂，双耳之间的间隙宽度适配常规厚度的连杆接头，装配时无需额外加调整垫片即可实现顺畅转动。整个构件的所有铰接孔位均预留了润滑脂加注的间隙空间，长期往复转动工况下可定期加注润滑脂降低磨损，各部位的壁厚根据受力大小做了差异化设计，受力较大的套筒与耳板连接处做了圆角过渡，非主要受力区域适当缩减壁厚控制整体重量。安装边界方面，构件绕左侧套筒轴线转动的最大摆角可根据周边配套结构调整，右侧双耳结构的转动平面与左侧单耳板的转动平面呈空间垂直状态，可实现两个垂直方向的角度补偿，适配多自由度联动的传动需求，所有孔位的尺寸均匹配行业通用的标准紧固件规格，无需定制特殊连接件即可完成装配，在小型传动机构的改造、非标设备的快速搭建场景中，这类构件可直接作为标准传动单元选用，大幅缩短结构设计与零件加工的周期。
