带防滑握区的透明PET饮用塑料瓶

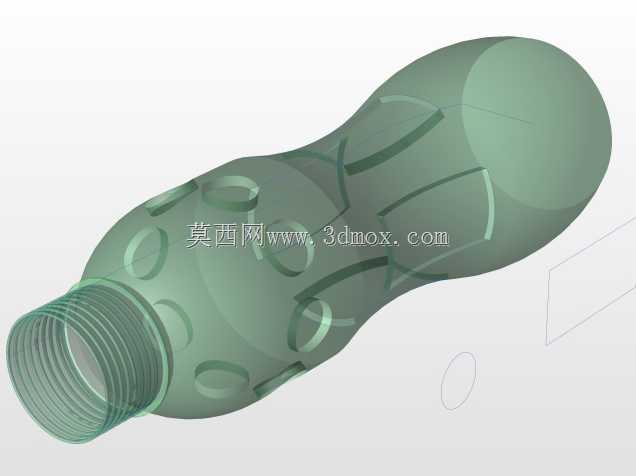

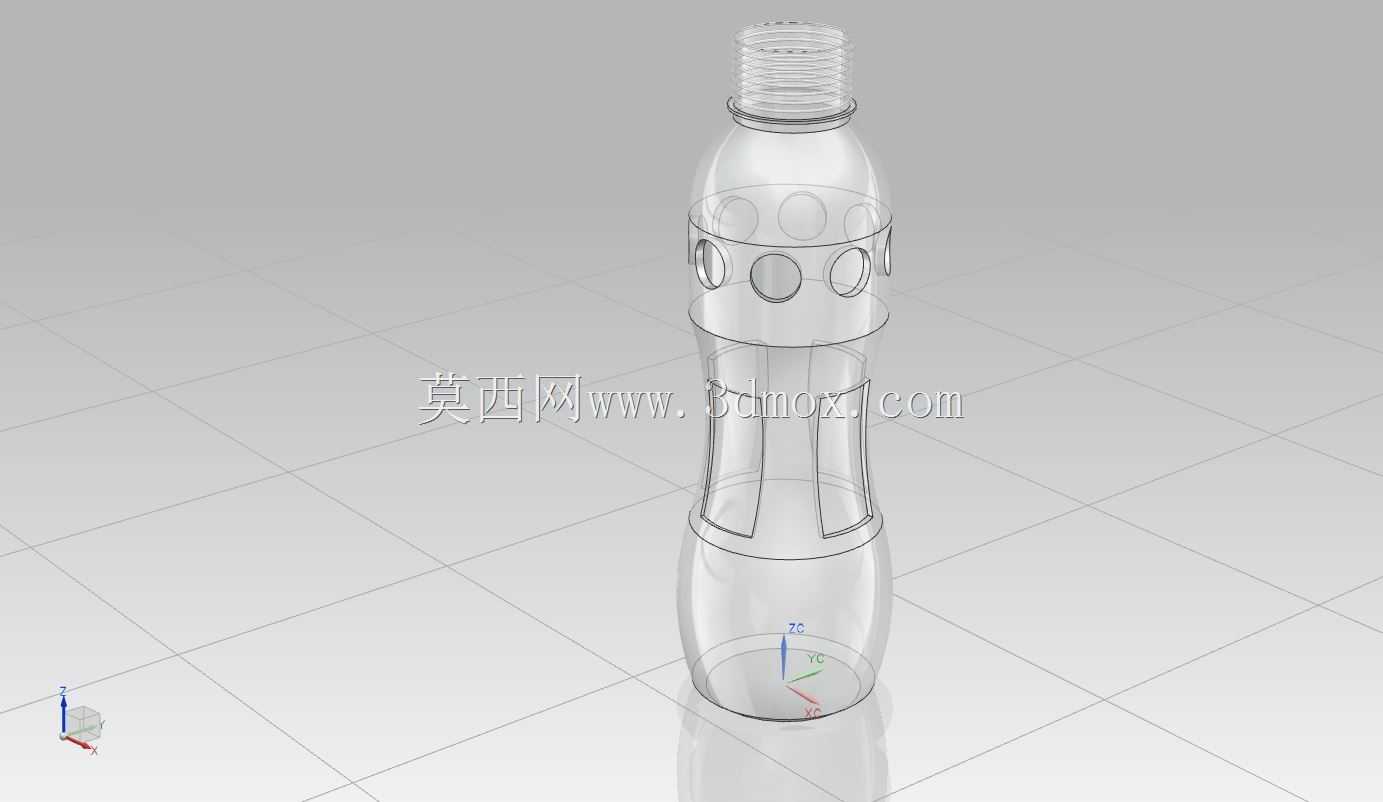

这款塑料水瓶的建模围绕日常便携饮用场景展开，核心适配常温瓶装饮用水、无糖茶饮等快消饮品的灌装、流通与终端使用需求，建模过程中优先匹配吹塑成型的工艺特性，所有曲面过渡均做了脱模斜度预留，避免后续开模阶段出现倒扣、壁厚不均的问题。瓶身整体采用三段式结构设计，底部为内凹五瓣式支撑结构，建模时特意做了圆角过渡与加强筋排布，既可以保证灌装后直立放置的稳定性，也能抵消灌装、运输过程中内部液体晃动产生的应力，避免瓶底受压开裂。中部握持区做了内收收腰处理，收腰弧度贴合成年人手掌自然弯曲的形态，同时在收腰区上方排布了一圈圆形内凹防滑点位，这些凹点深度控制在1.2mm，既不会过度削弱瓶身结构强度，又能在手部沾水、出汗时增加摩擦力，防止单手握持饮用时滑落。瓶口采用标准28mm口径螺纹结构，建模时严格匹配通用瓶装水的瓶盖密封尺寸，螺纹牙型、导程均参照行业通用标准做了参数化设置，可直接适配现有市面上的常规防盗瓶盖，不需要额外开模定制密封件，能大幅降低量产阶段的配件采购成本。瓶身上段与下段采用等壁厚透明曲面设计，壁厚均匀控制在0.3mm，既满足吹塑工艺的成型要求，也能在保证结构强度的前提下尽可能减少原料用量，控制单瓶重量。建模过程中特意对所有棱边做了R0.5以上的圆角处理，避免尖锐边角在运输堆叠过程中产生应力集中，也能防止消费者握持时被边角硌伤。整体模型的曲面连续性达到G2级别，渲染后可直接用于包装方案评审、手板打样验证，也可导入吹塑模具设计模块直接拆分模腔、型芯结构，减少重复建模的工作量。在流通适配性上，瓶身最大外径控制在66mm，可直接适配现有常规瓶装水的自动灌装线卡位、运输纸箱格位、商超货架陈列槽，不需要调整现有产线与包装规格，能直接对接快消品的量产供应链体系。
