闭合式滚子传动链条三维结构设计

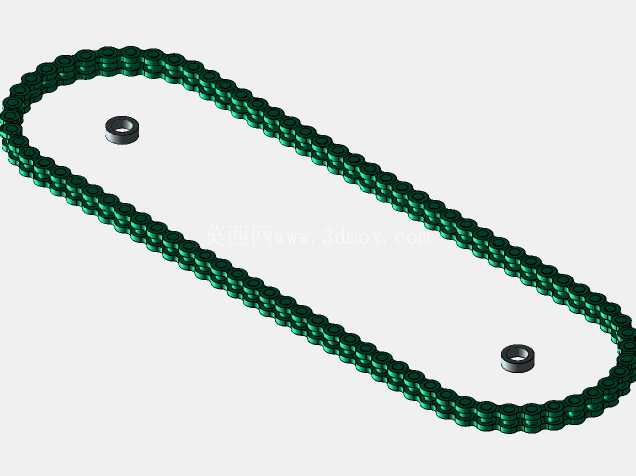

　　在各类机械传动场景中，滚子链条是应用范围极广的挠性传动部件，区别于齿轮传动的固定中心距限制、带传动的打滑丢转缺陷，链条传动能在高温、多尘、重载的恶劣工况下保持稳定的传动比，同时允许两传动轴之间存在较大的中心距，这一特性让它在输送设备、农业机械、机床辅机、摩托整车、轻工生产线等领域都占据了不可替代的位置。本次设计的闭合式滚子链条，在建模阶段就充分考虑了实际装配中的啮合精度问题，每一节链节的内链板、外链板、套筒、滚子、销轴都做了独立的参数化建模，没有采用简化的阵列偷懒做法——很多新手建模时容易忽略链节之间的铰接间隙，直接把所有链节做成刚性整环，这样的模型导入装配环境后根本无法完成动态啮合仿真，甚至在做干涉检查时会出现整圈链条全干涉的低级错误。

　　从实际功能层面看，这套链条的滚子部分做了外径与套筒内径的间隙配合设计，工作时滚子可以绕套筒自由转动，当链条与链轮轮齿啮合时，滚子会随啮合接触产生自转，把链节与轮齿之间的滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量，延长整套传动副的使用寿命；内、外链板采用了8字形的等强度截面设计，这是经过上百年工业验证的成熟结构，能在保证链板抗拉强度的前提下，最大限度降低链节的整体重量与运动惯量，避免高速传动时因为链节惯量过大产生额外的动载荷与横向振动。在设计思路上，建模时先完成单节内链节与外链节的参数化搭建，通过定义销轴与链板孔的同轴配合、端面贴合配合，先验证单节链节的铰接转动灵活性，确认转动无卡滞、无干涉后，再按照选定的链轮节距、配套链轮齿数计算出闭合链条所需的总链节数，这里特意做了偶数节的设计，避免使用过渡链节带来的附加弯矩影响链条整体抗拉强度——实际工程中如果链节数选成奇数，必须加装弯曲的过渡链节，这个位置的链板受力会比普通链节低20%左右，很容易成为整个传动链的断裂失效点。

　　从安装边界来看，这套链条适配常规的两平行轴链轮安装场景，建模时预留了链条张紧的调节余量，闭合状态下的链条松边垂度符合通用机械传动的设计规范，既不会因为垂度过大导致传动过程中链条脱链、跳齿，也不会因为张紧力过大加剧销轴与套筒的磨损、增大传动轴的轴承负载。很多工程师在选型链条时容易忽略链长公差对安装的影响，这套模型在建模时就把每节链节的节距公差控制在了标准允许的范围内，整圈链条的累积长度误差满足行业通用的安装要求，不需要现场额外截链或者加装过度张紧结构就能完成装配。

　　另外在细节处理上，所有链板的边缘都做了微小的倒角处理，既还原了实际冲压链板的工艺特征，也避免了模型装配时尖锐边缘产生的虚假干涉，销轴两端的铆头结构也做了还原，能直观看到外链板与销轴的过盈配合、内链板与套筒的过盈配合关系，不管是用来做传动机构的动态仿真、还是做设备的装配示意、或者给新入行的机械从业者做链条结构的教学演示，都能清晰展示滚子链条的内部配合逻辑与传动原理。实际生产中，这类链条的失效形式大多是销轴磨损导致节距变大引发跳齿、或者链板疲劳断裂、滚子碎裂，建模时把各个配合面的尺寸都按照标准传动链条的参数做了匹配，能直接用来做链轮与链条的啮合受力仿真，分析不同张紧力、不同传动转速下链条的受力分布，给后续的结构优化或者选型验算提供准确的三维模型支撑。
