UCFL204菱形带座外球面轴承组件

　　在轻工输送线、小型风机、食品包装设备以及农用传动机构里，轴端支撑往往不需要复杂的剖分式轴承箱，而是直接采用带菱形法兰的外球面轴承单元。UCFL204这一结构正是围绕这种快速安装、免配作座孔的使用场景建立的：两只安装耳沿轴承轴线两侧延展，形成近似菱形的承压轮廓，铸件座体把外圈完全包裹，中心孔容纳外球面轴承，轴穿入后通过内圈顶丝锁紧，即可完成旋转支承。

　　从实际布置看，这类轴承座最常见于设备侧板外侧。安装面只需要加工出一个让轴通过的过孔，并在对应位置准备两个螺栓孔，不必像立式枕块座那样预留较长底面，也不必像凸台圆形座那样加工止口。菱形两耳的孔距决定了主要安装边界，设计机架时应让螺栓中心到侧板边缘保留足够距离，避免拧紧时局部板面变形；耳板下方建议贴合平整支撑面，若焊接骨架存在平面度误差，应通过垫片调整，而不能强行拉拽螺栓，否则座孔会被拉偏，轴承外圈受力不均。

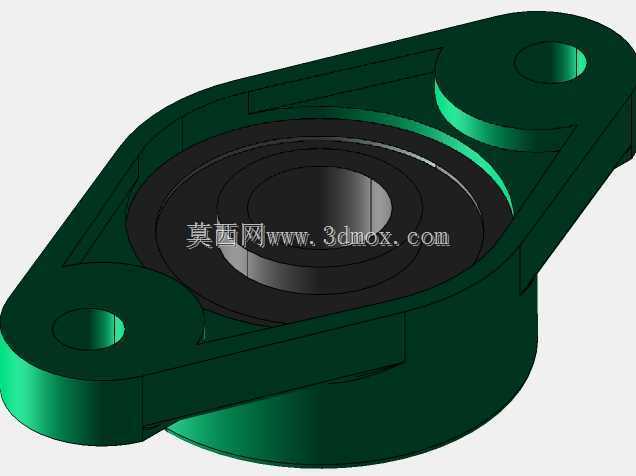

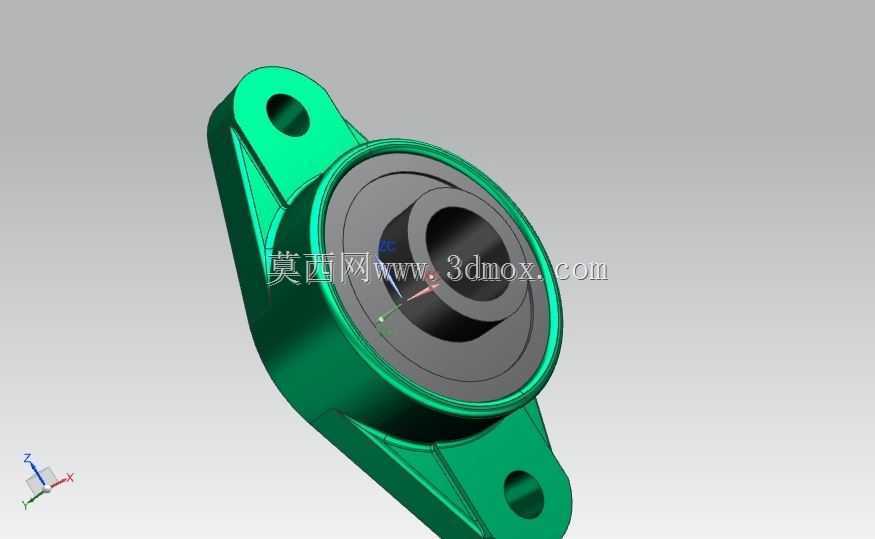

　　建模时需要把座体、外球面轴承外圈、内圈、密封件、顶丝和钢球区域分层表达。座体外轮廓并非简单等厚板，中央筒段向外隆起，以容纳外圈并提高径向刚度；两耳与筒段之间设置过渡圆角，既符合铸造拔模和减少应力集中的要求，也让载荷从螺栓孔向轴承孔平滑传递。轴承外圈与座孔采用球面配合，允许内圈相对座体产生一定角度偏转，这一特性对长轴跨距、焊接机架变形或安装孔轻微错位很有价值，但补偿量有限，不能把它当作替代同轴度校正的手段。

　　外形尺寸校核应同时关注三条边界：一是轴承内孔对应的轴径及轴肩位置，轴肩不能摩擦密封盖；二是座体总厚和中心高度，决定带轮、链轮或叶轮装在轴端后是否与侧板干涉；三是两安装孔的中心距、孔径及外耳轮廓，关系到扳手空间和螺栓装拆。若设备外侧还有护罩，还需预留密封盖和注脂维护空间。

　　功能上，该组件主要承受径向载荷，也可承受一定程度的双向轴向载荷。带顶丝的内圈适合正反转不频繁、载荷平稳的中小功率传动；在振动较大的筛分或输送设备上，应配合轴肩、锁紧套或更可靠的轴向固定方式。座体材料多采用铸铁，吸振性较好；表面涂装后的绿色外观只是防护层，结构设计重点仍在壁厚、圆角、安装面贴合和轴承对中。把这些边界在三维数模中提前检查清楚，后续出工程图、采购标准件和现场装配都会减少反复。
